4.3.6 Переустановите нижние опорные

детали

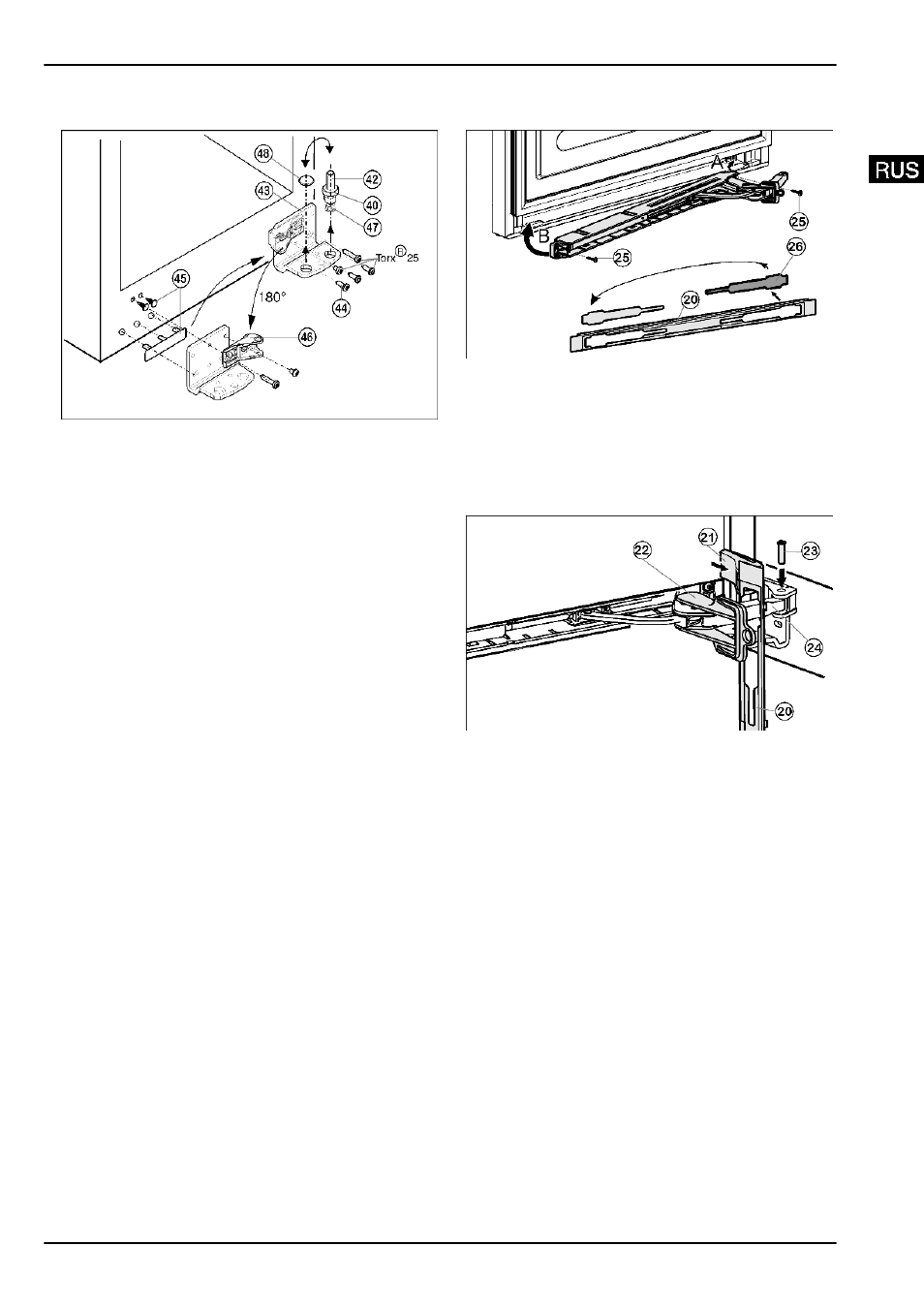

Fig. 12

u

Извлеките опорный винт

Fig. 12 (42)

в комплекте с

шайбой

Fig. 12 (40)

и регулируемой опорой

Fig. 12 (47)

,

вытягивая его вверх.

u

Снимите пробку

Fig. 12 (48)

.

u

Открутите

Fig. 12 (43)

опорный кронштейн

Fig. 12 (44)

.

u

Осторожно снимите и переставьте на противопо-

ложную сторону крышку и заглушки со стороны ручки

Fig. 12 (45)

.

u

Снова прикрутите нижний опорный кронштейн

Fig. 12 (43)

на новой стороне шарнира (с моментом

4 Нм). При необходимости используйте аккумуля-

торный шуруповерт.

u

Открутите опорную деталь

Fig. 12 (46)

и снова прикру-

тите внутри с поворотом на 180°, завинтив длинные

винты в удлиненные отверстия!

u

Переставьте пробку

Fig. 12 (48)

в свободное отверстие.

u

Вновь установите опорный винт

Fig. 12 (42)

с шайбой и

регулируемой опорой. При этом фиксатор должен быть

направлен назад.

4.3.7 Монтаж нижней двери

u

Установите дверцу сверху на нижний опорный палец

Fig. 12 (42)

.

u

Закройте дверцу.

u

Снова наденьте пластмассовый колпачок

Fig. 11 (33)

на

средний опорный кронштейн

Fig. 11 (31)

.

u

Вставьте средний опорный палец

Fig. 11 (32)

на новой

стороне шарнира через средний опорный кронштейн

Fig. 11 (31)

в нижнюю дверцу.

u

Установите шайбу

Fig. 11 (34)

на средний опорный

палец

Fig. 11 (32)

.

4.3.8 Монтаж нижнего амортизатора закры-

вания двери

Fig. 13

u

Освободите крышку

Fig. 13 (26)

из накладки

Fig. 13 (20)

и снова установите её на другой стороне.

u

Зацепите (А) и поверните (В) узел амортизатора закры-

вания дверцы шарниром в сторону шарнира.

w

Отверстия с левой и правой стороны должны нахо-

диться точно друг над другом.

u

Прикрутите (2 шт. Torx® 15)

Fig. 13 (25)

узел амортиза-

тора закрывания дверцы.

Fig. 14

u

Навесьте накладку

Fig. 14 (20)

на амортизационную

скобу таким образом, чтобы передние защелки показы-

вали вперёд, а передняя сторона была направлена к

устройству.

u

Притянитеамортизационную скобу

Fig. 14 (24)

к опорной

детали и сверху вставьте палец

Fig. 14 (23)

таким

образом, чтобы квадратная головка сидела в углу-

блении.

u

Установите и защелкните крышку

Fig. 14 (21)

.

w

Обратите внимание на правильность крепления

крышки, чтобы дверца закрывалась безупречно и палец

был зафиксирован.

u

Выкрутите фиксатор

Fig. 14 (22)

.

u

Защелкните накладку

Fig. 14 (20)

на дверце.

u

Закройте нижнюю дверь.

4.3.9 Монтаж верхней двери

u

Установите верхнюю дверцу на средний опорный палец

Fig. 11 (32)

.

u

Установите верхний опорный кронштейн

Fig. 8 (12)

на

новой стороне шарнира и защелкните в дверце.

u

Прикрутите верхний опорный кронштейн (с усилием

4 Нм)(2 шт. Torx® 25)

Fig. 8 (13)

. При необходимости

проделайте отверстия или используйте аккумуля-

торную отвертку.

u

Защелкните крышку

Fig. 8 (11)

и крышку

Fig. 8 (10)

на

противоположной стороне.

u

Оставьте верхнюю дверь открытой.

Ввод в работу

* Наличие в зависимости от модели и комплектации

9
