Страница 10: Ввод в работу, 4 установка в кухонную стенку

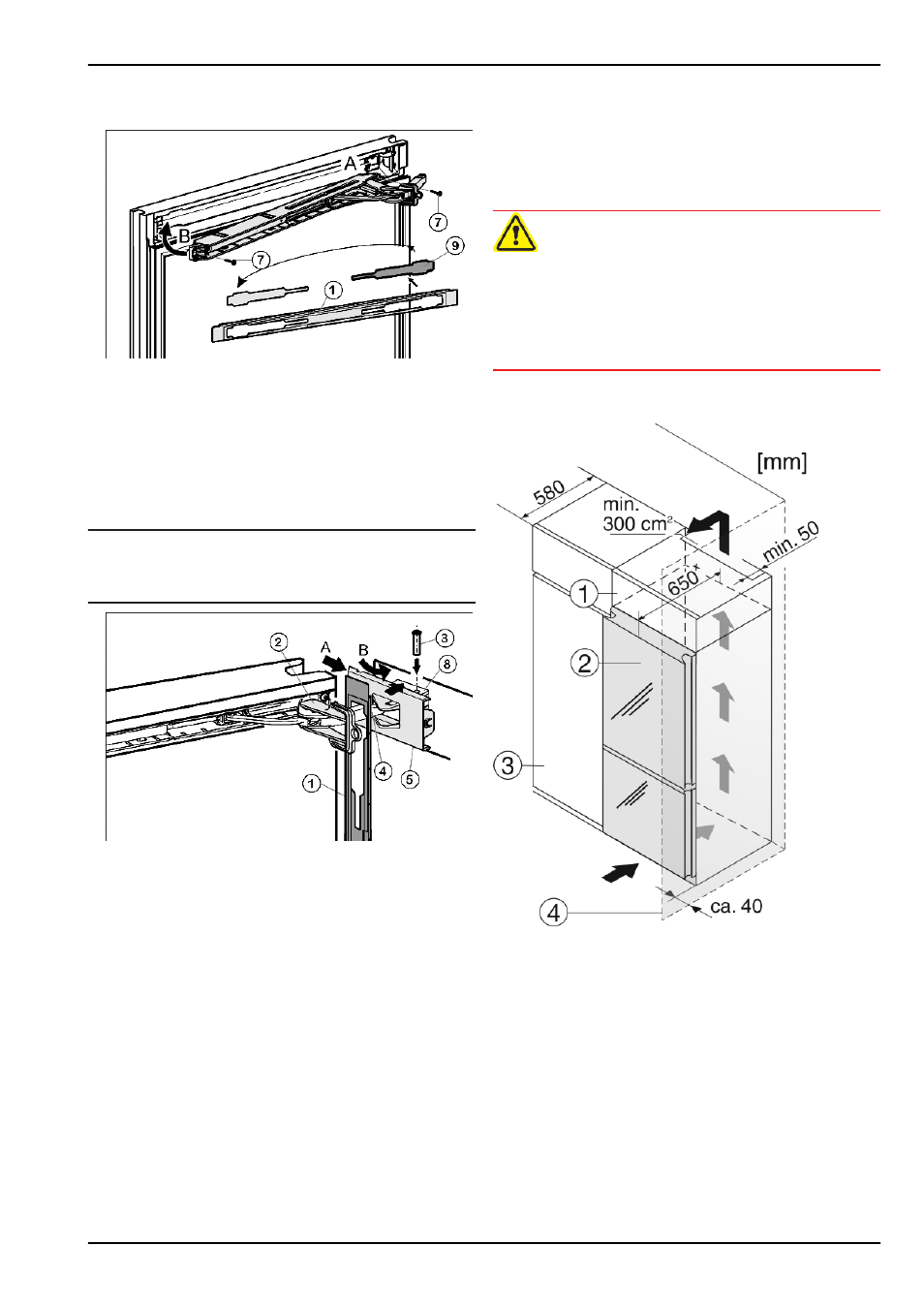

4.3.10 Монтаж верхнего амортизатора
закрывания двери
Fig. 15
u
Освободите крышку
Fig. 15 (9)
из накладки
Fig. 15 (1)
и
снова установите её на другой стороне.
u
Зацепите (А) и поверните (В) верхний узел амортиза-
тора закрывания дверцы шарниром на стороне
шарнира.
w
Отверстия с левой и правой стороны должны нахо-
диться точно друг над другом.
u
Прикрутите узел амортизатора закрывания дверцы (2
шт. Torx® 15)
Fig. 15 (7)
.
Указание
u
Соблюдайте последовательность. Сначала навесьте
накладку над амортизирующей скобой, после этого
крышку.
Fig. 16
u
Навесьтенакладку
Fig. 16 (1)
на амортизационную
скобу
Fig. 16 (4)
таким образом, чтобы передние
защелки показывали во внутрь, а передняя сторона
была направлена к устройству.
u
Отодвиньте (А)крышку
Fig. 16 (5)
снаружи и поверните
(В) через опорную деталь
Fig. 16 (8)
.
u
Установите крышку
Fig. 16 (5)
и защелкните ее до
первого фиксатора.
w
После позиционирования амортизирующей скобы
отверстия для пальцев расположены друг над другом.
u
Притянитеамортизационную скобу
Fig. 16 (4)
к опорной
детали и сверху вставьте палец
Fig. 16 (3)
таким
образом, чтобы квадратная головка сидела в углу-
блении.
u
Теперь полностью защелкните крышку
Fig. 16 (5)
на
опорной детали
Fig. 16 (8)
.
w
Обратите внимание на правильность крепления
крышки, чтобы дверца закрывалась безупречно и палец
был зафиксирован.
u
Выкрутите фиксатор
Fig. 16 (2)
.
u
Надвиньте и защелкните накладку
Fig. 16 (1)
на дверце.
u
Снаружи установитекрышку
Fig. 6 (6)
со стороны ручки
с поворотом на 180° и защелкните ее.
4.3.11 Выравнивание дверей
u
При необходимости выровняйте дверцы через
продольные пазы в нижнем опорном кронштейне
Fig. 12 (43)
и среднем опорном кронштейне
Fig. 11 (31)
параллельно корпусу устройства. Для этого выкрутите
средний винт на нижнем опорном кронштейне
Fig. 12 (43)
.
ПРЕДУПРЕЖДЕНИЕ
Опасность травмы при опрокидывании двери!
Если опорные детали недостаточно хорошо прикручены,
дверь может опрокинуться. Это может привести к значи-
тельным повреждениям. Кроме того, если дверь плотно не
закрывается, устройство охлаждает неправильно.
u
Прикрутите опорные подставки 4 Нм.
u
Проверить все болты и при необходимости подтянуть.
4.4 Установка в кухонную стенку
Fig. 17
(1) Дополнительный
шкафчик
(3) Кухонный шкаф
(2) Устройство
(4) Стенка
x
В устройствах, в комплект поставки которых входят
пристенные распорки, величина увеличивается на 35 мм
(см. 4.2) .
Устройство может быть окружено предметами кухонной
обстановки. Чтобы уравнять устройство
Fig. 17 (2)
по
высоте с кухонной стенкой, можно установить над устрой-
ством соответствующий дополнительный шкафчик
Fig. 17 (1)
.
При комбинировании с обычными кухонными шкафами
(глубина макс. 580 мм) устройство можно установить
непосредственно рядом с кухонным шкафом
Fig. 17 (3)
.
Дверь устройства выступает на 70 мм
x
относительно пере-
дней стенки кухонного шкафа.
Требования к вентиляции:
Ввод в работу
10
* Наличие в зависимости от модели и комплектации
