L 538 / L 556 / L 580

Технические параметры

Двигатель

Дизельный двигатель

�����������

4045HF286

Конструкция

�����������������

Рядный с жидкостным охлаждением,

турбонаддувом и интеркулером

Колич. цилиндров

����������������

4-цилиндровый

Впрыск топлива

������������������

впрыск высокого давлением с электронным

управлением системы Common-Rail

Мощность по

ISO 3046

����������������������

104 кВт

при 2 400

1

/мин.

Крутящий момент, макс.

��

525 кН

при 1 500

1

/мин.

Рабочий объем

��������������

4,5 л

Диаметр/ход поршня

������

106/127 мм

Воздухоочиститель

��������������

сухого типа, с основным и предохранительным

фильтрами, с предварительной очисткой и

индикацией засорения

Электросистема

Напряжение сети

�����������

24 В

Аккумуляторы

���������������

2 x 135 Ач

Генератор

��������������������

28 В/100 A

Стартер

�����������������������

24 В/7 кВт

Соответствуют экологическим нормам Stage IIIA / Tier 3.

Трансмиссия

С бесступенчатым гидростатическим приводом

Конструкция

�����������������

Работающие в замкнутом гидроконтуре,

регулируемые, аксиально-поршневые

1 гидронасос на двигателе и 2 гидромотора в

раздаточной коробке. Смена направления хода

машины путем смены направления подачи насоса

Фильтр гидромасла

�������

Фильтр сливной магистрали для замкнутого контура

Управление

������������������

Педалью газа и инч-педалью. Инч-педаль

позволяет бесступенчато регулировать тяговое

усилие на колесах независимо от оборотов

двигателя. Переключатель направления

движения находится на джойстике Либхерр

Диапазоны скорости

������������

Диапазон 1

�������������������������������

0 – 4,0 км/ч

Диапазон A1-2

��������������������������

0 – 15,0 км/ч

Диапазон A1-3

��������������������������

0 – 40,0 км/ч

Скорости указаны для стандартных шин

Мосты

С полным приводом всех колес

Передний мост

�������������������

Жестко закрепленный на раме

Задний мост

�����������������������

С балансирной подвеской с углом качания ± 10°.

Сохраняет контакт всех 4 колес с грунтом при

преодолении препятствий высотой до 470 мм

Дифференциалы

�����������������

Самоблокирующиеся в обоих мостах

Редукторы мостов

����������������

Планетарные, в ступицах колес

Ширина колеи

��������������������

1 900 мм для всех типов шин

Тормоза

Неизнашиваемые

рабочие тормоза

�����������������

Самоторможение гидростатического привода

(действует на все 4 колеса) и дополнительной

насосно-аккумуляторной системой торможения с

многодисковыми фрикционами в масле,

установленными в корпусах дифференциалов

(2 отдельных тормозных контура)

Стояночный тормоз

��������������

Отдельный дисковый тормоз на переднем мосту

с пружинным энергоаккумулятором и электро-

гидравлическим приводом

Тормозная система отвечает требованиям директивы ЕС 71/320.

Шины

Стандартный размер шин

������

20.5R25 L3

Специальные шины

��������������

По согласованию с заводом-изготовителем

Рулевое управление

Конструкция

����������������������

Система Load Sensing: аксиально-поршневой

насос с наклонной шайбой, отсечкой давления и

регулированием объема подачи. Шарнир

сочленения полурам с 2 гидроцилиндрами

двустороннего действия.

Угол излома рамы

����������������

40° (в каждую сторону)

Аварийное управление

����������

Электро-гидравлическая система аварийного

рулевого управления в стандартной комплектации

Кабина машиниста

Конструкция

�����������������������

Эластично установленная на задней полураме

кабина с звукоизоляцией и интегрированной

защитой ROPS/FOPS.

Дверь открывается на 105°, полураспашное

правое окно, лобовое стекло – триплекс (зеленая

тонировка), боковые стекла – закаленные (серая

тонировка)

Бесступенчато регулируемые: рулевая колонка

и консоль джойстика. Обогрев заднего стекла.

Защита от опрокидывания ROPS согласно

EN/ISO 3471 / EN 474-1

Защита от падающих предметов FOPS согласно

EN/ISO 3449 / EN 474-1

Сиденье Либхерр

����������������

Сиденье машиниста с 6-ю регулировками,

ремнем безопасности, на виброгасящей

подвеске с настройкой под вес машиниста

(механическая подвеска)

Отопление и вентиляция

��������

4 контура обдува и жидкостное отопление c

ручным регулированием – стандартно,

кондиционер с ручным регулированием

Уровень шума

ISO 6396, (в кабине) ���������� L

pA

= 69 дБ(А)

ISO 6395, (снаружи) ����������� L

WA

= 103 дБ(А)

Объемы заправок

Топливный бак

���������������������������������������������������������������������������

225 л

Моторное масло, с заменой фильтров

���������������������������������������������

14,7 л

Коробка передач

�������������������������������������������������������������������������

4,1 л

Охлаждающая жидкость

�����������������������������������������������������������������

36 л

Передний мост/ступицы

������������������������������������������������������

16,3 л / 2,6 л

Задний мост/ступицы

������������������������������������������������������������

15 л /2,6 л

Гидробак

������������������������������������������������������������������������������������

90 л

Гидросистема, всего

�������������������������������������������������������������������

170 л

Рабочее оборудование

Конструкция

�����������������������

стрела с мощной Z-образной кинематикой, с

1 гидроцилиндром ковша опрокидывания ковша

и с литой поперечной балкой

Шарнирные соединения

��������

герметизированные

Время рабочего цикла

(номинальная нагрузка)

��������

Подъем стрелы

�����������������������������������

5,3 с

Опорожнение ковша

�����������������������������

1,6 с

Опускание стрелы (с порожним ковшом)

����

4,0 с

Гидравлика рабочего оборудования

Конструкция

�����������������������

регулируемый Load-Sensing аксиально-

поршневой гидронасос с регулятором мощности

и объема подачи, с отсечкой по давлению

Охлаждение масла

��������������

Радиатор гидромасла и вентилятор с

гидроприводом и термостатным управлением

Фильтр гидромасла

��������������

В обратной магистрали, в гидробаке

Управление

������������������������

Один джойстик с гидросервоприводом

Контур подъема стрелы

���������

подъем, нейтраль, опускание и установка в

плавающее положение управляются одним

джойстиком Либхерр

Контур опрокидывания

ковша

�������������������������������

Заполнение, нейтраль, опорожнение

Опционально: автовозврат в положение загрузки

Объем подачи, макс.

������������

223 л/мин

Давление, макс.

������������������

350 бар

L

5

3

8

L0067

90 mm breit x 60 mm hoch

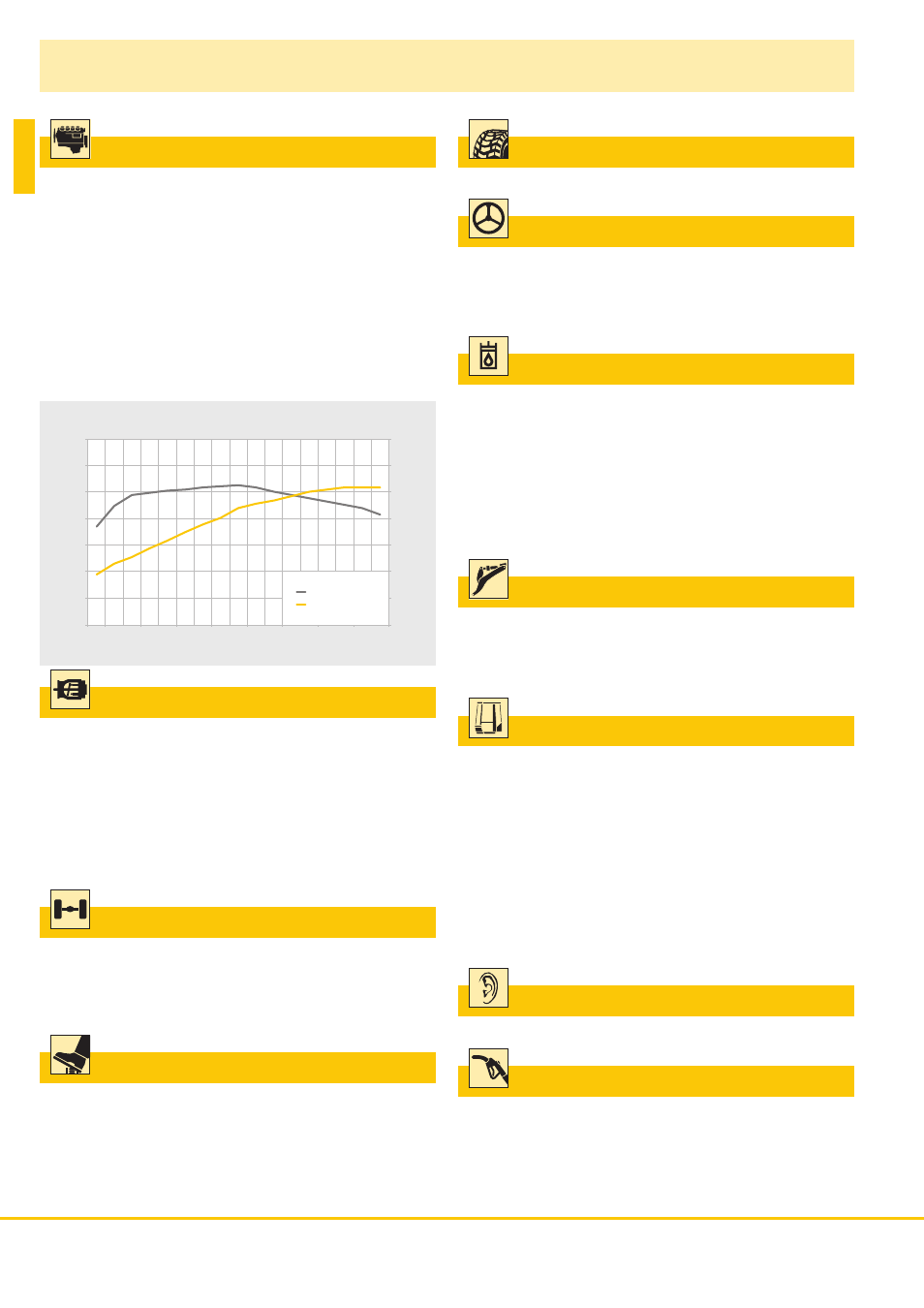

мощность (кВт)

крутящий момент

(кН)

число оборотов (1/мин.)

L 538

0

0

100

200

300

400

500

600

700

20

40

60

80

100

120

140

800

1 000

1 200

1 400

1 600

1 800

2 000

2 200

2 400

крутящий момент
мощность

L 538-1493-U-IIIA (LMD)
L 542-1356-U-IIIA (LBR)
L0067 - 11.07.2013
