Страница 8: 7выравнивание дверцы, Ввод в работу
u
Установите дверцу камеры сверху.
u
Установите опорный кронштейн
Fig. 8 (15)
и закройте
крышку.
4.3.4 Перестановка опорных деталей

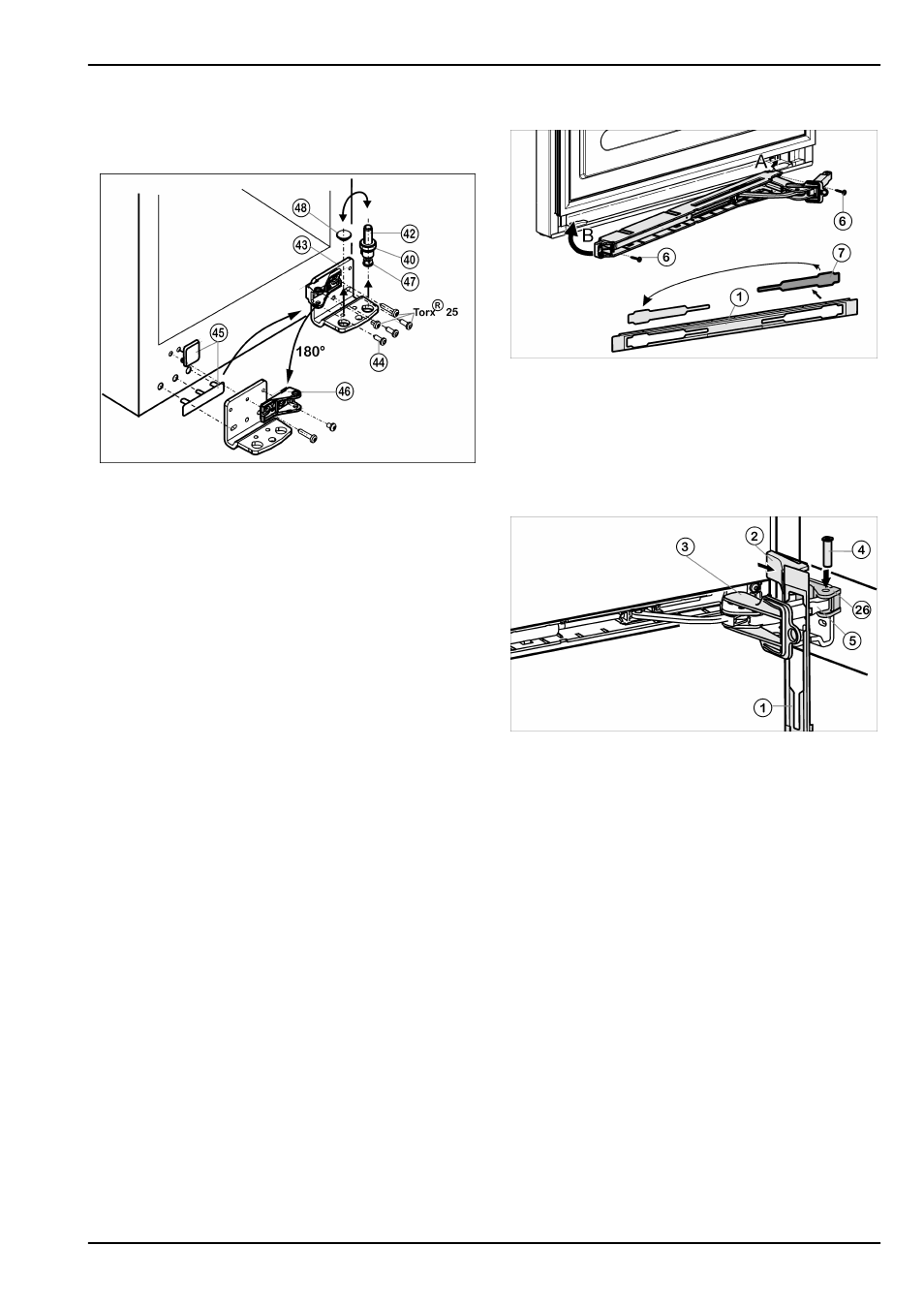

Fig. 9
u
Извлеките опорный винт
Fig. 9 (42)
в комплекте с
шайбой
Fig. 9 (40)
и регулируемой опорой
Fig. 9 (47)
,
вытягивая его вверх.
u
Снимите пробку
Fig. 9 (48)
.
u
Открутите
Fig. 9 (43)
опорный кронштейн
Fig. 9 (44)
.
u
Осторожно снимите и переставьте на противопо-
ложную сторону крышки со стороны ручки
Fig. 9 (45)
.
u
Снова прикрутите нижний опорный кронштейн
Fig. 9 (43)
на новой стороне шарнира (с моментом
4 Нм). При необходимости используйте аккумуля-
торный шуруповерт.
u
Открутите опорную деталь
Fig. 9 (46)
и снова прикру-
тите внутри с поворотом на 180°, завинтив длинные
винты в удлиненные отверстия.
u
Переставьте пробку
Fig. 9 (48)
в свободное отверстие.
u
Вновь установите опорный винт
Fig. 9 (42)
с шайбой и
регулируемой опорой. При этом фиксатор должен быть
направлен назад.
4.3.5 Монтаж двери
u
Установите дверцу сверху на нижний опорный палец
Fig. 9 (42)
.
u
Закройте дверцу.
u
Установите верхний опорный кронштейн
Fig. 6 (12)
на
новой стороне шарнира и защелкните в дверце.
u
Прикрутите верхний опорный кронштейн
Fig. 6 (12)
(с
моментом 4 Нм)(2 шт. Torx® 25)
Fig. 6 (13)
. При необ-
ходимости проделайте отверстия или используйте
аккумуляторную отвертку.
u
Защелкните крышку
Fig. 6 (10)
и крышку
Fig. 6 (11)
на
противоположной стороне.
4.3.6 Монтаж нижнего амортизатора закры-
вания двери
Fig. 10
u
Освободите крышку
Fig. 10 (7)
из накладки
Fig. 10 (1)
и
снова установите её на другой стороне.
u
Зацепите (А) и поверните (В) узел амортизатора закры-
вания дверцы шарниром в сторону шарнира.
w
Отверстия с левой и правой стороны должны нахо-
диться точно друг над другом.
u
Прикрутите (2 шт. Torx® 15)
Fig. 10 (6)
узел амортиза-
тора закрывания дверцы.
Fig. 11
u
Навесьте накладку
Fig. 11 (1)
на амортизационную
скобу таким образом, чтобы передние защелки показы-
вали вперёд, а передняя сторона была направлена к
устройству.
u
Притяните амортизационную скобу
Fig. 11 (5)
к опорной
детали
Fig. 11 (26)
и сверху снова вставьте палец
Fig. 11 (4)
таким образом, чтобы квадратная головка
сидела в углублении.
u
Установите и защелкните крышку
Fig. 11 (2)
.
w
Обратите внимание на правильность крепления
крышки, чтобы дверца закрывалась безупречно и палец
был зафиксирован.
u
Выкрутите фиксатор
Fig. 11 (3)
.
u
Надвиньте и защелкните накладку
Fig. 11 (1)
на дверце.
u
Закройте дверцу.
4.3.7 Выравнивание дверцы
u
При необходимости выровняйте дверцы через
продольные пазы в нижнем опорном кронштейне
Fig. 9 (43)
параллельно корпусу устройства. Для этого
выкрутите средний винт.
Ввод в работу
8
* Наличие в зависимости от модели и комплектации
