Страница 7: Ввод в работу
ПРЕДУПРЕЖДЕНИЕ*
Опасность травмы и повреждений от осколков стекла!
Стеклянная дверь тяжелая. В результате падения или
удара стеклянная дверь может разбиться.
u
При снятии двери необходимо обеспечить достаточную
безопасность!
u
Для демонтажа двери требуется 2 человека.
u
Дверь класть на мягкую подкладку.
Убедитесь, что подготовлен следующий инструмент:
q
Torx® 25
q
Torx® 15
q
Отвертка
q
При необходимости аккумуляторный шуруповерт
q
мягкая подкладка

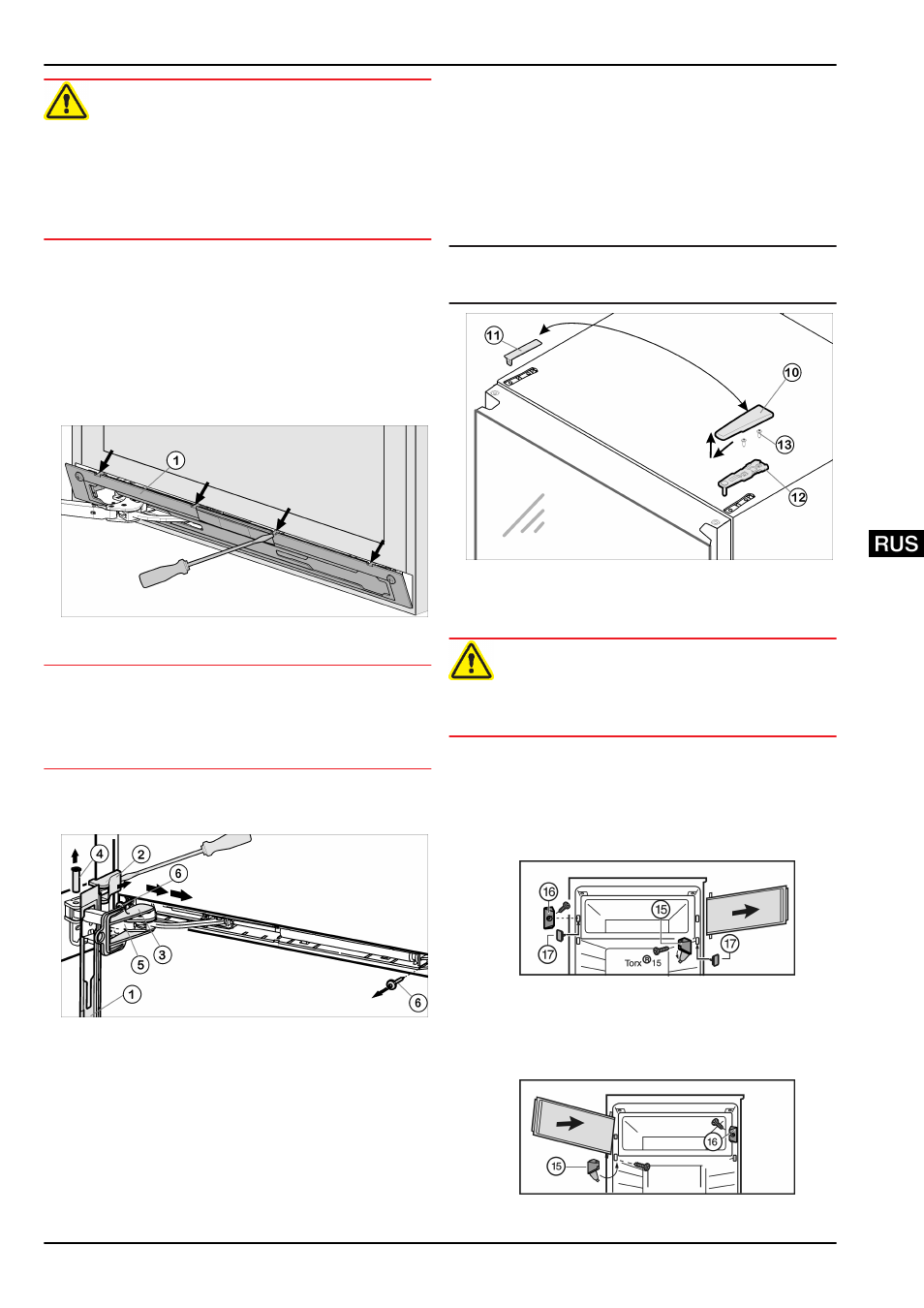

4.3.1 Снятие нижнего амортизатора закры-
вания двери
Fig. 4
u
Откройте дверь.
ВНИМАНИЕ
Опасность повреждения!
Если повреждено уплотнение дверцы, то она, возможно,
закрывается неправильно, что становится причиной недо-
статочного охлаждения.
u
Не повредите уплотнение дверцы отвёрткой!
u
Выведите накладку
Fig. 4 (1)
из зацепления и снимите
ее с помощью шлицевой отвертки.
w
Накладка висит над амортизационной скобой.
Fig. 5
u
Сдвиньте накладку над амортизационной скобой
Fig. 5 (5)
в направлении устройства вперед.
u
Зафиксируйтепредохранитель
Fig. 5 (3)
в продольном
пазе.
w
Благодаря стопору шарнир не может сложиться.
u
Подденьте крышку
Fig. 5 (2)
отверткой с внешней
стороны и снимите в направлении наружу.
u
При необходимости с помощью другого человека накло-
ните устройство назад.
u
Выдавите палец
Fig. 5 (4)
снизу.
u
Нажмите амортизационную скобу
Fig. 5 (5)
в направ-
лении дверцы.
u
Снимите накладку
Fig. 5 (1)
.
u
Открутите весь узел амортизатора закрывания дверцы
(2 шт. Torx® 15)
Fig. 5 (6)
.
u
Вытащите немного узел амортизатора закрывания
дверцы, сдвиньте его в направлении дверной ручки и
отведите.
u
Отложите узел амортизатора закрывания двери в
сторону.
4.3.2 Снятие двери
Указание
u
Уберите продукты с полочек на дверце, прежде чем
снимать дверцу, чтобы продукты не упали.
Fig. 6
u
Закройте дверцу.
u
Потяните крышку
Fig. 6 (10)
вперед и вверх.
u
Снимите крышку
Fig. 6 (11)
.
ОСТОРОЖНО
Опасность травмы при опрокидывании двери!
u
Следует хорошо держать дверь.
u
Устанавливайте дверь осторожно.
u
Открутите верхний опорный кронштейн
Fig. 6 (12)
(2 шт.
Torx® 25)
Fig. 6 (13)
и вытяните вверх.
u
Дверь приподнимите и отставьте в сторону.
4.3.3 Замена дверцы морозильного отде-
ления
Fig. 7
u
Откиньте крышку на опорном кронштейне
Fig. 7 (15)
.
u
Открутите опорный кронштейн
Fig. 7 (15)
с дверцей
камеры.
u
Открутите запирающий элемент
Fig. 7 (16)
.
u
Закройте образовавшиеся отверстия прилагающимися
пробками
Fig. 7 (17)
.
Fig. 8
u
Установите запирающий элемент
Fig. 8 (16)
.
Ввод в работу
* Наличие в зависимости от модели и комплектации
7
