Страница 8: Ввод в работу, 4 подключение воды

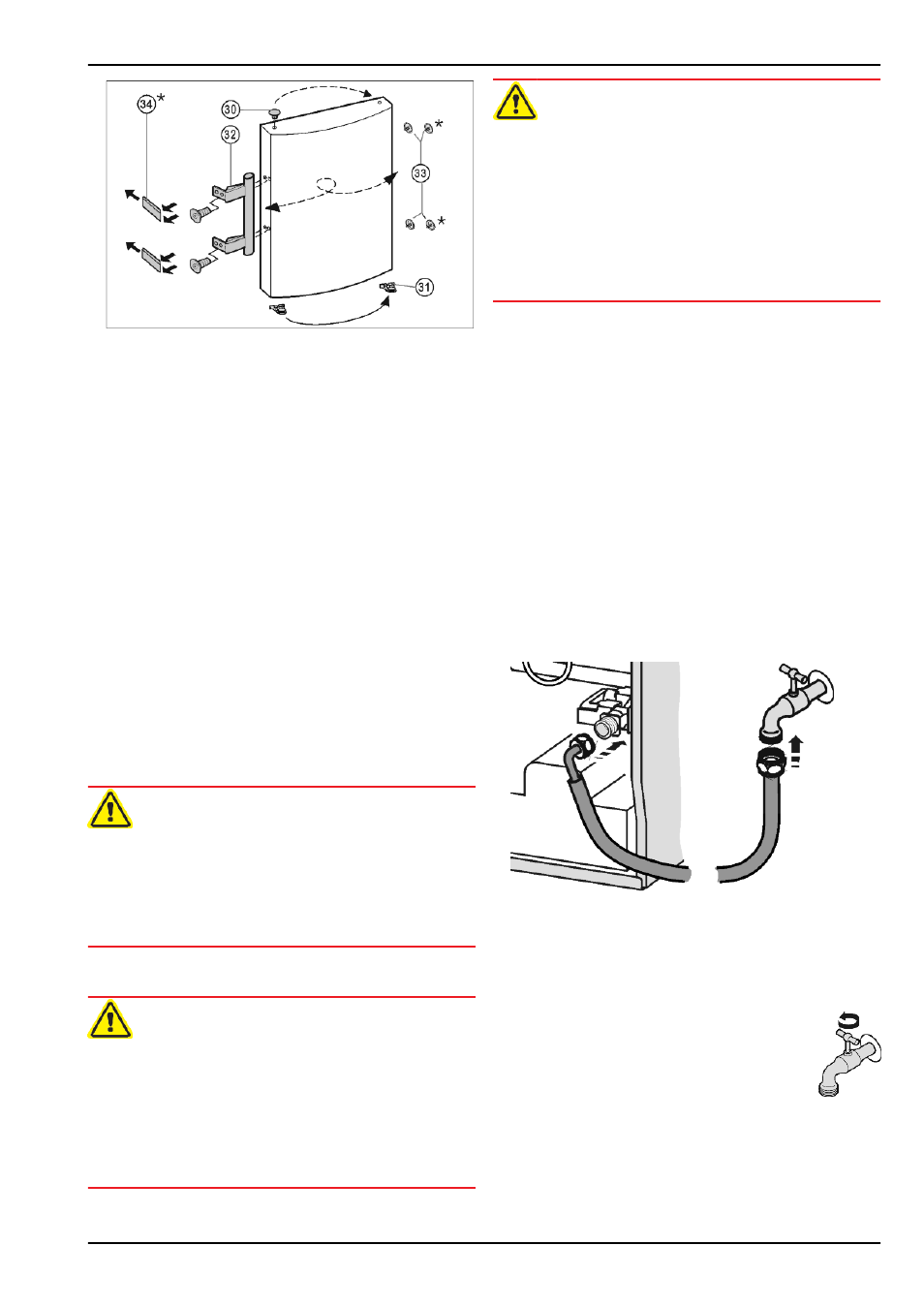

Fig. 8
u
Извлеките пробку
Fig. 8 (33)
из опорной втулки дверцы
и переставьте.
u
Снимите и переставьте на противоположную сторону
дверную ручку
Fig. 8 (32)
, пробку
Fig. 8 (33)
и
прижимные пластины*
Fig. 8 (34)
.
u
При установке прижимных пластин на противопо-
ложной стороне следите за правильной фиксацией.*
4.3.6 Монтаж двери
u
Установите дверцу сверху на нижний опорный палец
Fig. 6 (22)
.
u
Закройте дверцу.
u
Установите верхний опорный кронштейн
Fig. 4 (12)
на
новой стороне шарнира и защелкните в дверце.
u
Прикрутите верхний опорный кронштейн
Fig. 4 (12)
(с
моментом 4 Нм)(2 шт. Torx® 25)
Fig. 4 (13)
. При необ-
ходимости проделайте отверстия или используйте
аккумуляторную отвертку.
u
Защёлкните крышку
Fig. 4 (10)
и крышку
Fig. 4 (11)
на
противоположной стороне.
4.3.7 Выравнивание дверцы
u
При необходимости выровняйте дверцы через два
продольных паза в нижнем опорном кронштейне
Fig. 6 (25)
параллельно корпусу устройства. Для этого
выкрутите средний винт.
ПРЕДУПРЕЖДЕНИЕ
Опасность травмы при опрокидывании двери!
Если опорные детали недостаточно хорошо прикручены,
дверь может опрокинуться. Это может привести к значи-
тельным повреждениям. Кроме того, если дверь плотно не
закрывается, устройство охлаждает неправильно.
u
Прикрутите опорные подставки 4 Нм.
u
Проверить все болты и при необходимости подтянуть.
4.4 Подключение воды
ПРЕДУПРЕЖДЕНИЕ
Опасность электрического удара!
u
Отсоедините устройство от розетки, прежде чем
подключать его к водопроводу.
u
Перекройте подачу воды до тех пор, пока не будут
подсоединены трубопроводы для подачи воды устрой-
ства для приготовления кубиков льда (льдогенератор).
u
Подсоединение к сети для подачи питьевой воды
разрешается выполнять только квалифицированному
слесарю-водопроводчику.
ПРЕДУПРЕЖДЕНИЕ
Опасность отравления!
u
Качество воды, которое используется в устройстве,
должно соответствовать предписанию по подготовке
питьевой воды, действующему в стране использования
(напр., 98/93 ЕС).
u
Подсоединение разрешается только к водопроводу
питьевой воды.
u
IceMaker служит исключительно для приготовления
кубиков льда в количестве, необходимом в домашнем
хозяйстве, и должен снабжаться пригодной для этого
водой.
- Значение давления воды должно составлять от
0.15 МПа до 0.6 МПа (1,5 бар - 6 бар).
- Подвод воды к устройству должен осуществляться
через трубопровод холодной воды, который соответ-
ствует предписаниям по рабочему давлению и гигиени-
ческим нормам.
Используйте шланг из высококачественной стали,
входящий в комплект поставки (длина 1,5 м). Не
используйте старые шланги повторно. Шланг длиной
3 м можно приобрести в сервисной службе. Устанавли-
вать его разрешается только специалисту.
В фитинге шланга находится приемный фильтр с уплот-
нением.
- В месте подсоединения шлангопровода к системе
домового водоснабжения необходимо предусмотреть
запорный кран, чтобы в случае необходимости можно
было перекрыть подачу воды.
- Все приборы и устройства для подвода воды должны
соответствовать предписаниям, действующим в стране
использования.
- При установке не допускается повреждение или пере-
гибание линии подачи воды.
Fig. 9
u
Подсоедините к запорном крану прямую часть прила-
гаемого шланга из высококачественной стали.
Электромагнитный клапан находится внизу на обратной
стороне устройства. Он оснащен метрической резьбой
R3/4.
u
Подсоедините к электромагнитному клапану изогнутую
в виде угла часть шланга из высококачественной стали.
u
Откройте запорный кран системы подвода
воды и проверьте герметичность всей
водяной системы.
Перед первым вводом в эксплуатацию:
u
привлеките компетентного специалиста для
удаления воздуха из водопровода.
Ввод в работу
8
* Наличие в зависимости от модели и комплектации
