4.3.2 Как отличить опорные детали
Некоторые устройства снабжены регулятором высоты на
опорном винте нижнего опорного кронштейна.
u
Для устройств без
регулировки
по
высоте далее с пункта
u
Для устройств с регу-
лировкой по высоте
далее
с
пункта

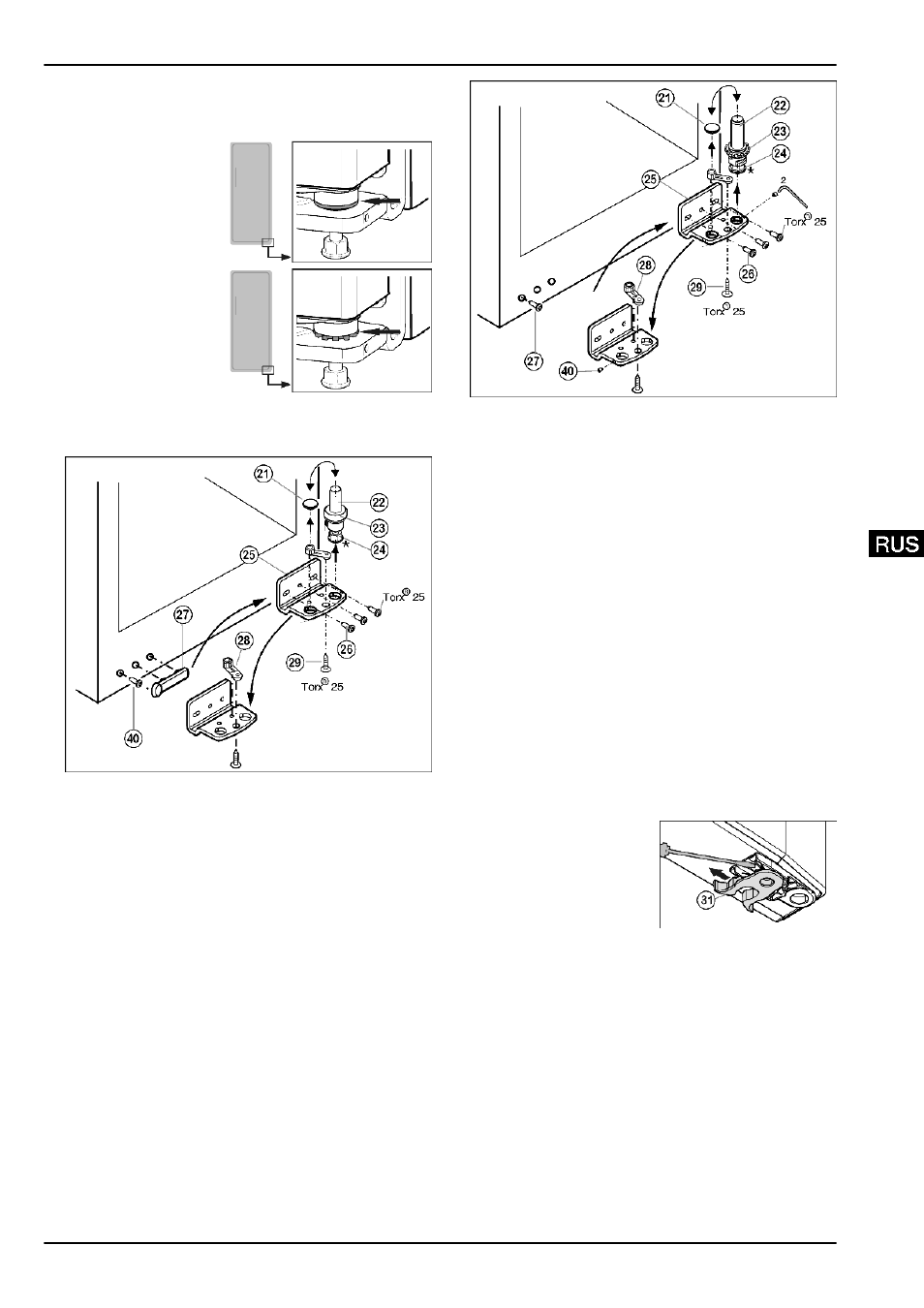

4.3.3 Перестановка опорных деталей
для устройств без регулировки по высоте
Fig. 5
u
Извлеките опорный винт
Fig. 5 (22)
в комплекте с
шайбой
Fig. 5 (23)
и регулируемой опорой*
Fig. 5 (24)
,
вытягивая его вверх.
u
Снимите пробку
Fig. 5 (21)
.
u
Открутите
Fig. 5 (26)
опорный кронштейн
Fig. 5 (25)
.
u
Открутите
Fig. 5 (29)
опорную деталь
Fig. 5 (28)
и, пере-
ставив в отверстие на противоположной стороне опор-
ного кронштейна, снова прикрутите.
u
Осторожно снимите и переставьте на противопо-
ложную сторону крышку со стороны ручки
Fig. 5 (27)
и
винт
Fig. 5 (40)
.
u
Снова прикрутите опорный кронштейн
Fig. 5 (25)
на
новой стороне шарнира (с моментом 4 Нм). При необ-
ходимости используйте аккумуляторный шуруповерт.
u
Переставьте пробку
Fig. 5 (21)
в свободное отверстие.
u
Вновь установите опорный винт
Fig. 5 (22)
в комплекте
с шайбой и регулируемой опорой*. При этом фиксатор
должен быть направлен назад.
4.3.4 Перестановка опорных деталей
для устройств с регулировкой по высоте
Fig. 6
u
Отвинтите установочный винт
Fig. 6 (40)
приблизи-
тельно на один оборот прилагаемым торцевым ключом.
u
Извлеките опорный винт
Fig. 6 (22)
в комплекте с
шайбой
Fig. 6 (23)
и егулируемой опорой*
Fig. 6 (24)
,
вывинчивая его вверх.
u
Снимите пробку
Fig. 6 (21)
.
u
Открутите
Fig. 6 (26)
опорный кронштейн
Fig. 6 (25)
.
u
Полностью выкрутите установочный винт
Fig. 6 (40)
и
вкрутите на противоположной стороне на нижнем
опорном кронштейне, чтобы он был заподлицо с этим
кронштейном.
u
Открутите
Fig. 6 (29)
опорную деталь
Fig. 6 (28)
и, пере-
ставив в отверстие на противоположной стороне опор-
ного кронштейна, снова прикрутите.
u
Переставьте пробку
Fig. 6 (21)
в свободное отверстие.
u
Выкрутите болт
Fig. 6 (27)
и переставьте его на проти-
воположную сторону.
u
Снова прикрутите опорный кронштейн
Fig. 6 (25)
на
новой стороне шарнира (с моментом 4 Нм). При необ-
ходимости используйте аккумуляторный шуруповерт.
u
Вновь установите опорный винт
Fig. 6 (22)
в комплекте
с шайбой и регулируемой опорой*.
u
Затяните установочный винт
Fig. 6 (40)
.
4.3.5 Перестановка ручки
u
переставить
пружинный
зажим
Fig. 7 (31)
: Нажать вниз
язычок защелки, снять
с
него
пружинный
зажим.
u
Вдвинуть пружинный
зажим
на
новой
стороне шарнира до
защелкивания.
Fig. 7
Ввод в работу
* Наличие в зависимости от модели и комплектации
