22

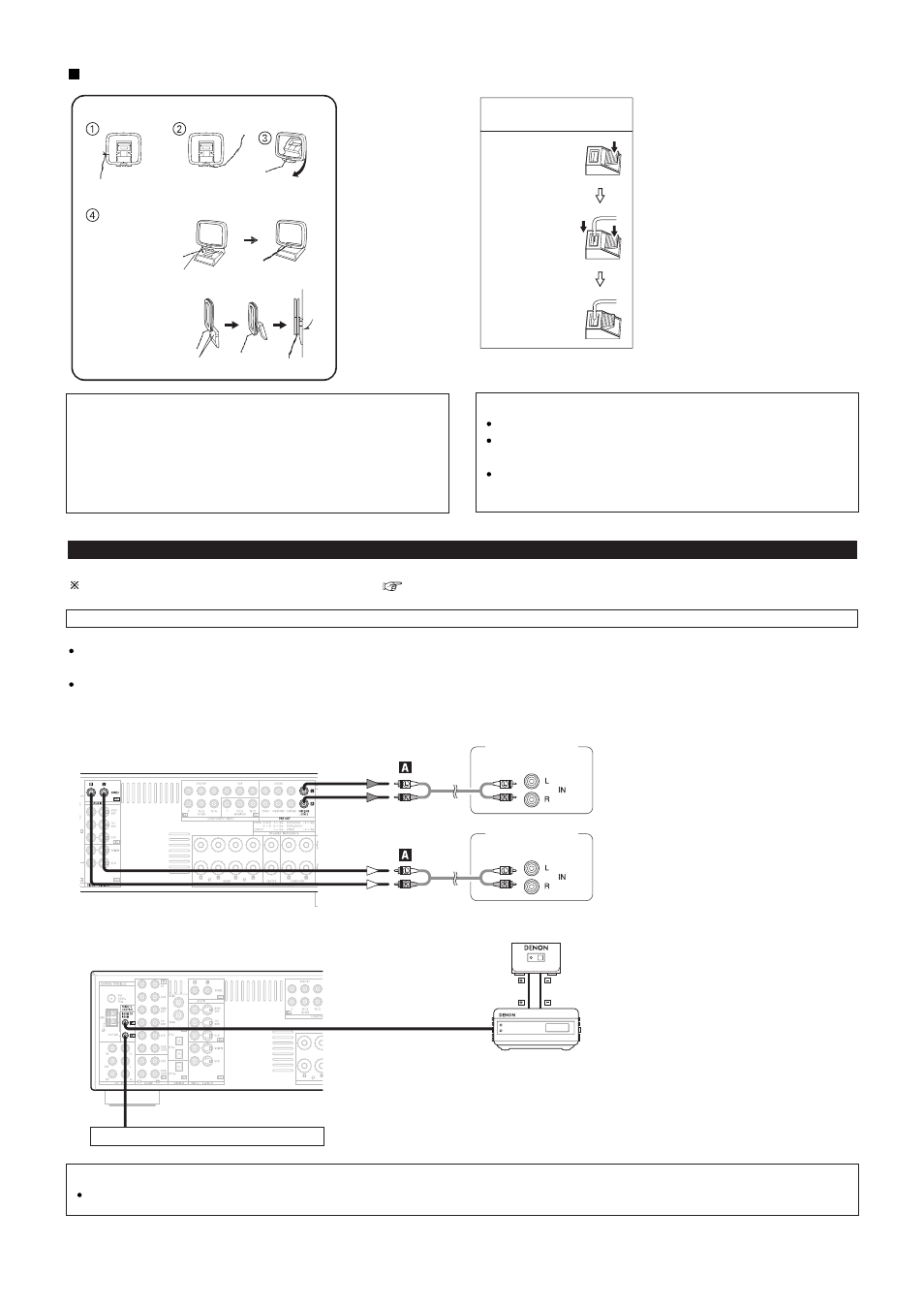

Сборка рамочной антенны диапазона AM
Снимите виниловую защитную
оболочку и обнажите
соединительный проводник.
Подключите к клеммам,
предназначенным для антенны
диапазона AM.
Загните в обратном
направлении.
a. При установке антенны
на устойчивую
поверхность.
Крепление
b. При креплении антенны к
стене.
Используйте установочное
отверстие для крепления к стене или иному предмету обстановки.
Подключение антенн
диапазона AM
1. Нажмите рычажок.
2. Вставьте провод.
3. Отпустите рычажок.
ЗАМЕЧАНИЕ ДЛЯ СПЕЦИАЛИСТА ПО УСТАНОВКЕ
ОБОРУДОВАНИЯ КАБЕЛЬНОГО ТВ
Обратите внимание на статью 820 40 кодекса NEC, в которой
содержатся указания по правильному заземлению. В данной статье,
в частности, сказано, что подключение заземления кабеля должно
осуществляться как можно ближе к разъему. ПРИМЕЧАНИЯ:
Не подключайте одновременно две антенны диапазона FM.
Даже если используется наружная антенна диапазона AM, не
отсоединяйте рамочную AM антенну.
Позаботьтесь о том, чтобы клеммы для проводов AM антенны не
касались металлических частей панели.
ПРИМЕЧАНИЕ:
Указания по подключению и эксплуатации приобретаемых отдельно компонентов содержатся в соответствующих инструкциях по эксплуатации.
Подключение разъемов MULTI ZONE
Указания по использованию функции MULTI ZONE см. на стр. 44.
Если подключить дополнительный усилитель мощности или интегрированный усилитель, то можно использовать выходные разъемы ZONE2 (с
постоянным или переменным уровнем) для одновременного воспроизведения различных источников в разных комнатах.
За счет включения между основной и дополнительной зонами (MAIN ZONE и ZONE2) отдельно приобретаемого межкомнатного блока
дистанционного управления (DENON RC 616, 617 или 618) появляется возможность с помощью пульта ДУ из дополнительной зоны (ZONE2)
управлять устройствами основной зоны (MAIN ZONE).
Подключение выходов зоны ZONE2
Сигнал с переменным
уровнем
Сигнал с постоянным
уровнем
Усилитель мощности
(ZONE2)
Усилитель мощности
(ZONE2)
ИК датчик RC 617
Ретранслятор
ИК сигналов RC 616
ВЫХОД
ВХОД
ДОПОЛНИТЕЛЬНЫЙ ВЫХОД (AUX OUT)
Дополнительные разъемы для использования в будущем
