Функция преобразования видеосигналов
AVR 1906 осуществляет преобразование композитного видеосигнала, поступающего на вход «Video», в сигнал формата S Video и наоборот, сигнала,
поступающего на вход «S Video», в композитный видеосигнал.
Сигналы экранного дисплея
(
: Сигнал
: Нет сигнала)
(
: Сигналы экранного дисплея подаются на выход
: Сигналы экранного дисплея на выход не подаются)

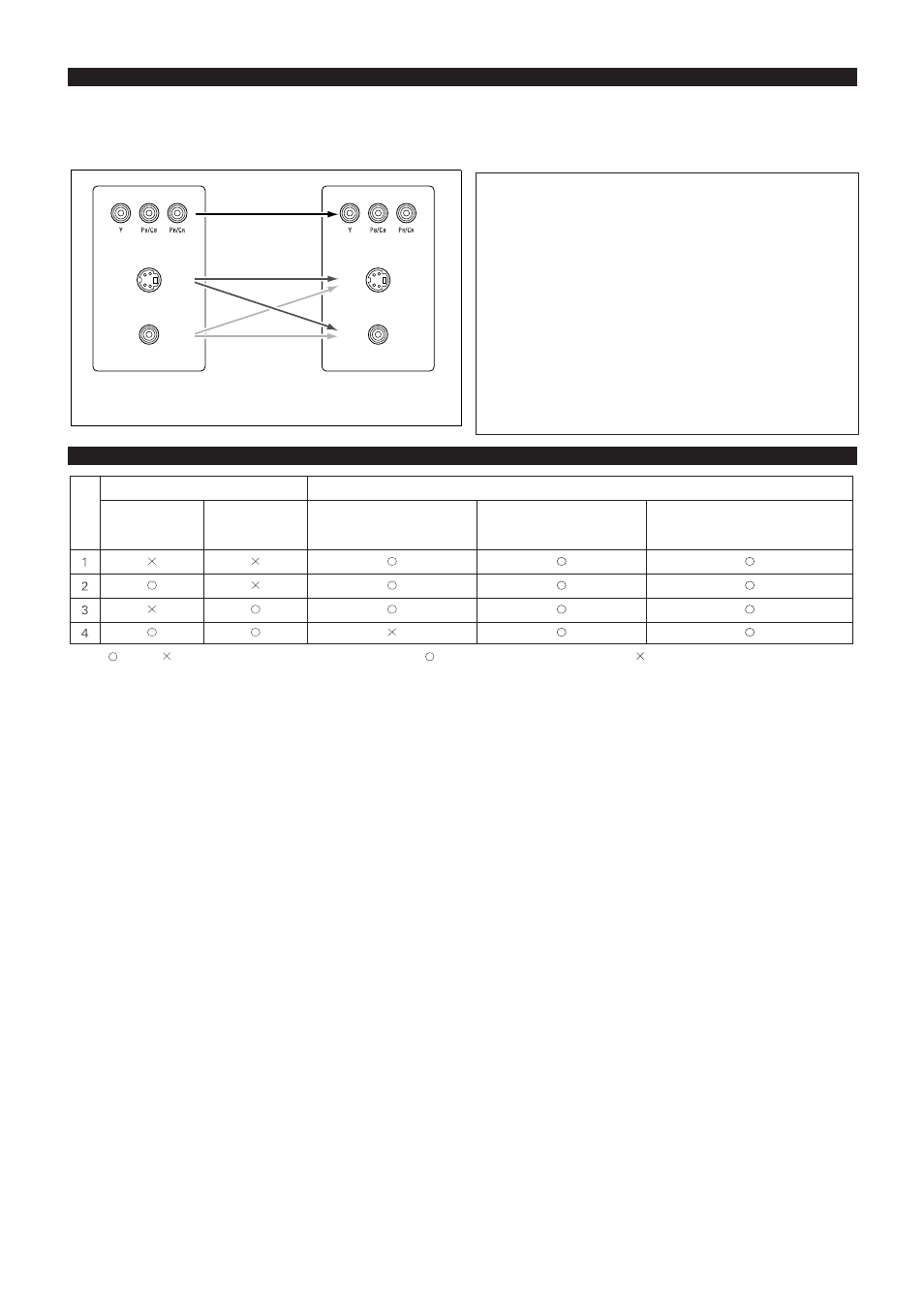

Поток видеосигналов
(Разъемы для компонентно
го видеосигнала)
(Разъем «S Video»)
(Разъем «Video»)
(Разъемы для компонентно
го видеосигнала)
(Разъем «S Video»)
(Разъем «Video»)
Входные разъемы ресивера
Выходные разъемы ресивера
Поступление входных сигналов на AVR 1906
Входной разъем для
сигналов «VIDEO» (желтый)
Входной разъем для
композитных сигналов
«S Video»
Выдача видеосигналов через разъем
«VIDEO MONITOR OUT» [Выход
видеосигналов на телемонитор] (желтый)
Выдача видеосигналов через разъем
«S VIDEO MONITOR OUT» [Выход
сигналов формата S Video на телемонитор]
Выдача видеосигналов на монитор через компонентный
(цветоразностный) разъем
Подача на выход сигналов экранного дисплея
Предостережения в отношении действия функции
преобразования видеосигналов
Если к компонентным разъемам ресивера подключен телевизор
(монитор, проектор и т.п.), а к композитным разъемам и разъемам
S Video подключен видеомагнитофон, то при воспроизведении
видеокассет в зависимости от характеристик телевизора и
видеомагнитофона на экране могут появиться мерцание, искажения,
срыв синхронизации или изображение может полностью
отсутствовать.
В этом случае между ресивером и видеомагнитофоном необходимо
подключить имеющийся в продаже стабилизатор изображения или
аналогичное устройство с функцией ТВС (коррекции синхронизации),
либо, если сам видеомагнитофон имеет такую функцию,
активировать ее.
