15

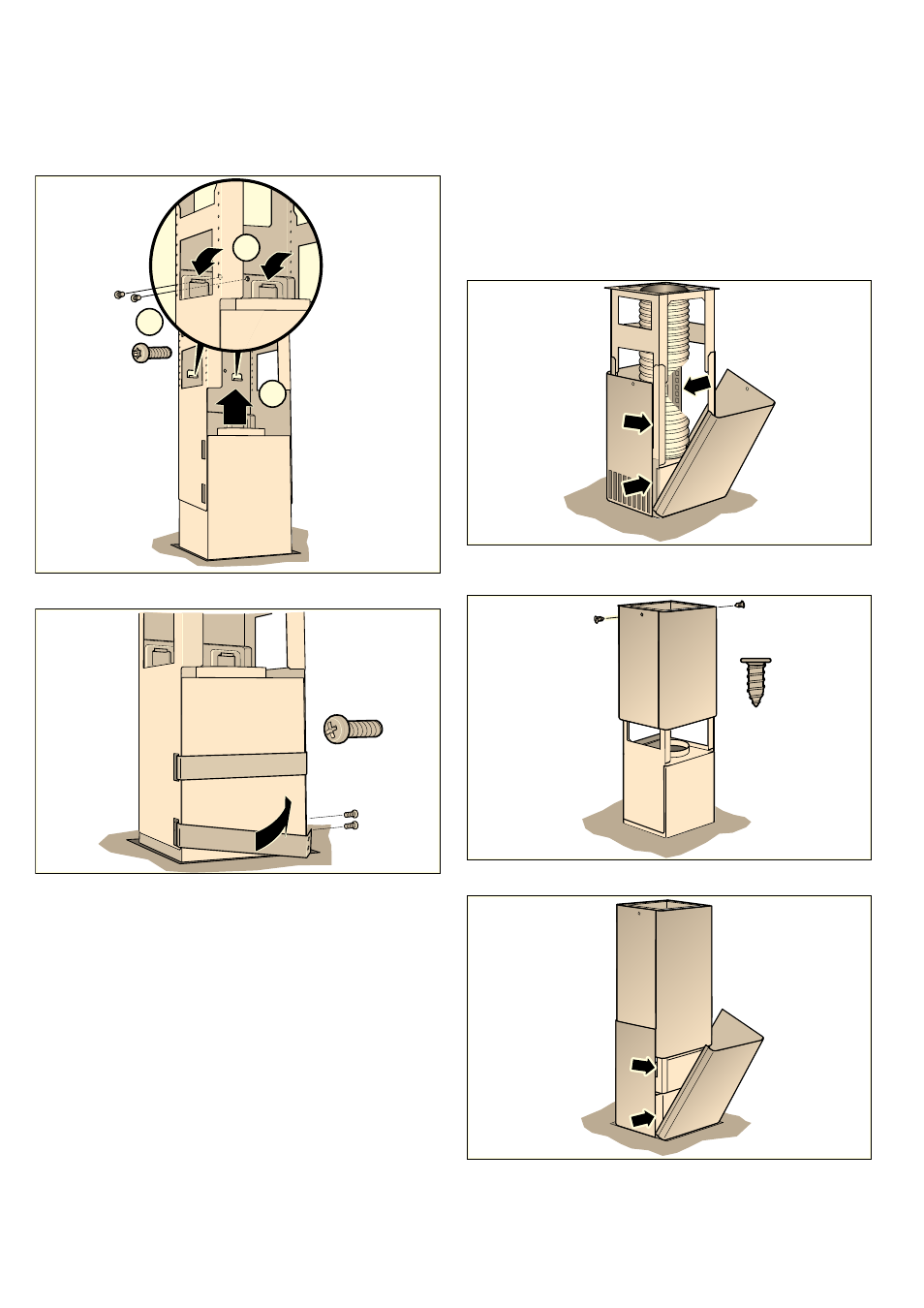

Монтаж прибора
1. Вставьте вытяжку снизу в подвесную раму.
Указание: Следите за тем, чтобы кабель для подсоединения
к сети не был зажат.
2. Привинтите вытяжку к подвесной раме при помощи
2 фиксирующих винтов.
3. Вставьте и завинтите фиксирующую планку.
Крепление соединений труб
Указание: Если используется труба из алюминия, тогда место
присоединения необходимо предварительно сгладить.
Вытяжная труба Ø 150 мм (рекомендуемая величина)
Вытяжная труба крепится непосредственно к воздушному
патрубку и соединение соответствующим образом изолируется.
Вытяжная труба Ø 120 мм
1. Переходной патрубок крепится непосредственно
к воздушному патрубку.
2. Вытяжная труба крепится к переходному патрубку.
3. Оба места соединения соответствующим образом
изолируются.
Монтаж обшивки вытяжной трубы
:
Опасность травм!
Cо стороны острых кромок при установке. При установке
прибора всегда надевайте защитные перчатки.
1. Разделите секции обшивки вытяжной трубы.
Для этого удалите клейкую ленту
2. Удалите защитную плёнку с обеих сторон.
3. Установите обе части верхней вытяжной трубы на приборе и
соедините.
Указание: Прорези в верхней вытяжной трубе должны быть
направлены вниз.
4. Продвиньте вверх верхнюю часть вытяжной трубы и
закрепите двумя винтами.
5. Установите нижние части вытяжной трубы и соедините.
[
[
