14
Монтаж

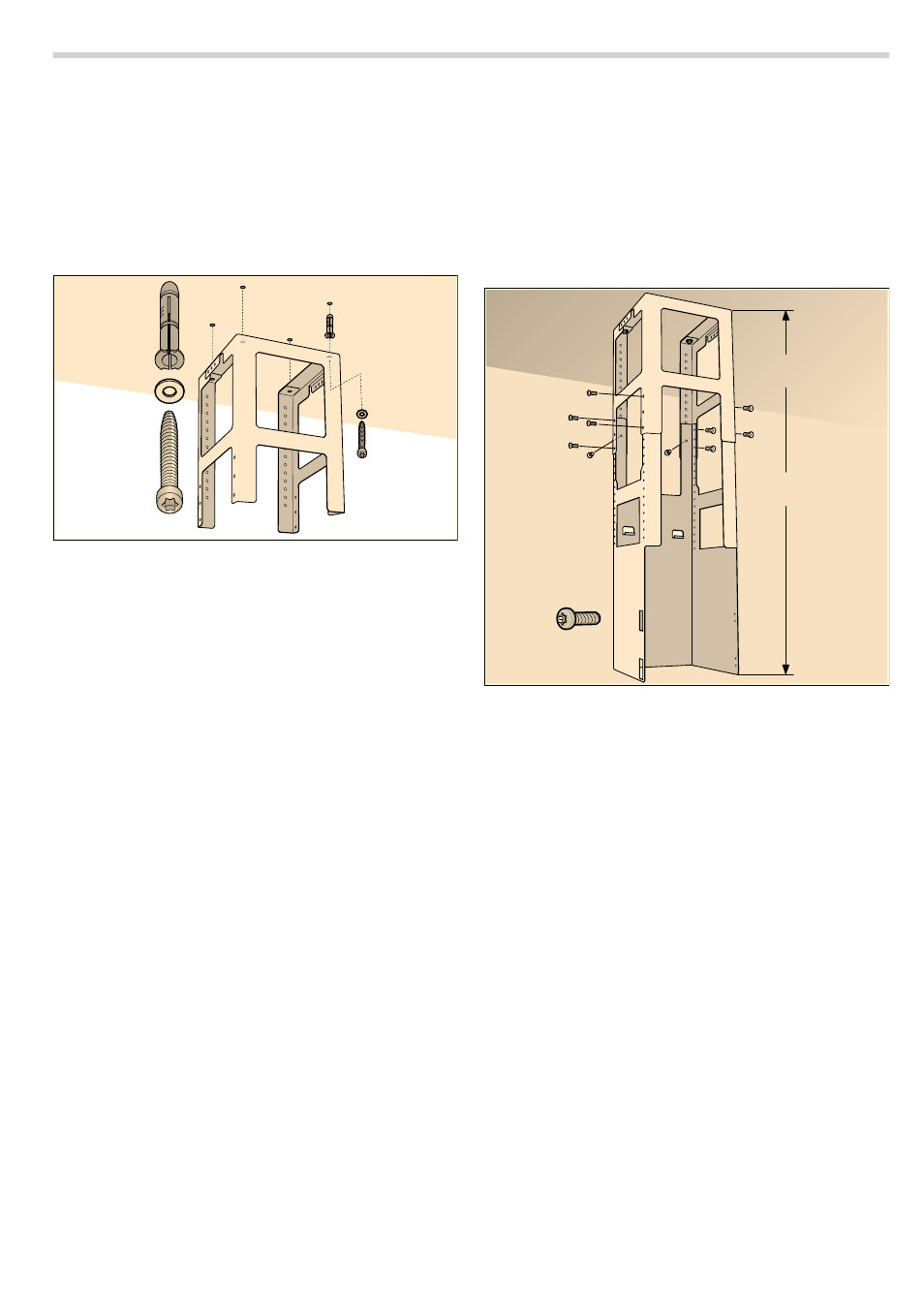

Монтаж верхней подвесной рамы
1. Определите перед монтажом полную высоту подвесной рамы
и обозначьте точки отверстий для винтов.
Указание: Высота подвесной рамы регулируется
интервалами по 20 мм.
2. Начертите на потолке центр вытяжки.
3. С помощью прилагаемого шаблона обозначьте на потолке
точки для крепления винтов.
4. Просверлите 4 отверстия Ø 8 мм глубиной 80 мм для
креплений и вдавите дюбели заподлицо с поверхностью.
5. Привинтите верхнюю часть подвесной рамы к потолку при
помощи 4 винтов.
Указание: Следите за правильным расположением
подвесной рамы. Средняя планка служит определением
для передней стороны и должна показывать в направлении
панели управления кухонной плиткой.
Монтаж нижней подвесной рамы
Верхнюю и нижнюю часть подвесной рамы закрепите
по определенной полной высоте при помощи 10 винтов.
Указания
■
Следите за правильным расположением нижней подвесной
рамы. Открытая сторона должна показывать в направлении
панели управления кухонной плиткой.
■
Чтобы потом выровнять подвесную раму, достаточно
освободить крепежные винты на потолке.
[
[
[
$EOXIW
PP
8POXIW
PP
[
