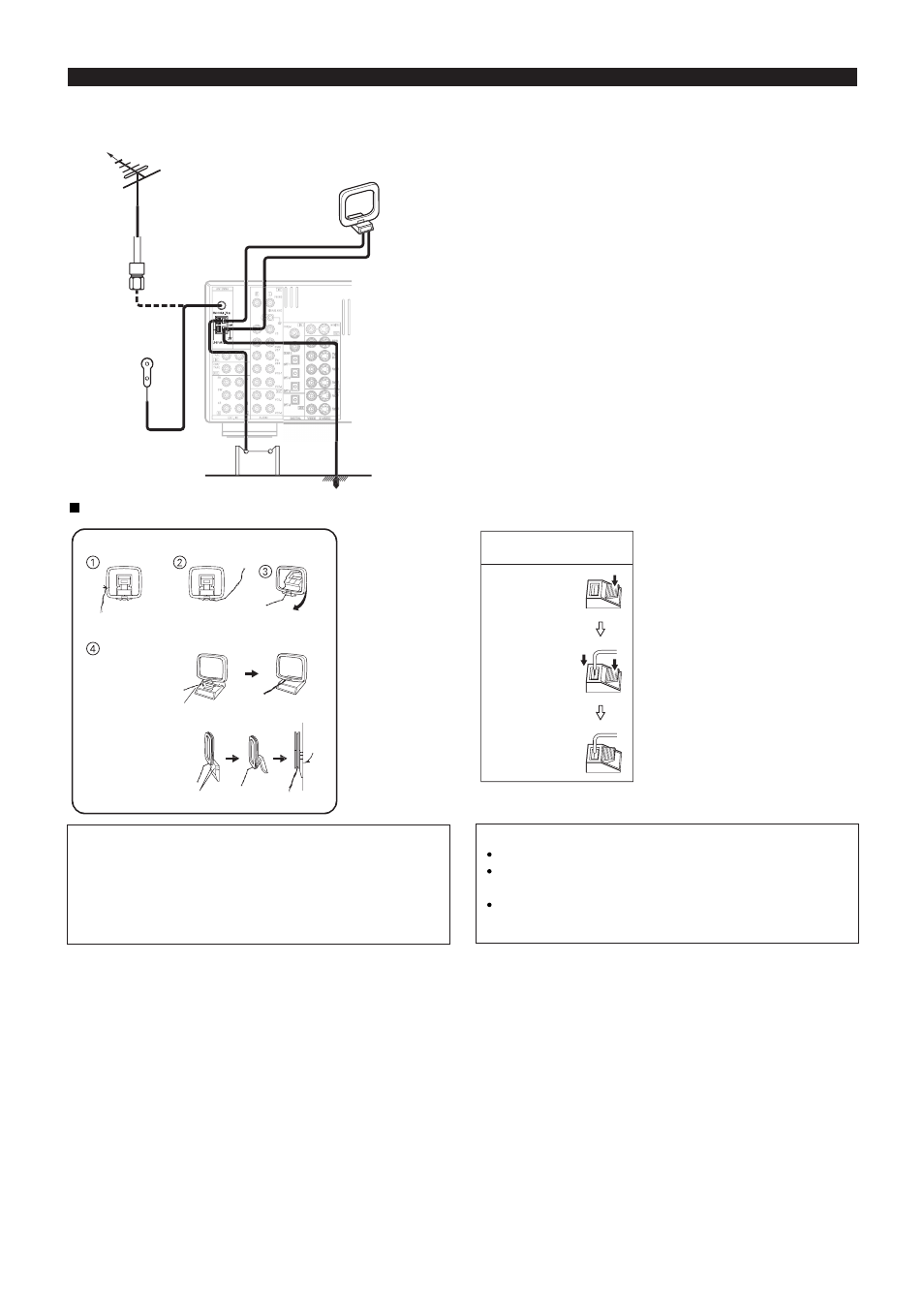

Подключение антенн к разъемам ресивера
Кабель антенны FM диапазона, оборудованный штекером типа F, можно подключить непосредственно к разъему ресивера.
Направление на радиовещательную станцию
Рамочная антенна AM диапазона
(прилагается к ресиверу)
Антенна FM диапазона
КОАКСИАЛЬНЫЙ
кабель с номинальным
сопротивлением 75 Ом
Комнатная антенна FM
диапазона (прилагается к
ресиверу)
Наружная антенна AM диапазона Заземление
Сборка рамочной антенны диапазона AM
Снимите виниловую защитную
оболочку и обнажите
соединительный проводник.
Подключите к клеммам,
предназначенным для антенны
диапазона AM.
Загните в обратном
направлении.
a. При установке антенны
на устойчивую
поверхность.
Крепление
b. При креплении антенны к
стене.
Используйте установочное
отверстие для крепления к стене или иному предмету обстановки.
Подключение антенн
диапазона AM
1. Нажмите рычажок.
2. Вставьте провод.
3. Отпустите рычажок.
ЗАМЕЧАНИЕ ДЛЯ СПЕЦИАЛИСТА ПО УСТАНОВКЕ
ОБОРУДОВАНИЯ КАБЕЛЬНОГО ТВ
Обратите внимание на статью 820 40 кодекса NEC, в которой
содержатся указания по правильному заземлению. В данной статье,
в частности, сказано, что подключение заземления кабеля должно
осуществляться как можно ближе к разъему. ПРИМЕЧАНИЯ:
Не подключайте одновременно две антенны диапазона FM.
Даже если используется наружная антенна диапазона AM, не
отсоединяйте рамочную AM антенну.
Позаботьтесь о том, чтобы клеммы для проводов AM антенны не
касались металлических частей панели.
