Воспроизведение DVD диска в режиме пространственного звучания
1 Отключите микрофон от ресивера.
2 Выберите входной источник, который нужно
воспроизвести.
3 Выберите режим воспроизведения (пространственное
звучание).
4 Запустите воспроизведение DVD диска.
5 Отрегулируйте уровень громкости.
Подключение других источников

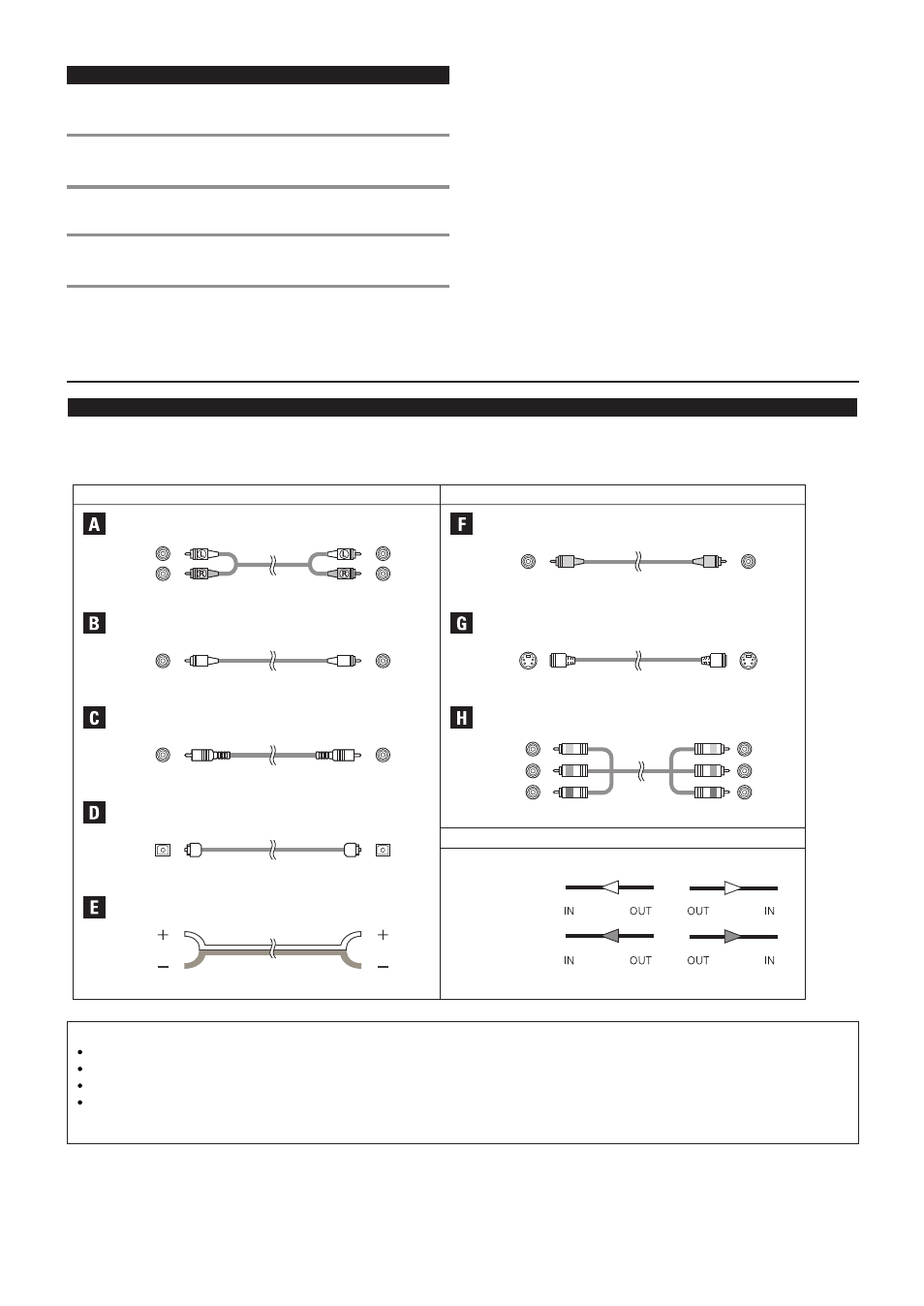

Обозначения кабелей
Схемы соединений, приведенные на последующих страницах, предполагают использование указанных ниже дополнительных соединительных кабелей
(в комплект поставки не входят).
Аудиокабель Видеокабель
Направление сигналов
Аналоговые разъемы (стереофонический) Разъем «Video» [Композитный видеосигнал]
(Желтый)
Разъем «S Video»
Кабель формата S Video
Видеокабель (кабель со штекерами с двух сторон с
номинальным сопротивлением 75 Ом)
Разъемы «Component video» [Компонентный видеосигнал]
Компонентный видеокабель
(Зеленый)
(Синий)
(Красный)
Аудиосигнал
Видеосигнал
(Белый)
(Красный)
(Оранжевый)
Цифровой разъем (коаксиальный)
Цифровой разъем (оптический)
Клеммы для подключения АС
Аналоговый разъем (монофонический, для сабвуфера)
Кабель со штекерами с двух сторон
Кабель со штекерами с двух сторон
Коаксиальный кабель (оборудованный штекерами кабель с
номинальным сопротивлением 75 Ом)
Оптический кабель (оптоволоконный кабель)
Кабель для подключения АС
ПРИМЕЧАНИЯ:
Не подключайте провод питания к розетке электросети до тех пор, пока не будут сделаны все сигнальные соединения.
При выполнении соединений сверяйтесь с инструкциями по эксплуатации подключаемых компонентов системы.
Следите за правильным соединением левых и правых каналов (левые с левыми, правые с правыми).
Обращаем Ваше внимание на то, что связывание кабелей, оборудованных штекерами, в единый пучок с проводами питания или размещение их
поблизости от силового трансформатора будет приводить к генерированию фона переменного тока или иных электромагнитных помех.
