Примечание: расположение разъема SUBWOOFER может отличаться от указанного на
рисунке, внимательно следите за обозначениями на задней панели.
Разъем SUBWOOFER
При использовании сабвуфера со встроенным усилителем, например, сабвуферной системы
Yamaha Active Servo Processing, соедините этот разъем со входом этого сабвуфера.
Низкочастотный сигнал, распределенный между основными, центральным и/или тыловыми
каналами направляется на этот выход. Сигналы низкочастотных эффектов LFE, генерируемые
при декодировании DTS и Dolby Digital также могут передаваться на этот разъем, если это
установлено в меню SPEAKER SET.
·
Частота среза составляет 90 Гц.
· Если Вы не используете сабвуфер, то распределите низкочастотный сигнал между основными
громкоговорителями выбрав в меню установок SOUND 1 SPEAKER SET в пункте 1Е BASS значение
MAIN.
· Уровень сабвуфера устанавливается с помощью регуляторов на сабвуфере
(точная регулировка возможна с использованием настройки выходного уровня
устройства для громкоговорителей эффектов).
Подключение кабеля питания
После завершения всех соединений подключите кабель питания к розетке.
Если не планируете использовать ресивер длительное время, отключите его
от розетки.
AC OUTLETS – используйте эти разъемы для подключения кабелей
питания других компонентов, питание подключенной аппаратуры будет
управляться клавишей STANDBY/ON (или POWER/STANDBY на пульте
ДУ), с этого разъема питание на подключенное оборудование будет
подаваться, пока включен основной блок. Максимальная потребляемая
мощность подключенного оборудования не должна превышать 100 Вт.
Переключатель напряжения питания
Переключатель VOLTAGE SELECTOR, расположенный на задней панели некоторых моделей, должен
быть установлен в положение, соответствующее напряжению в местной электрической сети
(110/120/220/240 В, 50/60 Гц).
Включение аппарата
После завершения всех соединений включите питание аппарата.

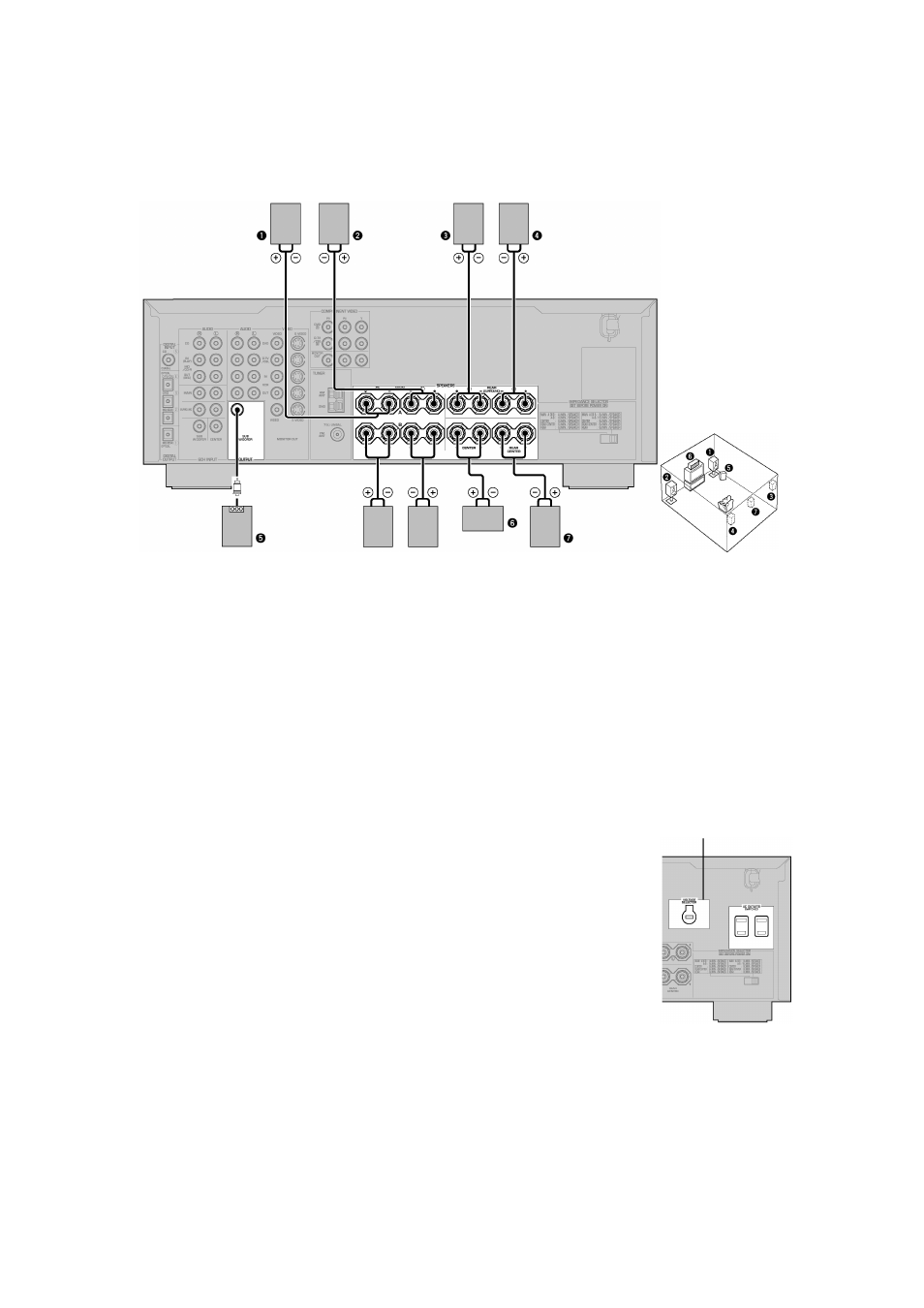

Переключаемые
выходы питания
правый левый
Основная
акустическая
система В
Основная
акустическая
система А
правый левый
Схема
расположения
акустики в комнате
для прослушивания
Центральный
громк-ль
сабвуфер
Тыловая
акустическая
система
правый левый
Центральный
тыловой
громк-ль
Переключатель
напряжения
питания
