Подключение аудио компонентов
Подключение CD-проигрывателя
Соедините коаксиальный цифровой выход CD-проигрывателя с разъемом DIGITAL INPUT CD
на данном ресивере.
· Если CD проигрыватель не оборудован коаксиальным выходом, используйте подключение к разъемам
AUDIO.
Подключение MD рекордера или CD рекордера
Соедините входной разъем CD/MD-рекордера с разъемом MD/CD-R OUT REC (для RX-V440 –
аналоговая запись) или с разъемом DIGITAL OUTPUT MD/CD-R (для RX-V540/640 – цифровая
запись) на данном аппарате для записи.
Соедините выходной разъем CD/MD-рекордера с разъемом MD/CD-R IN PLAY (для RX-V440 –
аналоговое воспроизведение) или с разъемом DIGITAL INPUT MD/CD-R (для RX-V540/640 –
цифровое воспроизведение) на данном аппарате для воспроизведения.
· Разъемы AUDIO могут использоваться для компонентов, не оборудованных цифровыми входами или
выходами.
· При подключении записывающего компонента при использовании ресивера/усилителя включайте
этот компонент, иначе возможно искажение звучания других компонентов.
· Цифровые DIGITAL и аналоговые OUT(REC) выходы независимы. Через них подаются сигналы
только соответствующего типа.

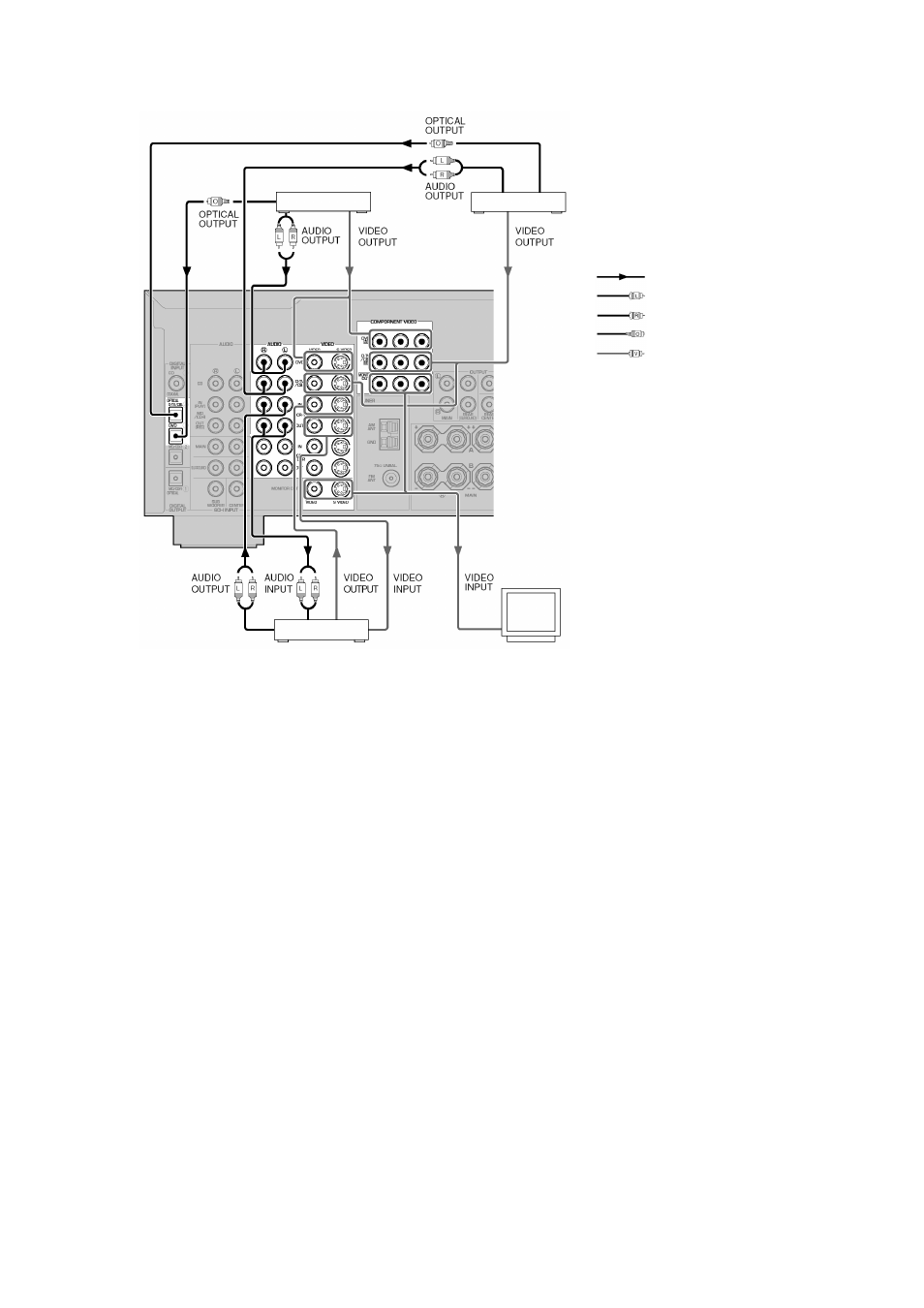

Направление сигнала
Левый аналоговый кабель
Правый аналоговый кабель
Оптический кабель
Видео кабель
Видео
монитор
Видеомагнитофон
DVD проигрыватель
ТВ/цифровой
ТВ/кабельный ТВ
