Настройка системы

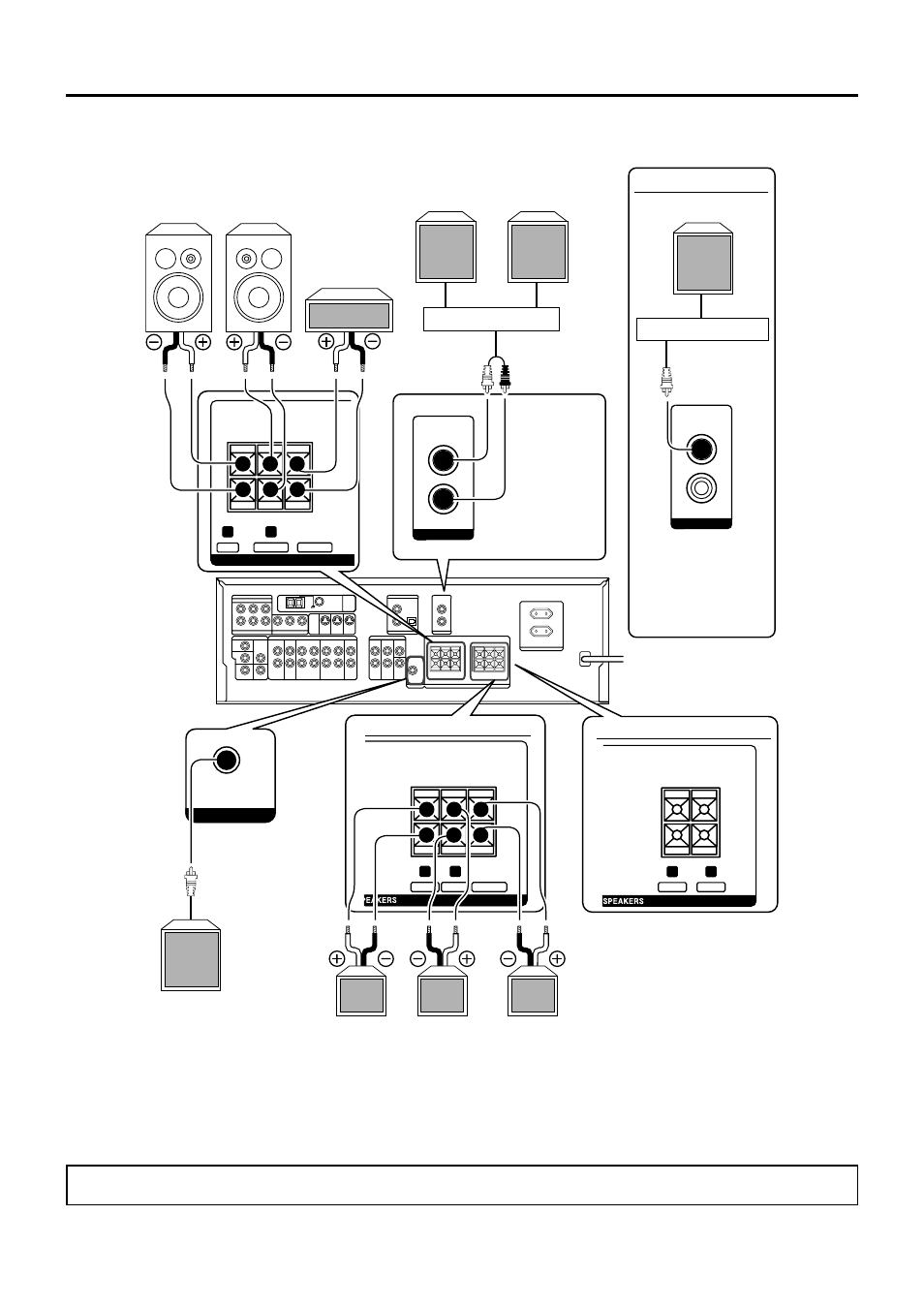

Подключение акустических систем
CENTER
FRONT
+
-
R
L
RED
WHITE
GREEN
KRF-V5100D
SURROUND
+
-
R
GRAY
L
BLUE
SURROUND
BACK
SURROUND
+
-
KRF-V6100D
R
GRAY
L
BLUE
BROWN
SPEAKERS
SUB WOOFER
PRE OUT
PRE OUT
SURR BACK
L
*
SURR BACK
R
PRE OUT
SURR BACK
L
/SURR BACK
SURR BACK
R
KRF-V6100D
*
KRF-V6100D:
SURR BACK
L
/SURR BACK
Фронтальные акустические системы
Правая
Левая
Центральная
А С
Тыловые возвратные АС
Левая
Правая
Усилитель мощности
Только для
K R F - V 6 1 0 0 D
При использовании
обеих тыловых воз-
вратных АС в пара-
метрах акустичес-
ких систем выбери-
те «PRE OUT» - см.
стр. 17.
Тыловая возвратная АС
Усилитель мощности
При подключении одиночной
тыловой возвратной АС к гнез-
ду PRE OUT через усилитель
мощности, подключите ее, как
показано выше, и в настрой-
ках акустических систем вы-
берите SPEAKER - стр. 17.
Активный
сабвуфер
Правая
Левая
Тыловые акустические
с и с т е м ы
Тыловая
возвратная
А С
При подключении тыловой возврат-
ной АС к этому гнезду в настройках
акустических систем выберите
SPEAKER - стр. 17.
Всегда убеждайтесь в правильности подключения каждой акустической системы, используя тестовый сигнал. См. «6 Отрегулируйте уровень звуча-
ния каждой АС» на странице 18.
