Подключение видеокомпонентов, Настройка системы – Инструкция по эксплуатации Kenwood KRF-V6100D
Страница 11
11
РУС
Настройка системы

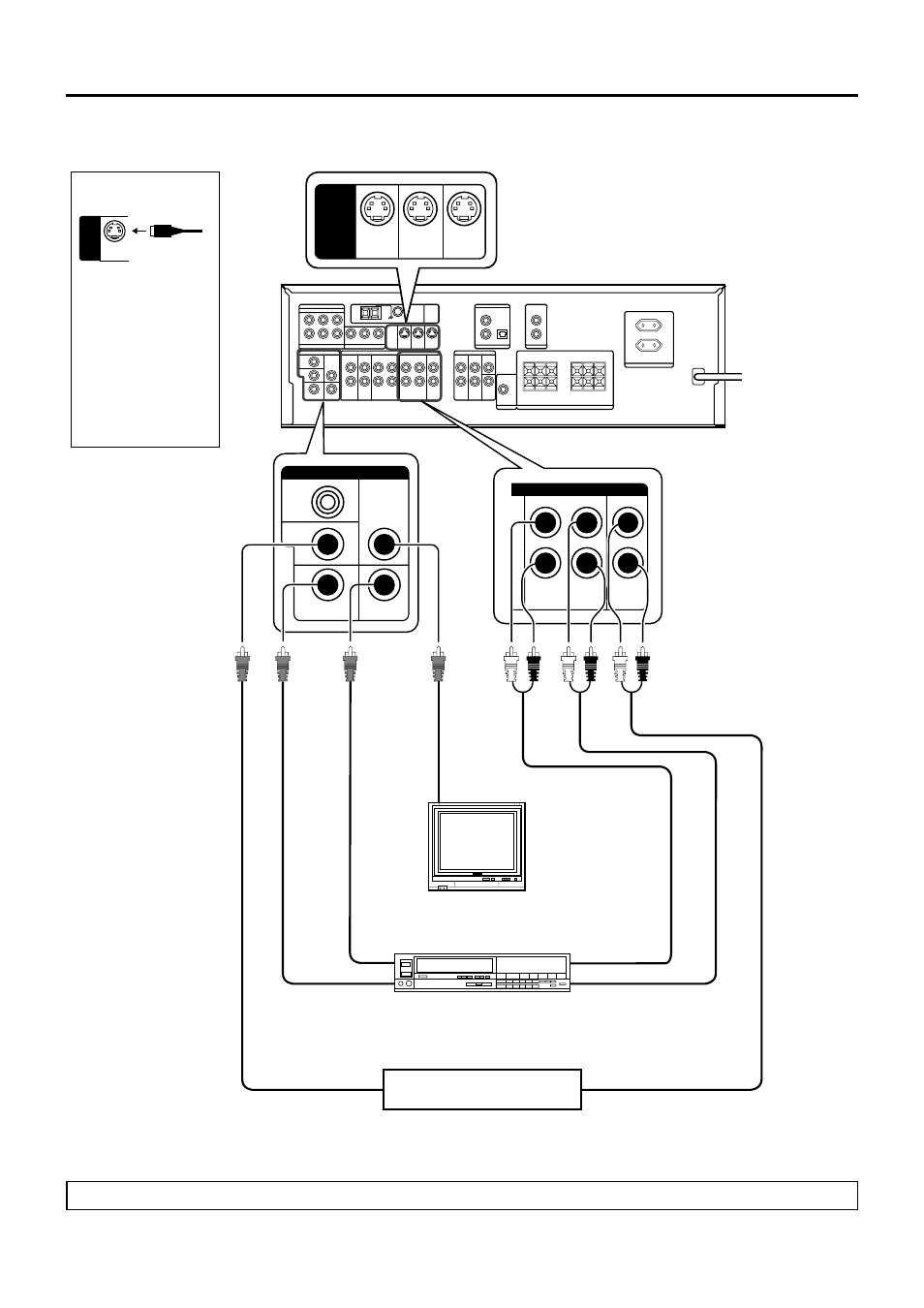

Подключение видеокомпонентов
PLAY IN
VIDEO 2
REC OUT PLAY IN
VIDEO 1
VIDEO 1
OUT
VIDEO 1
IN
VIDEO 2
IN
DVD
IN
MONITOR
OUT
VIDEO
AUDIO
VIDEO 2
IN
DVD
IN
MONITOR
OUT
S-VIDEO
Video
IN
Video
IN
Video OUT
S-VIDEO
Audio OUT
Audio IN
Video OUT
Audio OUT
О гнездах S-VIDEO
Используйте гнезда S-
VIDEO для подключения
видеокомпонентов, снаб-
женных входами/выхода-
ми S-VIDEO IN/OUT.
- Если при подключении
воспроизводящего ви-
деооборудования Вы ис-
пользуете гнезда S-
VIDEO, для подключения
к монитору и записываю-
щему видеоустройству
также применяйте гнезда
S-VIDEO.
- Входное гнездо DVD IN ис-
пользуется либо для входа CD/
DVD, либо для входа DVD/6CH.
Гнезда S-VIDEO
(только для KRF-V6100D)
Монитор
Видеомагнитофон
DVD-проигрыватель или
про-игрыватель лазерных
(LD) дисков
Видеокомпонент с цифровыми аудиовыходами должен быть подключен к гнездам VIDEO2.
