21
ПРИМЕЧАНИЕ:
Соединяйте выход компонента, подключенного к разъему «OPTICAL 3 OUT» [Оптический выход 3] на задней панели AVR 2106, только с разъемом
«OPTICAL 3 IN» [Оптический вход 3] (
страница 46).

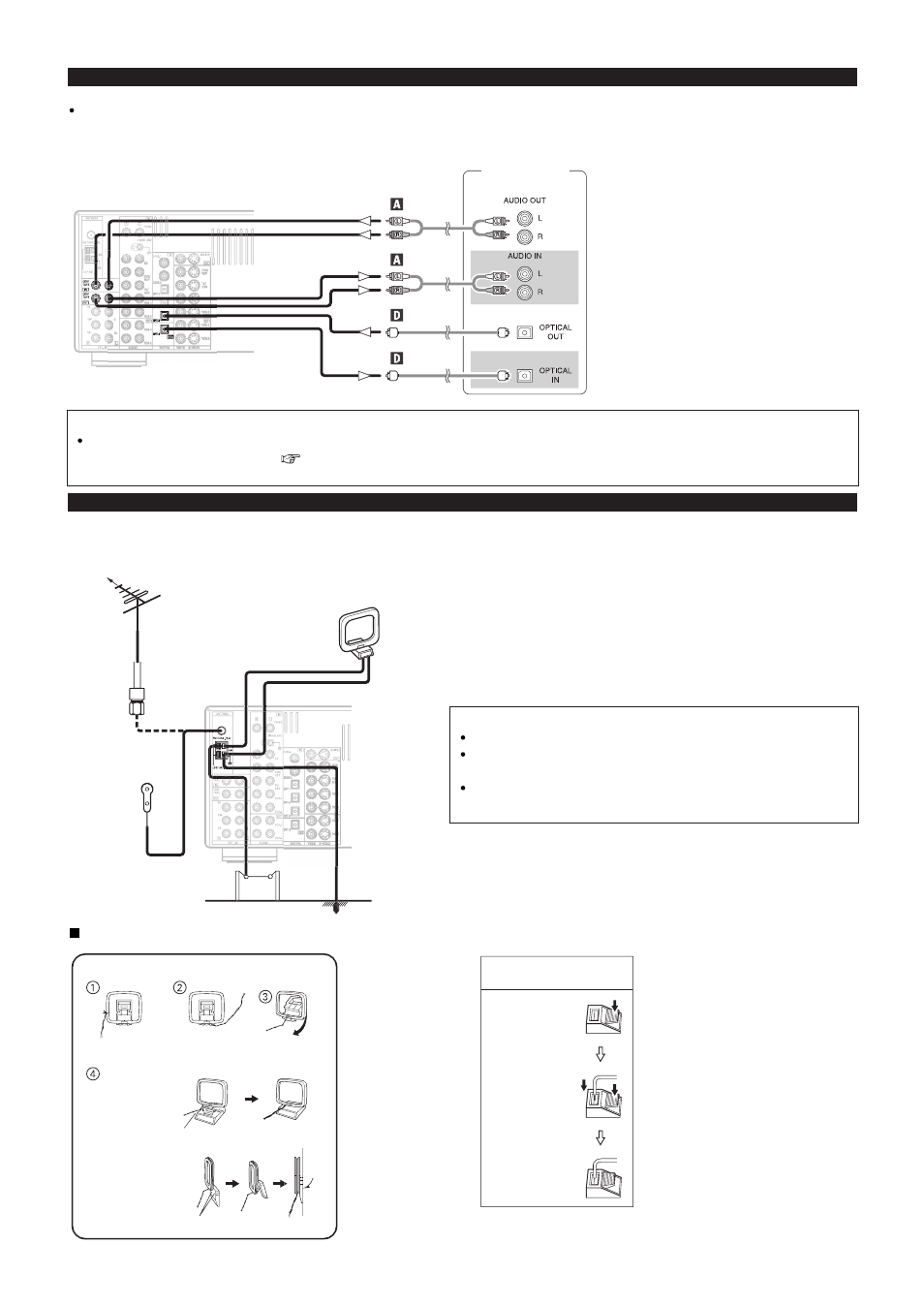

Подключение CD рекордера или MD рекордера
Если Вы хотите выполнить аналоговое копирование с цифрового источника, такого как устройство записи на диски CD (компакт диски) или MD
(магнитооптические мини диски), на аналоговое устройство записи, такое как кассетная дека, то, помимо цифровых аудиосоединений, необходимо
соединить аналоговые входы и выходы, как показано ниже.
CD рекордер/MD
рекордер
Подключение антенн к разъемам ресивера
Кабель антенны FM диапазона, оборудованный штекером типа F, можно подключить непосредственно к разъему ресивера.
Направление на радиовещательную станцию
Рамочная антенна AM диапазона
(прилагается к ресиверу)
Антенна FM диапазона
КОАКСИАЛЬНЫЙ
кабель с номинальным
сопротивлением 75 Ом
Комнатная антенна FM
диапазона (прилагается к
ресиверу)
Наружная антенна AM диапазона Заземление
Сборка рамочной антенны диапазона AM
ПРИМЕЧАНИЯ:
Не подключайте одновременно две антенны диапазона FM.
Даже если используется наружная антенна диапазона AM, не
отсоединяйте рамочную AM антенну.
Позаботьтесь о том, чтобы клеммы для проводов AM антенны не
касались металлических частей панели.
Снимите виниловую защитную
оболочку и обнажите
соединительный проводник.
Подключите к клеммам,
предназначенным для антенны
диапазона AM.
Загните в обратном
направлении.
a. При установке антенны
на устойчивую
поверхность.
Крепление
b. При креплении антенны к
стене.
Используйте установочное
отверстие для крепления к стене или иному предмету обстановки.
Подключение антенн
диапазона AM
1. Нажмите рычажок.
2. Вставьте провод.
3. Отпустите рычажок.
