20

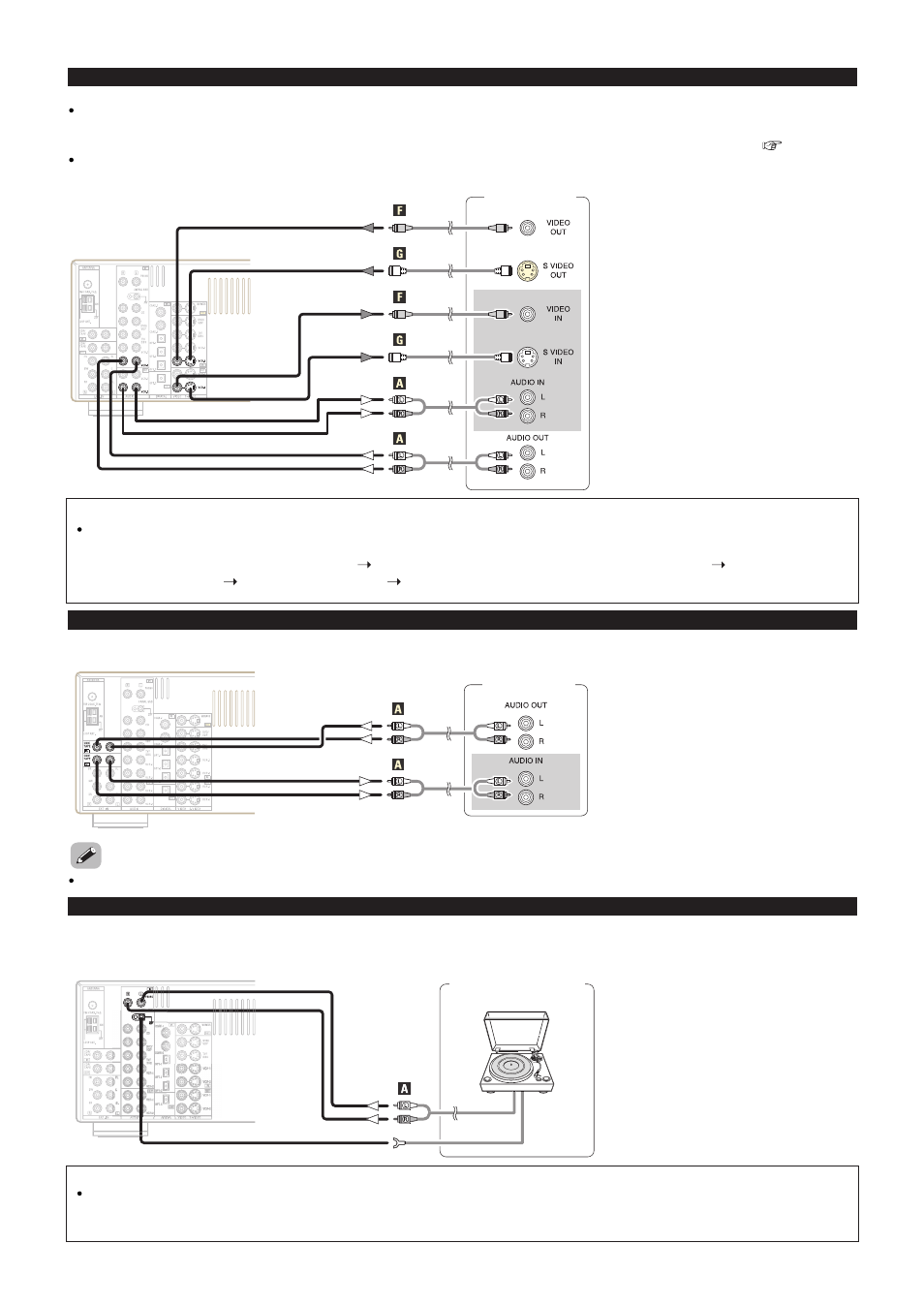

Подключение видеомагнитофона
Для обеспечения наилучшего качества изображения выберите компонентное видеосоединение для подключения видеомагнитофона (на ресивере
также имеются вход формата S Video и композитный видеовход). При использовании компонентного видеосоединения его необходимо назначить.
Подробнее об этом смотрите в разделе, посвященном настройке «Component Input Assignment» [Назначение компонентного входа] (
страница 47).
Второе устройство видеозаписи можно подключить к разъемам «VCR 2» [Видеомагнитофон 2].
Видеодека
Кассетная дека
ПРИМЕЧАНИЕ:
При записи на видеомагнитофон необходимо, чтобы кабель, используемый устройством воспроизведения источника, был одинакового типа с
кабелем, подключенным к разъему «VCR 1 (2) OUTPUT» [Выход видеомагнитофона 1 (или 2)] на AVR 2106.
Например: «VCR 2 IN» [Вход видеомагнитофона 2]
кабель формата S Video : «VCR 2 OUT» [Выход видеомагнитофона 2] кабель формата S Video
«VCR 2 IN» видеокабель : «VCR 2 OUT» видеокабель
Подключение кассетной деки
Если от сети переменного тока генерируется фоновое «гудение», переместите кассетную деку подальше от источника этих помех.
Подключение проигрывателя грампластинок
Если при подключенном проводе заземления генерируется фоновое «гудение» от сети переменного тока или иные электромагнитные помехи,
отключите провод заземления.
Проигрыватель грампластинок
(звукосниматель с подвижной
магнитной головкой)
Выход
звукового сигнала
Заземление
ПРИМЕЧАНИЕ:
Разъем аудиовхода может принимать сигналы от головок звукоснимателей с подвижной магнитной головкой (ММ), а также от звукоснимателей с
подвижной катушкой (МС) с высоким уровнем выходного сигнала. Если Ваш проигрыватель грампластинок оборудован головкой типа МС с низким
уровнем выходного сигнала, то Вам потребуется использовать отдельный усилитель головки типа MC или повышающий трансформатор МС.
