Руководство пользователя
RU-9
Репликатор портов Slim III
Вид справа

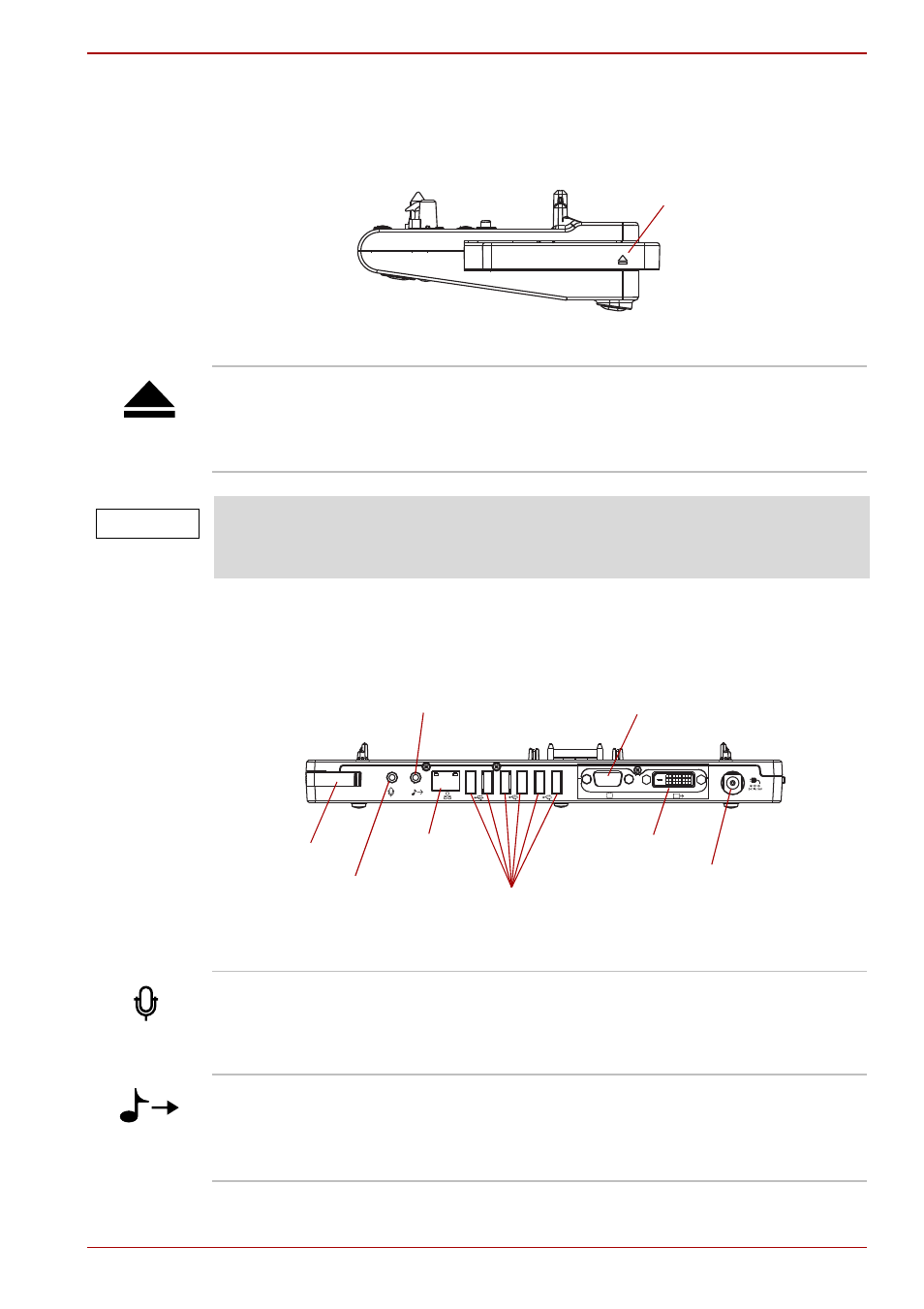

На рисунке 1-2 представлена правая сторона Репликатор портов Slim III.
Рисунок 1-2. Правая сторона Репликатор портов Slim III
Вид сзади
На рисунке 1-3 представлена тыльная сторона Репликатор портов Slim III.
Рисунок 1-3. Тыльная сторона Репликатор портов Slim III
Рычаг извлечения
Рычаг извлечения
Выводит компьютер из зацепления с
Репликатор портов Slim III. Чтобы узнать, как
правильно отключать компьютер от Репликатор
портов Slim III, прочтите главу 2.
Когда переключатель блокировки компьютера находится в
заблокированном положении, перемещение рычага извлечения
невозможно.
ПРИМЕЧАНИЕ
Порт VGA
Линейный выход
Рычаг извлечения
Микрофон
Разъем для
подключения к
локальной сети
Порты USB
Порт DVI
Гнездо питания от
источника постоянного
тока с напряжением 15 В
Микрофон
Стандартное минигнездо диаметром 3,5 мм
для приема монофонического звукового
сигнала от микрофона или другого
записывающего устройства.
Линейный выход
(головные
телефоны,
громкоговорители)
Стандартное минигнездо диаметром 3,5 мм
для вывода звукового сигнала на
громкоговорители, головные телефоны и
другие звуковоспроизводящие устройства.
