Репликатор портов Slim III
Вид спереди
На рисунке 1-1 представлена передняя сторона Репликатор портов
Slim III.

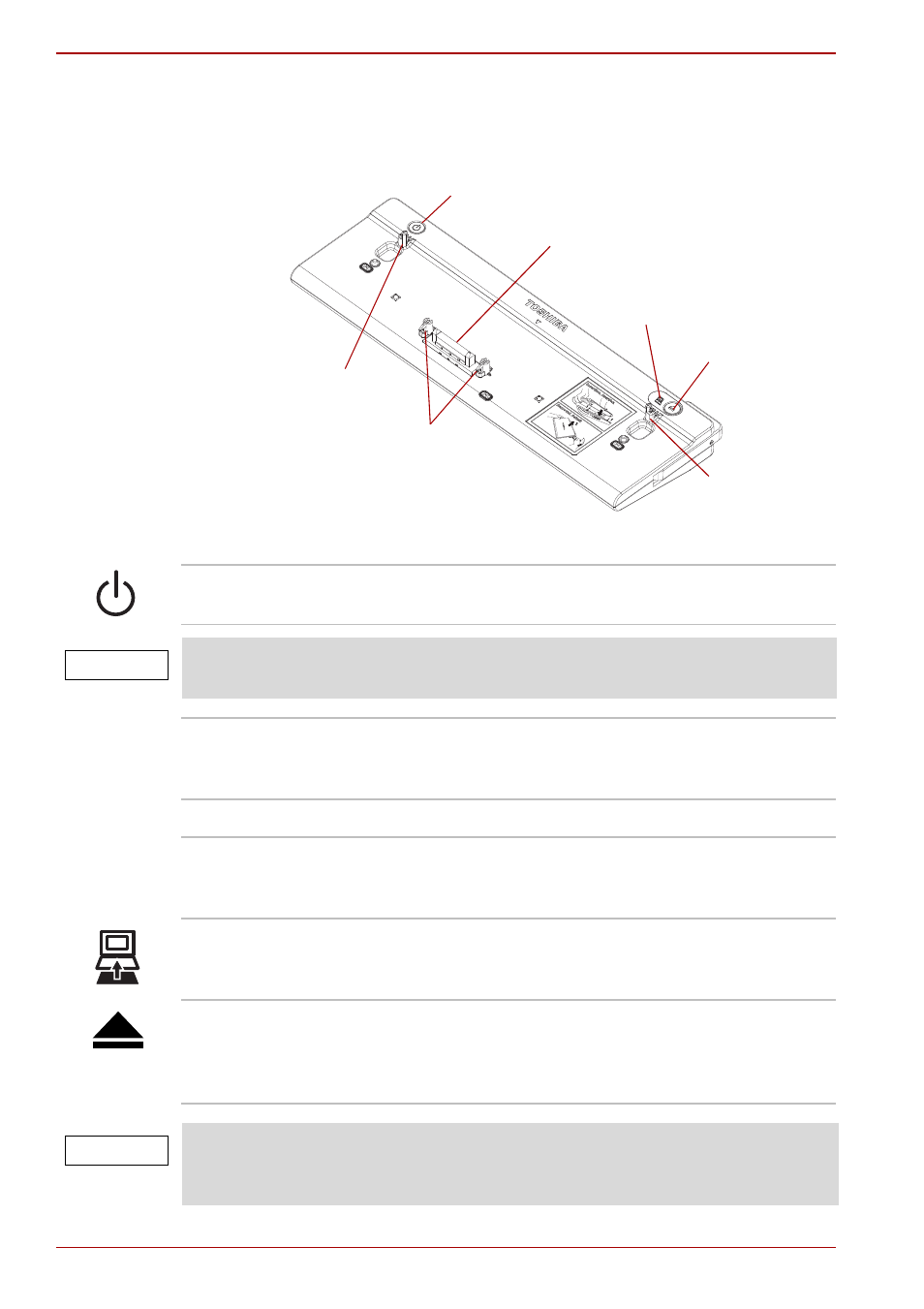

Рисунок 1-1. Передняя сторона Репликатор портов Slim III
Выключатель питания
Разъем для подключения к
компьютеру
Индикатор стыковки
Кнопка
извлечения
Направляющий
штырь
Крючки
Направляющий
штырь
Выключатель
питания
Включает и выключает питание
пристыкованного компьютера.
Если компьютер не подсоединен к Репликатор портов Slim III,
нажатие на выключатель питания не имеет никакого действия.
ПРИМЕЧАНИЕ
Разъем для
подключения к
компьютеру
Обеспечивает подключение к порту стыковки
компьютера.
Крючки
Крепят компьютер к Репликатор портов Slim III.
Направляющие
штыри
Вставляются в отверстия в нижней части
компьютера и обеспечивают плотность
соединения.
Индикатор
стыковки
Светится синим во время нормальной работы.
Гаснет, когда компьютер завершает
последовательность действий по отключению.
Кнопка
извлечения
Начинает последовательность действий по
отключению. Когда индикатор стыковки
погаснет, можно безопасно отсоединить
компьютер.
После нажатия кнопки извлечения док-станция перестает
работать. Чтобы снова начать пользоваться Репликатор портов
Slim III, необходимо выполнить стыковку.
ПРИМЕЧАНИЕ
