1
1 Кронштейн
( входит в комплект поставки)

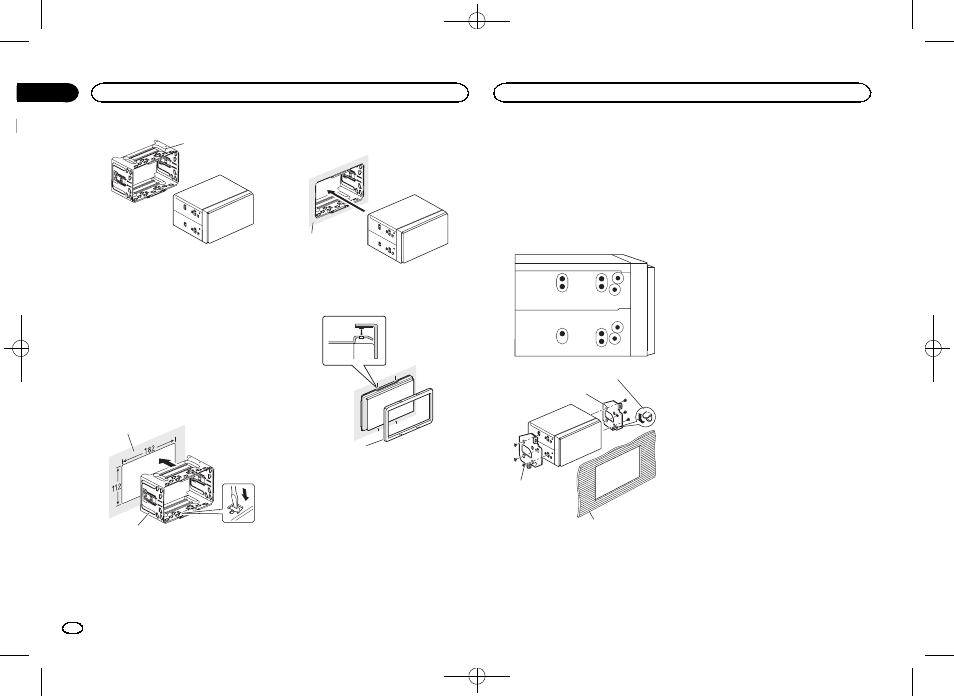

Установка с кронштейном
1 Установите кронштейн на приборную
панель.
После установки кронштейна на приборную
панель выберите подходящие фиксаторы,
исходя из толщины материала приборной
панели, и подогните их. (С помощью верхних
и нижних фиксаторов закрепите данное ус-
тройство как можно надежнее. Для надеж-
ной фиксации устройства необходимо
подогнуть фиксаторы на 90 градусов.)
1
2
1 Приборная панель
2 Кронштейн
( входит в комплект поставки)
2 Установите устройство.
1
1 Приборная панель
3 Установите рамку.
1
1 Декоративная рамка
Извлечение кронштейна
Порядок действий тот же, что перед установ-
кой устройства. Подробнее см. в разделе
Перед установкой данного устройства на
стр. 25.
Установка с помощью
резьбовых отверстий на
боковых панелях устройства
% Крепление устройства на заводской
установочный кронштейн.
Расположите устройство таким образом,
чтобы его резьбовые отверстия совпадали с
резьбовыми отверстиями кронштейна, и за-
тяните по три винта на каждой стороне.
1
2
4
3
1 Подогните зажим, если он мешает уста-
новке.
2 Заводской установочный кронштейн
3 Крепежные (5 мм × 8 мм) винты
4 Приборная панель или консоль
