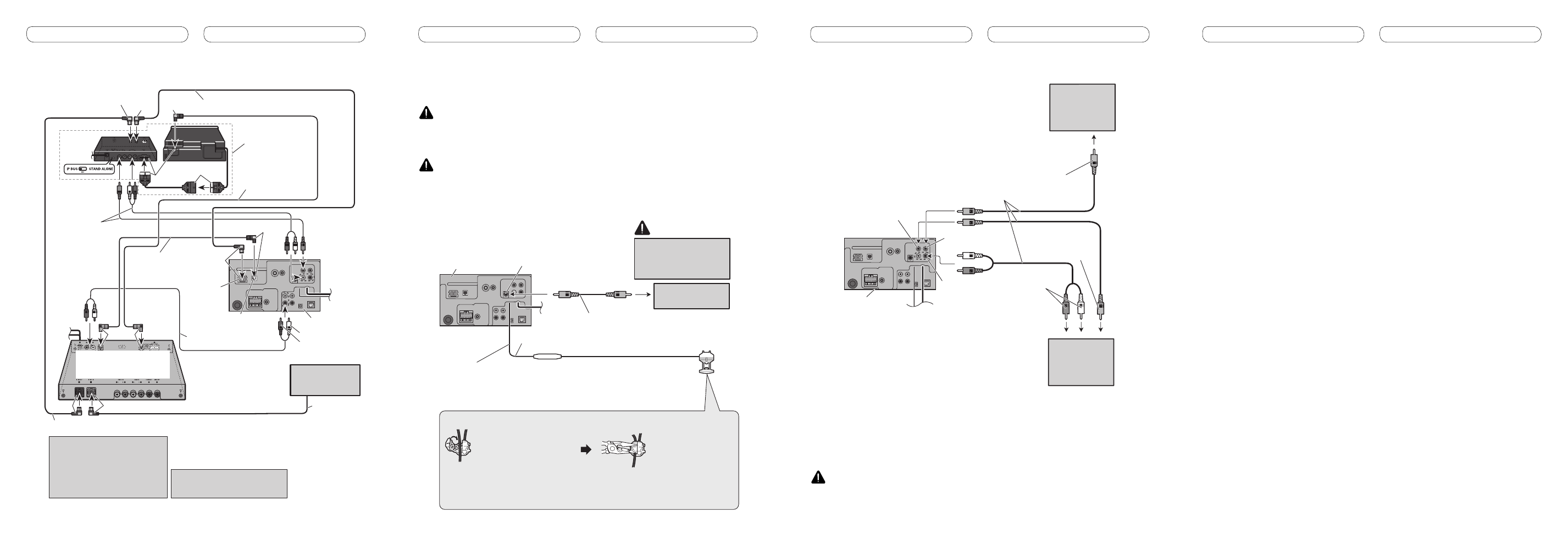

Подключение устройств
Подключение камеры заднего обзора
Когда данное устройство используется с камерой заднего обзора, можно автоматически
переключить от видео к изображению заднего обзора, когда рычаг переключения коробки
передач переключен в положение REVERSE (R).
ВНИМАНИЕ
ИСПОЛЬЗУЙТЕ ЭТОТ ВХОД ТОЛЬКО ДЛЯ КАМЕРЫ ЗАДНЕГО ОБЗОРА С ОБРАТНЫМ ИЛИ
ЗЕРКАЛЬНЫМ ИЗОБРАЖЕНИЕМ. ИСПОЛЬЗОВАНИЕ ЕГО НЕ ПО НАЗНАЧЕНИЮ МОЖЕТ ПРИВЕСТИ К
ТРАВМАМ ИЛИ ПОЛОМКЕ.
ПРЕДУПРЕЖДЕНИЕ
• На экране может появиться перевернутое изображение.
• Функция камеры заднего обзора используется как помощь для парковки задним ходом.
Не используйте эту функцию в развлекательных целях.
• Объекты в камере заднего обзора могут казаться ближе или более отдаленными, чем они
есть фактически.
RCA кабель
(продается отдельно)
К видео выходу
Вход камеры заднего обзора
Данное устройство
Фиолетовый/белый
Из двух проводов, подключенных к фонарю заднего хода, используйте тот, на
котором изменяется напряжение при переключении рычага коробки передач в
положение REVERSE (R) (Задний ход). Такое подключение позволяет устройству
воспринимать, в каком направлении движется автомобиль: назад или вперед.
15 см
Резистор предохранителя
Способ подключения
1. Зажмите провод.
2. Плотно обожмите
острогубцами.
Примечание:
· Необходимо правильно установить CAMERA POLARITY в SYSTEM MENU, когда
подсоединяете камеру заднего обзора.
Камера заднего
обзора
Используйте камеру,
которая выдает
зеркально перевернутое
изображение.
ПРЕДУПРЕЖДЕНИЕ
Подключение устройств
Подключение многоканального процессора
Вы можете использовать только
один видео компонент с данным
устройством.
К RL
К RR
Многоканальный процессор
(например DEQ-P6600)
(продается отдельно)
Черный
Черный
Когда Вы подсоединяете отдельно
продаваемый DVD плеер к отдельно
продаваемому многоканальному
процессору, оптический кабель DVD
плеера должен быть подсоединен к
выходу оптического кабеля 2 (OPT.
IN2) многоканального процессора.
DVD плеер
(например XDV-P6)
(продается отдельно)
Оптический выход
(Черный)
Данное устройство
Кабель IP-BUS (поставляется с
многоканальным процессором)
Черный
Голубой
Кабель IP-BUS
(поставляется с DVD плеером)
Кабель RCA
(поставляется с DVD плеером)
Оптический кабель
(продается отдельно)
Кабель RCA (поставляется с
многоканальным процессором)
Оптический кабель
(поставляется с
многоканальным
процессором)
Голубой
Разъем для
подключения
IP-BUS
(голубой)
Черный
Многодисковый
проигрыватель
(продается отдельно)
Кабель IP-BUS
Черный
Голубой
Голубой
Черный
Подключение устройств
Подключение внешнего видео компонента и дисплея
Внешний видео
компонент
(продается
отдельно)
Кабели RCA
(продаются отдельно)
Аудио вход
Дисплей с
входными
разъемами типа
RCA (продается
отдельно)
К видео-вводу
К видео-выходу
К аудио-выходам
Видео вход
Данное устройство
Выход заднего
монитора
• В случае подключения внешнего видео компонента, необходимо в пункте AV INPUT в SYSTEM
MENU задать параметр VIDEO.
• В случае подключения мульти DVD плеера, необходимо в пункте AV INPUT в SYSTEM MENU
задать параметр S-DVD.
Использование дисплея, подключенного к видео-выходу
Видео выход данного устройства предназначен для подключения дисплея,
позволяющего пассажирам на задних сидениях смотреть DVD или Video CD.
ВНИМАНИЕ
НИКОГДА не устанавливайте дисплей в тех местах, где Водитель может смотреть DVD или Video CD во
время вождения.
