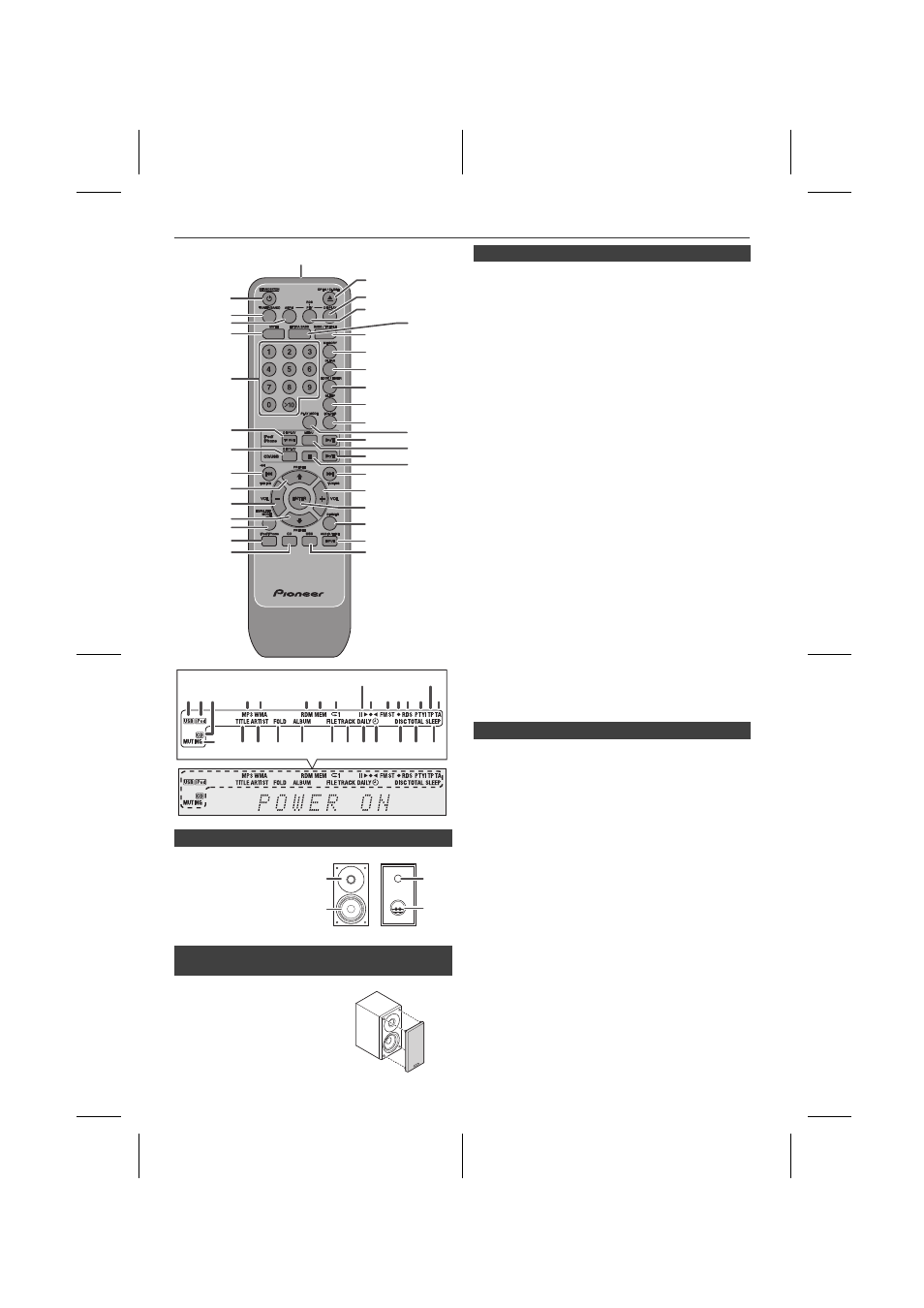

Органы управления и индикаторы (продолжение)
Стр.
1. Датчик дистанционного управления . . . . . . . . 8
2. Кнопка STANDBY/ON . . . . . . . . . . . . . 9, 11, 12, 21
3. Кнопка Tuner (Band) . . . . . . . . . . . . . . . . . . . 17, 18
4. Кнопка RDS ASPM. . . . . . . . . . . . . . . . . . . . . . . . 18
5. Кнопка отключения звука . . . . . . . . . . . . . . . . . . 9
6. Кнопки прямого поиска . . . . . . . . . . . . . . . . . . . 13
7. Кнопка iPod/iPhone DISPLAY TV OUT . . . . . . . 11
8. Кнопка отображения диска/USB . . . . . . . . . . . 15
9. Кнопка настройки вниз, пропуска назад,
быстрой перемотки назад, установки времени
назад. . . . . . . . . . . . . . . . . . . . . 9, 11, 12, 15, 17, 21
10. Кнопка настройки тюнера вверх, управления
курсором iPod вверх . . . . . . . . . . . . . . . 11, 15, 17
11. Кнопка уменьшения громкости . . . . . . . . . . . . . 9
12. Кнопка настройки тюнера вниз, управления
курсором iPod вниз . . . . . . . . . . . . . . . . 11, 15, 17
13. Кнопка режима эквалайзера. . . . . . . . . . . . . . . . 9
14. Кнопка iPod/iPhone . . . . . . . . . . . . . . . . . . . . . . 11
15. Кнопка CD . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
16. Кнопка открытия/закрытия. . . . . . . . . . . . . . . . 12
17. Кнопка дисплея RDS . . . . . . . . . . . . . . . . . . . . . 18
18. Кнопка RDS PTY . . . . . . . . . . . . . . . . . . . . . . . . . 18
19. Кнопка EXTRA BASS . . . . . . . . . . . . . . . . . . . . . . 9
20. Кнопка низких/высоких частот . . . . . . . . . . . . . 9
21. Кнопка запоминания . . . . . . . . . . . . . . . . . . 13, 17
22. Кнопка стирания. . . . . . . . . . . . . . . . . . . . . . . . . 13
23. Кнопка установки часов/таймера . . . . . . . . 9, 21
24. Кнопка перехода в спящий режим . . . . . . . . . 22
25. Кнопка папки . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
26. Кнопка режима воспроизведения . . . . . . . . . 13
27. Кнопка воспроизведения/паузы iPod/iPhone . . . . 11
28. Кнопка меню iPod/iPhone . . . . . . . . . . . . . . . . . 11
29. Кнопка воспроизведения/паузы диска/USB
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12, 13, 15
30. Кнопка остановки диска/USB . . . . . . . 12, 15, 16
31. Кнопка настройки вверх, пропуска вперед,
быстрой перемотки вперед, установки времени
вперед . . . . . . . . . . . . . . . . . . . 9, 11, 12, 15, 17, 21
32. Кнопка увеличения громкости . . . . . . . . . . . . . 9
33. Кнопка Enter . . . . . . . . . . . . . . . . . . . . . . . . . 11, 21
34. Кнопка настройки затемнения . . . . . . . . . . . . 7, 9
35. Кнопка Audio/Line (INPUT). . . . . . . . . . . . . . . 8, 23
36. Кнопка USB . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Стр.
1. Индикатор USB . . . . . . . . . . . . . . . . . . . . . . . . . . 16
2. Индикаторы iPod . . . . . . . . . . . . . . . . . . . . . . . . 11
3. Индикатор компакт-диска . . . . . . . . . . . . . . . . . 13
4. Индикатор MP3 . . . . . . . . . . . . . . . . . . . . . . . . . . 14
5. Индикатор WMA . . . . . . . . . . . . . . . . . . . . . . . . . 14
6. Индикатор RDM (воспроизведение в
случайной последовательности) . . . . . . . . . . 13
7. Индикатор MEM (память) . . . . . . . . . . . . . . . . . 13
8. Индикатор повтора . . . . . . . . . . . . . . . . . . . . . . 13
9. Индикатор воспроизведения/паузы . . . . . . . . 12
10. Индикатор настройки FM/AM . . . . . . . . . . . . . . 17
11. Индикатор режима стерео FM . . . . . . . . . . . . . 17
12. Индикатор станции в стереорежиме . . . . . . . 17
13. Индикатор RDS . . . . . . . . . . . . . . . . . . . . . . . . . . 18
14. Индикатор PTY . . . . . . . . . . . . . . . . . . . . . . . . . . 18
15. Индикатор TP . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
16. Индикатор TA . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
17. Индикатор приглушения звука . . . . . . . . . . . . . 9
18. Индикатор названия . . . . . . . . . . . . . . . . . . . . . 15
19. Индикатор исполнителя . . . . . . . . . . . . . . . . . . 15
20. Индикатор папки. . . . . . . . . . . . . . . . . . . . . . . . . 15
21. Индикатор альбома . . . . . . . . . . . . . . . . . . . . . . 15
22. Индикатор файла . . . . . . . . . . . . . . . . . . . . . . . . 15
23. Индикатор дорожки . . . . . . . . . . . . . . . . . . . . . . 15
24. Индикатор ежедневного таймера . . . . . . . . . . 21
25. Индикатор одноразового таймера . . . . . . . . . 21
26. Индикатор диска. . . . . . . . . . . . . . . . . . . . . . . . . 13
27. Суммарный индикатор . . . . . . . . . . . . . . . . . . . 15
28. Индикатор спящего режима . . . . . . . . . . . . . . . 22
n
Акустическая система
1. Купольный твитер
2. Низкочастотный
динамик
3. Фазоинверторный
порт
4. Терминал
громкоговорителя
n
Съемные защитные решетки
громкоговорителей
При снятии защитных решеток
громкоговорителей убедитесь в
отсутствии контакта с диафрагмами
громкоговорителей.
25
26
30
34
33
24
21
16
17
18
22
23
8
9
10
11
12
13
15
14
4
2
3
5
6
1
20
19
7
32
27
31
29
36
35
28
1
4 5
6 7 8
9
10 11
13
12
14
15
16
28
27
26
24 25
23
22
19
18
21
20
17
2 3
2
1
3
4
n
Пульт дистанционного управления
n
Дисплей
