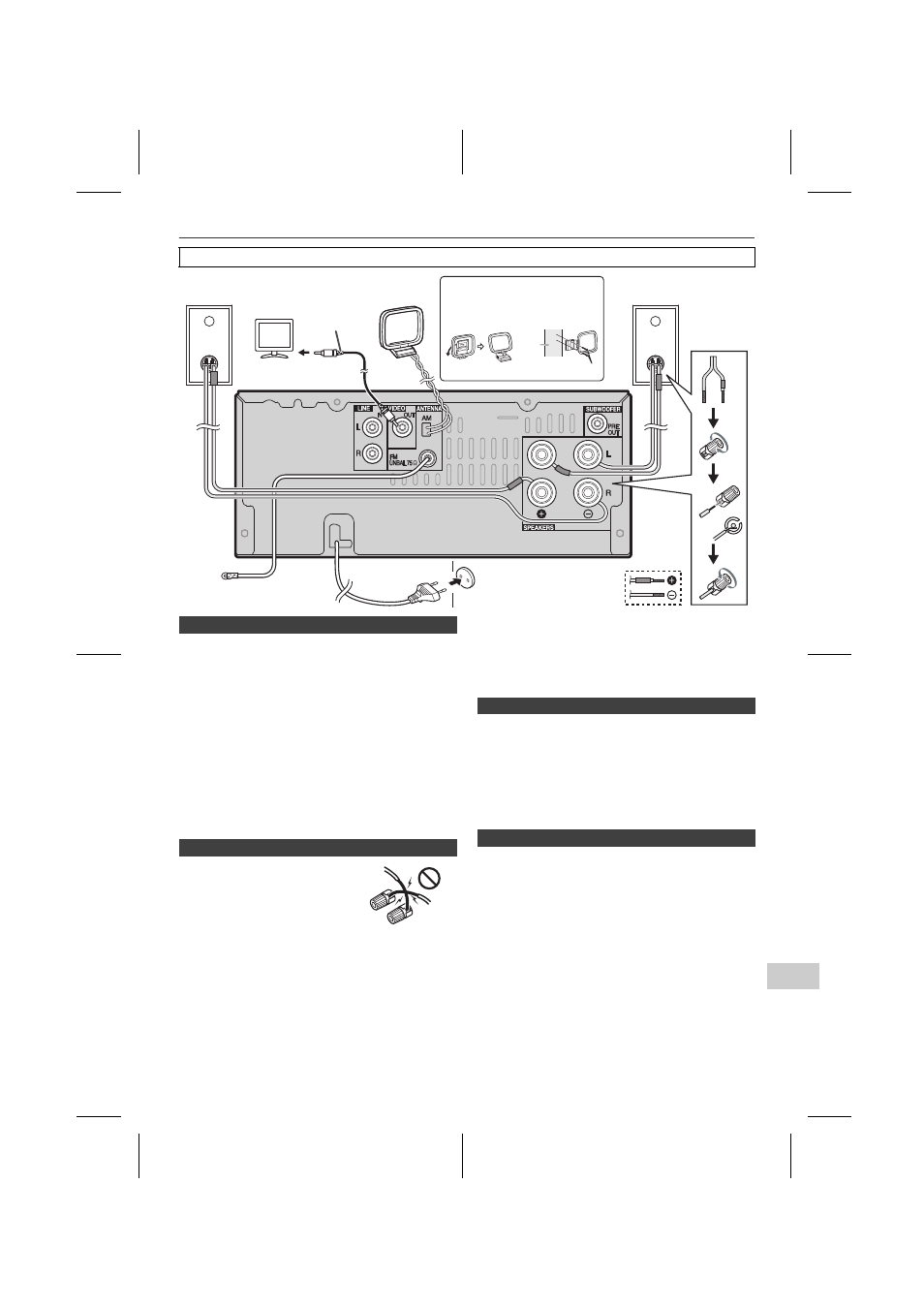

Systeemaansluitingen
Bijgeleverde FM-antenne:
Sluit de FM-antennedraad aan op de FM 75 OHMS
aansluiting en richt de draad zodanig dat de ontvangst
optimaal is.
FM-buitenantenne:
Gebruik voor een betere ontvangst een externe FM-antenne
(coaxiale kabel 75 Ohm). Wanneer gebruik wordt gemaakt
van een externe FM-antenne, trek dan de meegeleverde FM-
antennekabel uit.
Bijgeleverde AM-ringantenne:
Sluit de AM-ringantenne aan op de AM-aansluiting. Richt de
AM-ringantenne uit voor een optimale ontvangst. Plaats de
AM-ringantenne op een boekenplank, etc., of bevestig ze met
schroeven (niet meegeleverd) aan een rek of aan de muur.
Opmerking:
Als u de antenne op het toestel of in de buurt van het netsnoer
plaatst, kan het signaal gestoord worden. Plaats de antenne
zo ver mogelijk uit de buurt van het toestel voor een betere
ontvangst.
l
Zorg dat er geen voorwerpen in de bassreflexkanalen
vallen of worden gestoken.
l
Ga niet op de luidsprekers zitten of staan. Dit kan leiden
tot persoonlijk letsel.
l
De bijgeleverde speakers mogen niet op een andere
versterker worden aangesloten. Dit kan leiden tot storing
of brand.
U kunt foto’s en video’s van de iPod of iPhone bekijken, door
het systeem op een TV/monitor aan te sluiten.
Sluit, als het TV/monitor een video-ingang heeft, deze ingang
aan op de VIDEO OUT-aansluiting aan de achterzijde van het
toestel en zet de TV-uitgang op de iPod of iPhone in de stand
"ON".
Opmerking:
Het is belangrijk dat de NTSC- of PAL-instelling op de iPod
dezelfde is als die van het TV-signaal. Ga naar de homepage
van Apple voor verdere informaties.
Steek de stekker van het netsnoer van dit toestel in een
stopcontact nadat u heeft gecontroleerd dat alle verbindingen
juist zijn gemaakt.
Opmerking:
Trek de stekker uit het stopcontact indien u het toestel voor
langere tijd niet gaat gebruiken.
LET OP
Pak het netsnoer alleen bij het stekkerdeel beet. Trek de
stekker niet uit door aan het snoer te rukken en raak het
netsnoer nooit met natte handen aan; dit kan een kortsluiting
of elektrische schok tot gevolg hebben. Plaats het apparaat,
een meubelstuk of enig ander voorwerp niet op het netsnoer
en knel het netsnoer op geen enkele manier af. Maak nooit
een knoop in het netsnoer of knoop deze samen met andere
kabels. Leid de netsnoeren zodanig dat de kans klein is dat er
iemand op trapt. Een beschadigd netsnoer kan brand of een
elektrische schok veroorzaken. Controleer regelmatig de
staat van het netsnoer. Wanneer u beschadigingen aantreft,
vraagt u uw dichtstbijzijnde Pioneer-erkende, onafhankelijke
servicecentrum om het netsnoer te vervangen.
Schakel het apparaat uit en verwijder het netsnoer van het wandcontact voordat u apparatuur aansluit of aansluitingen wijzigt.
Rechterluid-
spreker
FM-antenne
Naar video-ingang
Schroeven (niet meegeleverd)
muur
< Bevestigen
aan de wand >
< In elkaar
zetten >
Wandstopcontact
(Wisselstroom 220 V tot
230 V, 50 Hz/60 Hz)
Installeren van de AM-
ringantenne
Linkerluid-
spreker
AM-
ringantenne
Videokabel
(niet
meegeleverd)
TV
n
Aansluiten van de antennes
n
Aansluiten van de luidsprekers
l
Draai blootliggende draden in
elkaar.
l
Verbind de rode draad aan het
aansluitpunt plus (+), en de andere
draad and het aansluitpunt min (–).
l
Gebruik speakers met een
impedantie van 4 tot 16 Ohm;
speakers met een lagere impedantie
kunnen het apparaat schaden.
l
Op deze luidsprekeraansluitingen staat een
GEVAARLIJKE spanning. Om een elektrische schok te
voorkomen bij het aansluiten en losmaken van de
luidsprekerkabels, moet u de stekker uit het stopcontact
halen voordat u niet geïsoleerde onderdelen aanraakt.
l
De speakers mogen niet aan de wand of het plafond
worden bevestigd; indien ze eraf vallen kan dit leiden tot
letsel.
l
Verwissel in geen geval de rechter en linker kanalen. De
rechter luidspreker is de luidspreker aan de rechterkant
wanneer u naar het toestel gekeerd staat.
l
Laat de ontblote luidsprekerdraden elkaar niet raken.
Onjuist
n
De iPod of iPhone op de TV aansluiten
n
Netsnoeraansluiting
