Ru-7

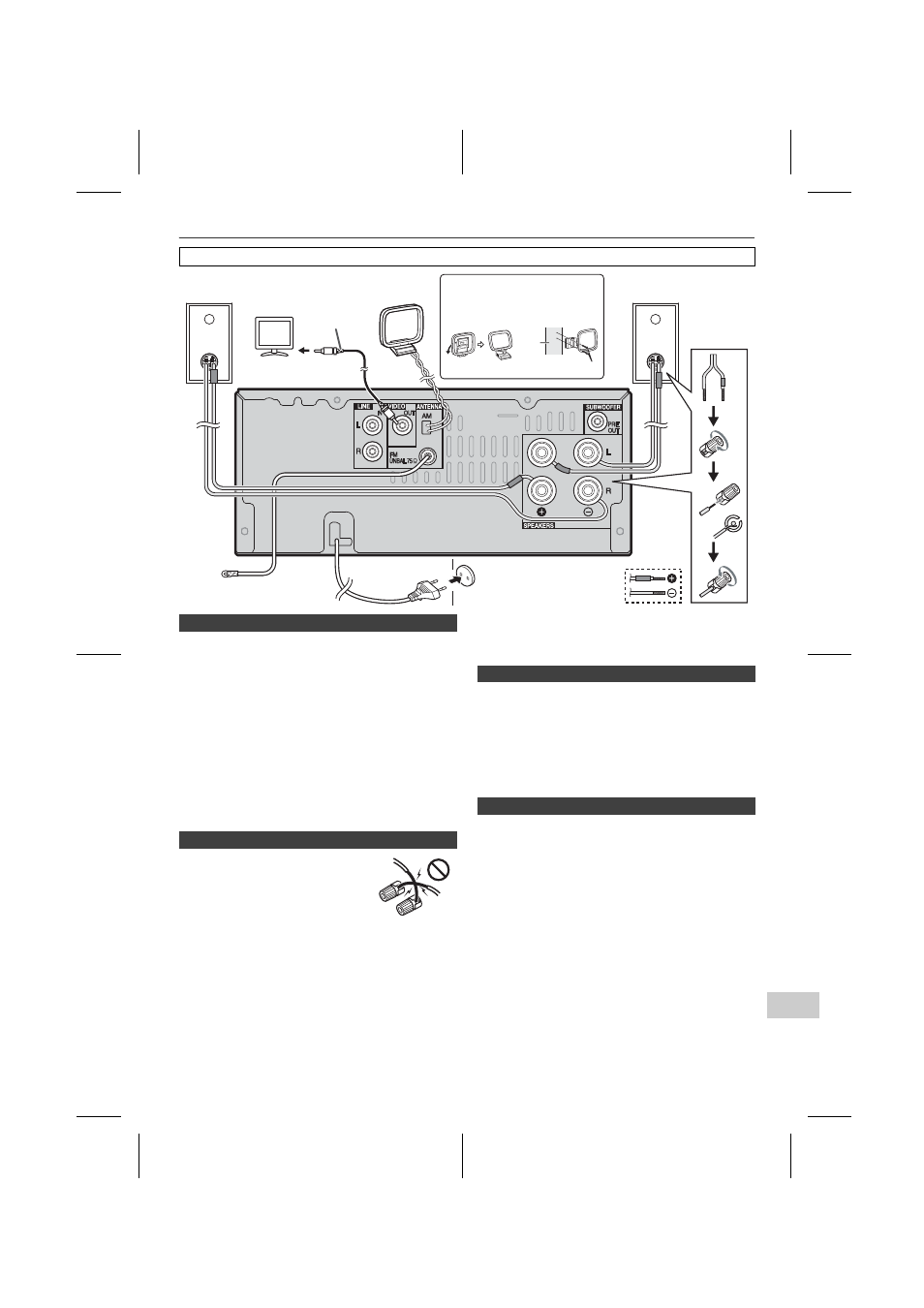

Соединения системы
Поставляемая в комплекте антенна FM:
Подсоедините антенну FM к гнезду FM с сопротивлением
75 Ом и расположите антенну FM в таком направлении,
когда возможен прием самого сильного сигнала.
Внешняя антенна FM:
Для улучшения приема используйте внешнюю антенну FM
(коаксиальный кабель с сопротивлением 75 Ом). При
использовании внешней антенны FM отсоедините
поставляемую в комплекте антенну FM.
Поставляемая в комплекте рамочная антенна AM:
Подсоедините рамочную антенну AM к зажиму AM.
Расположите рамочную антенну AM для обеспечения
оптимального приема. Установите рамочную антенну AM
на полке и т.п. или прикрепите ее на стойку или стену
винтами (не прилагаются).
Примечание:
Расположение антенны на аппарате или вблизи кабеля питания
переменного тока может вызвать помехи. Для улучшения приема
расположите антенну подальше от аппарата.
l На контактах громкоговорителей имеется ОПАСНОЕ ДЛЯ
ЖИЗНИ напряжение. Во избежание опасности поражения
электрическим током при подключении или отключении
кабелей громкоговорителей отсоединяйте кабель питания,
прежде чем прикасаться к любым неизолированным деталям.
l Не крепите эти громкоговорители на стену или потолок, так
как при падении они могут нанести травму.
l Не ошибитесь в выборе правого и левого каналов. Правый
громкоговоритель располагается с правой стороны, если стоять
лицом к аппарату.
l Не допускайте взаимного касания оголенных концов
проводов громкоговорителей.
l Не допускайте попадания или размещения любых предметов
в фазоинверторных портах.
l Не вставайте и не садитесь на громкоговорители. Вы можете
получить травму.
l Не подключайте входящие в комплект громкоговорители к
любому другому усилителю. Это может стать причиной
неисправности или пожара.
Фото и видеофайлы с iPod или iPhone можно просматривать,
подключив систему к телевизору/монитору.
Если телевизор/монитор имеет видеовход, подключите его к
гнезду VIDEO OUT в задней части аппарата и установите
ТВ-выход на устройстве iPod или iPhone в положение «ON».
Примечание:
Обязательно настройте устройство iPod на систему NTSC
или PAL в соответствии с вашим ТВ-сигналом. Для
получения дополнительной информации посетите веб-сайт
компании Apple.
Проверив правильность выполнения всех соединений,
вставьте кабель питания переменного тока этого устройства
в сетевую розетку.
Примечание:
Отсоедините кабель питания переменного тока от сетевой
розетки, если аппарат не будет использоваться длительный
период времени.
ОСТОРОЖНО
Держите кабель питания за вилку. Вынимая вилку из
электророзетки, никогда не тяните за сам кабель, никогда не
дотрагивайтесь до кабеля питания влажными руками, так
как это может стать причиной короткого замыкания и
поражения электрическим током. Не ставьте на кабель
питания устройство, мебель или другие предметы и не
зажимайте его каким-либо иным образом. Запрещается
завязывать узлы на кабеле питания или связывать его с
другими кабелями. Кабели питания следует прокладывать в
таких местах, где возможность наступить на них будет
маловероятной. Поврежденный кабель питания может стать
причиной возгорания или поражения электрическим током.
Периодически проверяйте кабель питания. Если кабель
питания поврежден, обратитесь за сменным кабелем в
ближайший уполномоченный независимый сервис-центр
Pioneer.
Перед выполнением или изменением соединений отключите питание и отсоедините кабель питания от розетки переменного тока.
Правый
громкоговоритель
Aнтенный
кабель FM
К гнезду видеовхода винты (не прилагаются)
стена
< Крепление к
стене > < Сборка >
Сетевая розетка
(Переменный ток 220 В -
230 В, 50 Гц/60 Гц))
Установка рамочной антенны AM
Видеокабель
(не прилагается)
Левый
Громкоговоритель
Телевизор
рамочная
антенна AM
n Подсоединение антенны
n Подключение громкоговорителей
l Скрутите оголенные жилы провода.
l Подсоедините красный провод к зажиму
(+), а другой провод - к зажиму минус (–).
l Используйте громкоговорители с
импедансом в диапазоне 4 Ом - 16 Ом, так
как громкоговорители с более низким
импедансом могут повредить аппарат. Неправильно
n Подключение iPod или iPhone к телевизору
n Подключение питания переменного тока
