It-7

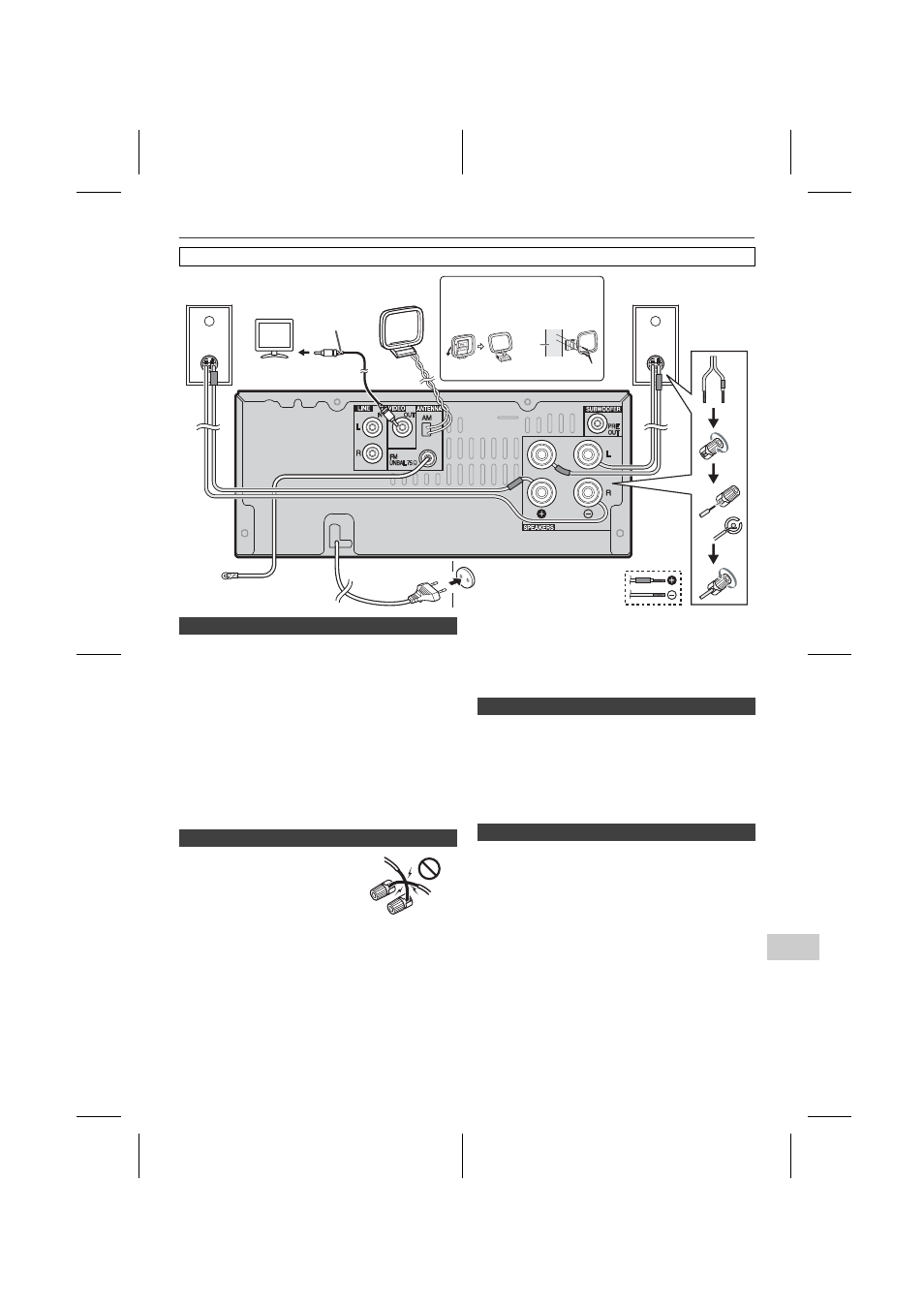

Collegamenti del sistema
Antenna FM in dotazione:
Collegare il filo dell’antenna FM alla presa FM 75 OHMS e
posizionarlo nella direzione in cui è possibile ricevere il più
forte segnale.
Antenna FM esterna:
Utilizzare un’antenna FM esterna (cavo coassiale 75 ohm)
per una migliore ricezione. Se si usa un’antenna FM esterna,
disinserire il cavo dell’antenna FM in dotazione.
Antenna a telaio AM in dotazione:
Collegare il filo dell’antenna AM a telaio al morsetto AM.
Posizionare l’antenna AM a telaio per una ricezione ottimale.
Posizionare l’antenna AM a telaio su uno scaffale, ecc. o
fissarla a un supporto o a una parere con delle viti (non
incluse nella confezione).
Nota:
Collocare l’antenna sull’apparecchio o vicino al cavo di
alimentazione potrebbe causare dei rumori. Per una migliore
ricezione collocare l’antenna lontano dall’apparecchio.
l
Fare in modo che i fili nudi dei diffusori non si tocchino.
l
Non fare cadere e non inserire oggetti nei condotti
riflessione bassi.
l
Non sedere sui diffusori e non salirvi sopra. Vi potreste
fare male se si rompessero.
l
Non collegate gli altoparlanti forniti con qualsiasi altro
amplificatore. Ciò potrebbe causare guasti o incendio.
I file di immagini e video dell’iPod o iPhone possono essere
visualizzati collegando il sistema all’apparecchio TV/monitor.
Se la TV/monitor è dotato di un ingresso video, collegarlo alla
presa VIDEO OUT sul retro dell’unità e impostare l’uscita TV
dell’unità iPod o iPhone sulla posizione “ON”.
Nota:
Accertarsi che le impostazioni dell’unità iPod NTSC o PAL,
siano le stesse del segnale TV. Per ulteriori informazioni,
visitare la home page di Apple.
Dopo avere controllato che tutti i collegamenti sono stati
eseguiti bene, inserire la spina del cavo di alimentazione c.a.
nella presa a muro.
Nota:
Disinserire il cavo di alimentazione c.a. dalla presa a muro se
l’apparecchio non sarà usato per un lungo periodo di tempo.
ATTENZIONE
Maneggiare il cavo di alimentazione dal lato della spina. Non
estrarre la spina tirando il cavo e non toccare mai il cavo
d’alimentazione con le mani bagnate, altrimenti si può
verificare un corto circuito o scosse elettriche. Non poggiare
l’apparecchio, mobili o altri oggetti sul cavo di alimentazione,
né comprimerlo in alcun modo. Non fare mai nodi nel cavo, né
legarlo ad altri cavi. Far passare i cavi d’alimentazione in
modo tale che non sia possibile calpestarli. Un cavo
d’alimentazione danneggiato può causare un incendio o
folgorazione. Controllare il cavo d’alimentazione ogni tanto.
Se si dovesse trovare il cavo danneggiato, rivolgersi al più
vicino centro di assistenza autorizzato Pioneer per
richiederne la sostituzione.
Prima di eseguire o cambiare i collegamenti, spegnete l'apparecchio e scollegate la spina dalla presa AC.
Diffusore
destro
Antenna
FM
Alla presa di
ingresso video
Viti (non fornite in dotazione)
parete
< Appendere
alla parete >
< Montaggio >
Presa a muro
(220 V a 230 V c.a, 50 Hz/
60 Hz)
Installazione dell’antenna AM a
telaio
Diffusore
sinistro
Antenna
AM a telaio
Cavo video
(non fornite in
dotazione)
TV
n
Collegamento dell’antenna
n
Collegamento dei diffusori
l
Intrecciate tra loro i fili esposti.
l
Collegate il filo rosso al terminale
più (+) e l'altro filo al terminale meno
(–).
l
Usate gli altoparlanti con
un'impedenza di 4 ohm - 16 ohm,
infatti un'impedenza minore
potrebbe danneggiare gli
altoparlanti.
l
I terminali degli altoparlanti sono sotto tensione, la stessa
PERICOLOSA tensione della corrente di rete. Per
prevenire rischi di folgorazioni nel corso delle operazioni di
collegamento o di distacco dei cavi degli altoparlanti,
staccare il cavo di alimentazione principale prima di
toccare qualsiasi parte non isolata.
l
Non appendete questi altoparlanti alla parete o al soffitto,
poiché potrebbero causare incidenti in caso di caduta.
l
Non confondere il canale destro con quello sinistro. Il
diffusore destro è quello che si trova a destra quando si
osserva la parte anteriore dell’apparecchio.
Sbagliato
n
Connessione dell’iPod o iPhone alla TV
n
Collegamento di alimentazione CA
