13
] Подсоедините провода к плееру.
Подключите белый провод с серой полосой к (+) разъему, а другой провод к (-)
разъему. Для подключения кабеля к плееру, надавите на пластиковый язычок,
чтобы открыть разъем. Вставьте провод и отпустите язычок.

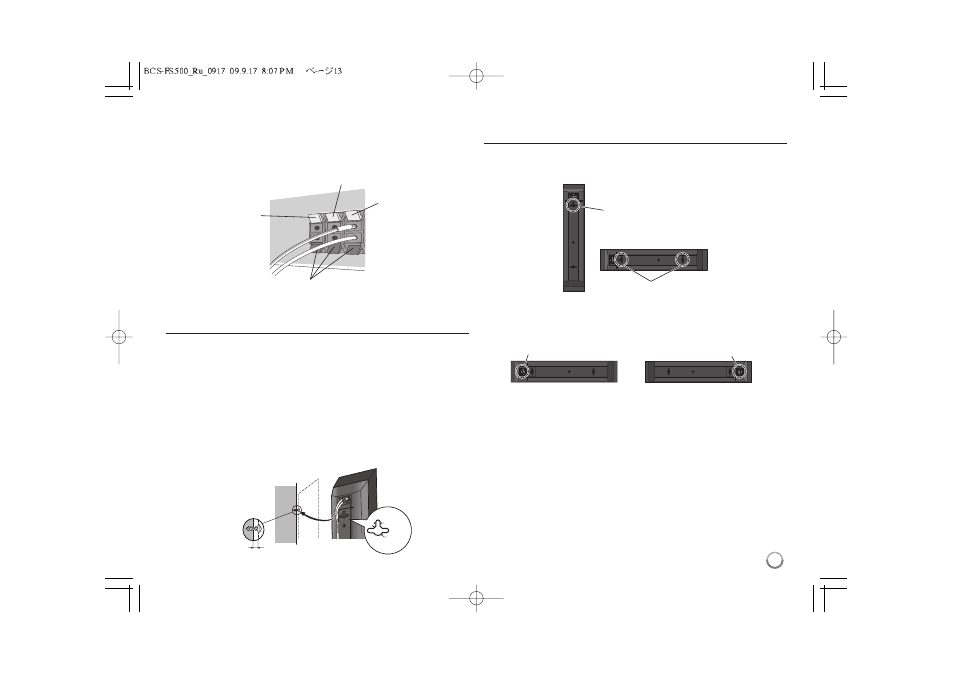

Монтаж динамиков на стене
Передние динамики имеют монтажные отверстия.
Перед установкой
• Помните, что акустическая система тяжелая, и под ее весом могут ослабнуть винты,
или стеновой материал не будет ее поддерживать, что может привести к падению
динамика. Убедитесь, что стена, предназначенная для установки динамиков,
является достаточно прочной для их поддержки. Не устанавливайте динамики на
фанерных или мягких стенах.
• Крепежные винты не входят в комплект поставки. Используйте винты, подходящие
для стенового материала и выдерживания веса динамика.
Меры предосторожности:
• Если вы не уверены в качестве и прочности стены, обратитесь за консультацией к
специалисту.
• Компания Pioneer не несет ответственности за любые несчастные случаи или
повреждения, являющиеся следствием неправильной установки.
от 5 мм до 7 мм
Крепежный винт
(не входит в
комплект поставки)
5 мм
10 мм
Белый (+)
Красный (+)
Черный (–)
Оранжевый (+)
Крепление динамиков
Передний динамик можно подвешивать на стене вертикально или горизонтально. Для
вертикального подвешивания используйте одно отверстие, а для горизонтального
подвешивания - два отверстия. На рисунке ниже показан передний правый динамик.
При монтаже динамика в горизонтальном положении, установите его так, чтобы
разъем на задней стороне динамика находился на наружном конце поверхности,
наиболее удаленном от другого динамика.
Примечание:
Не подключайте громкоговорители, входящие в комплект поставки, к усилителям,
не входящим в комплект поставки данной системы. Подключение к другому
усилителю может стать причиной неисправности или пожара.
Передний правый
Передний левый
Разъем динамика
Разъем динамика
Вертикальная установка
Горизонтальная установка
Отверстия
Отверстие
