Задняя панель – Инструкция по эксплуатации Pioneer BCS-FS500
Страница 11
11
¥ Кабель питания (для источника переменного тока)
Подключается к источнику питания.
ø SPEAKER(Разъемы) динамиков
Служат для подключения динамиков.
π Охлаждающий вентилятор
[ Разъем FM-антенны
Служит для подключения FM-антенны.
“ DIGITAL AUDIO IN (COAXIAL)
Подключение звукового оборудования через коаксиальный кабель.
] VIDEO OUT
Подключите к видеовходу телевизора.
‘ AUX (L/R) INPUT
Подключение к внешнему источнику с двухканальным аудиовыходом.
\ iPod (24 pin)
Подключение к док-станции, поставляемой в комплекте с iPod.
« DIGITAL AUDIO IN (OPTICAL)
Подключение звукового оборудования через оптический кабель.
Å PORT. IN
Подключение к портативному плееру через аудиовыход.
Í COMPONENT VIDEO (Y P
B
P
R
)
OUTPUT (PROGRESSIVE SCAN)
Подключите к входам Y Pb Pr телевизора.
Î Порт LAN
Предназначен для подключения к постоянно действующей широкополосной
сети информационного обмена.
Ï HDMI IN (Type A) 1/2
Подключение к внешнему источнику с HDMI-выходом.
Ì HDMI OUT (тип A)
Подключите к входам HDMI телевизора. (Интерфейс для цифрового аудио и
видео.)

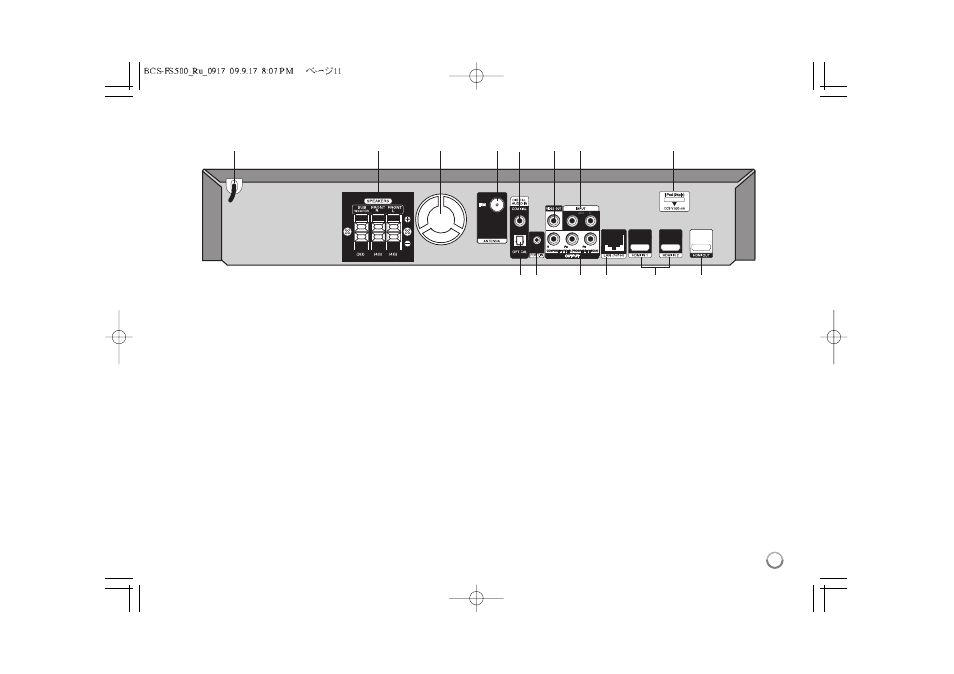

Задняя панель
¥
ø
π
[
“
]
‘
\
« Е
Н
О
П
М
