7

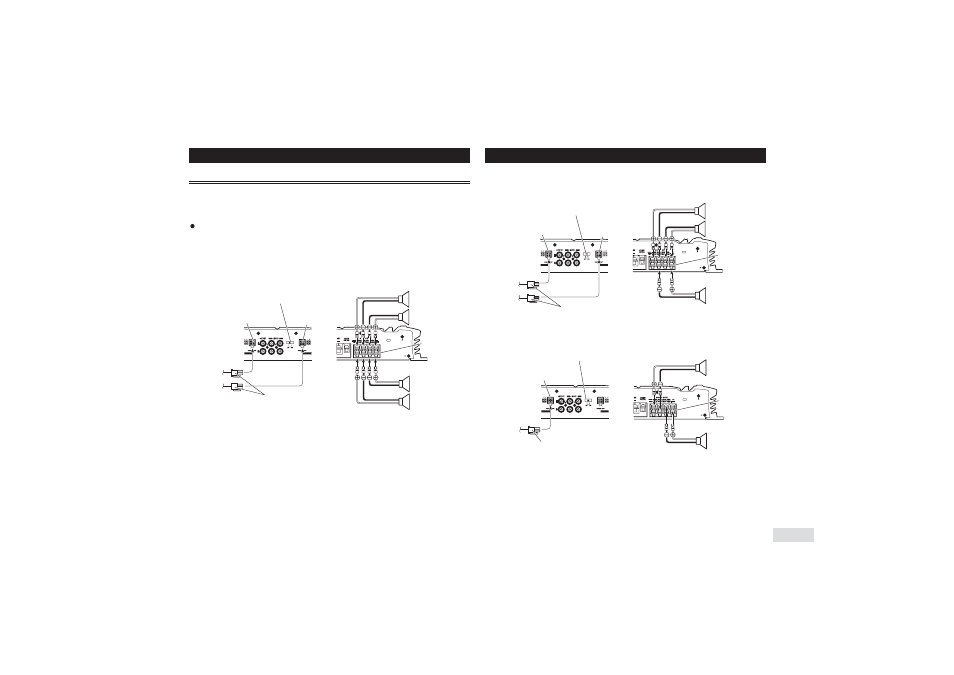

Подключение аппарата
Подключение проводов АС
Акустические системы могут подключаться в четырехканальном, трехканальном (стерео +
моно) или двухканальном (стерео, моно) режиме.
Подсоедините провода АС для соответствующего режима так, как указано на рисунках ниже.
Если подключен вход RCA или вход акустической системы, выход RCA начинает функциони
ровать. Не подсоединяйте одновременно вход RCA и вход АС.
Четырехканальный режим
Переключатель входов
Для активации двухканального входа сдвиньте этот
переключатель влево. Для активации четырехканаль
ного входа сдвиньте этот переключатель вправо.
Входной разъем А
акустической системы Входной разъем B
акустической системы
Входной соединитель к АС
(левая)
Выход А на акустическую
систему
(правая)
(левая)
Выход B на акустическую
систему
(правая)
Клеммы выхода на АС
Трехканальный режим
Входной разъем А
акустической системы Входной разъем B
акустической системы
Входной соединитель к АС
Переключатель входов
Для активации двухканального входа сдвиньте этот
переключатель влево. Для активации четырехканаль
ного входа сдвиньте этот переключатель вправо.
(левая)
Выход А на акустическую
систему
(правая)
Клеммы выхода на АС
Выход В на акустическую
систему
(моно)
Двухканальный режим (стерео)
Переключатель входов
Сдвиньте этот переключатель влево.
Входной соединитель к АС
Входной разъем А
акустической системы
Клеммы выхода на АС
АС (левая)
АС (правая)
