Pioneer GM-4000F - Инструкция (Страница 6)

6 Подключение аппарата

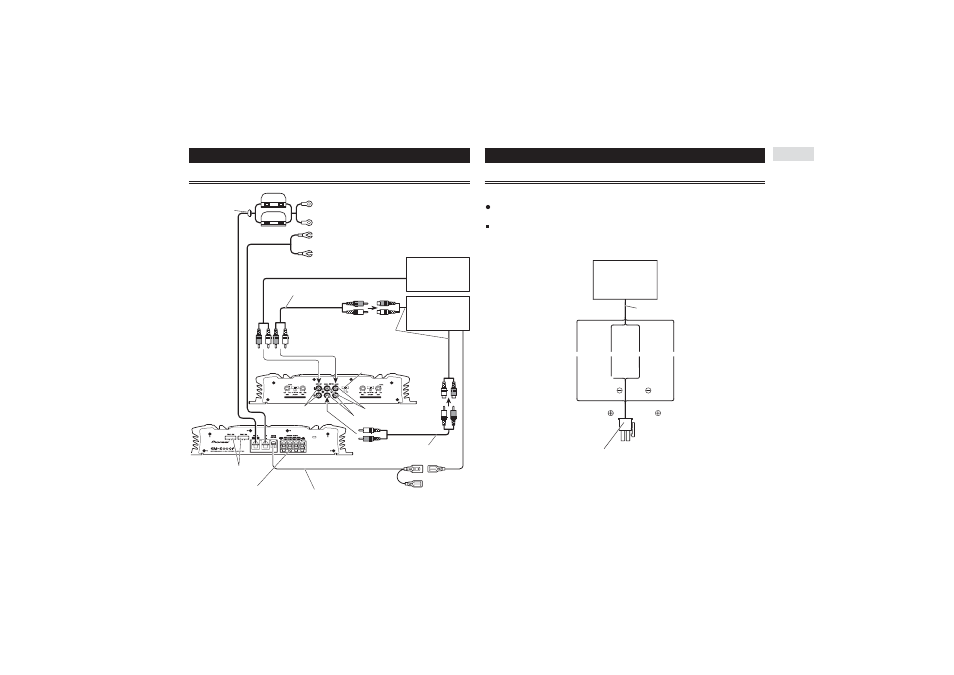

Схема соединений
Проходная
изоляционная втулка
Предохранитель (30 А)
Специальный красный провод аккумулятора (RD 223) (продается отдельно)
После выполнения всех других соединений усилителя соедините им име
ющийся на усилителе разъем для провода аккумулятора с положительной
(+) клеммой аккумулятора.
Провод заземления (черный) (RD 223) (продается отдельно)
Соедините с металлической деталью кузова или шасси.
Соединительные провода со штекерами RCA
(продаются отдельно)
Вход RCA Усилитель с входными
гнездами RCA
Предохранитель (30 А)
Внешний выход
Если используется только один входной ште
кер, не подключайте что либо другое к входно
му гнезду В типа RCA.
Стереосистема автомо
биля с выходными гнез
дами типа RCA
Передняя панель
Переключатель входов
Для активации двухканального входа сдвиньте этот
переключатель влево. Для активации четырехканаль
ного входа сдвиньте этот переключатель вправо.
Выходные гнезда RCA Входное гнездо В типа RCA
Входное гнездо А типа RCA
Предохранитель (20 А) х 2
Задняя панель
Соединительные провода со штекерами RCA
(продаются отдельно)
Разъем выхода на АС
Инструкции по подключению акустических
систем смотрите в разделе «Подключение
кабелей АС». Провод дистанционного управления системой (продается отдельно)
Штыревой соединитель (штекер) этого провода подключите к разъему дистанционного
управления системой на автомобильной стереосистеме («SYSTEM REMOTE CONTROL»).
Гнездовой соединитель (розетку) можно подключить к разъему релейного управления ав
томатической антенной. Если у автомобильной стереосистемы нет разъема дистанцион
ного управления системой, подключите штекер к клемме питания через замок зажигания.
Использование входа АС
Подсоедините провода, выходящие из стереофонической системы автомобиля к усилителю,
воспользовавшись прилагаемым входным соединителем АС.
Не подсоединяйте одновременно вход RCA и вход АС.
Соединения при использовании входа АС
Стереофоническая
система автомобиля
Провод выходного сигнала, подаваемого на АС
Входной соединитель АС
Для соединения с входными гнездами АС данного устройства
Белый/черный:
левый
Серый/черный:
правый
Белый/черный:
левый
Серый:
правый
