Подключение телевизора и компонентов воспроизведения

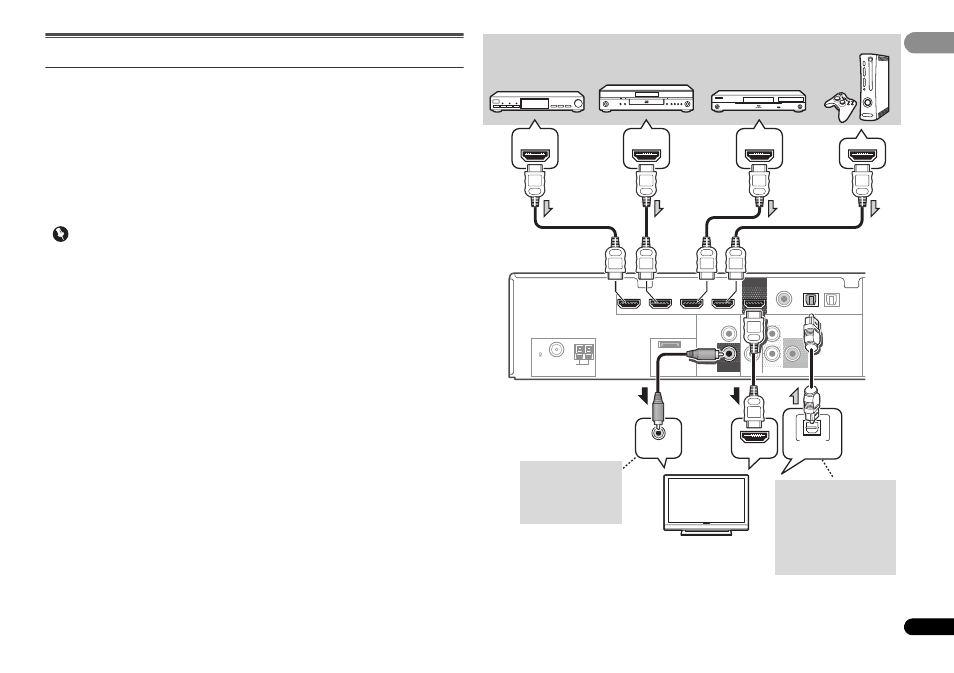

Подключение с помощью HDMI
При наличии компонента с интерфейсом HDMI или DVI (с HDCP) (проигрыватель Blu-ray Disc, и др.),
его можно подключить к данному ресиверу с помощью имеющегося в продаже кабеля HDMI.
Если телевизор и компоненты воспроизведения поддерживают функцию Control по HDMI, можно
использовать обычные функции Control по HDMI (см.
Функция Управление по HDMI
на стр. 31).
• Следующее подключение/настройка требуется для прослушивания звучания телевизора через
ресивер.
-
Если телевизор не поддерживает функцию возвратного аудиоканала через HDMI, подключите
ресивер и телевизор через аудиокабели (как показано).
-
Если телевизор поддерживает функцию возвратного аудиоканала через HDMI, звук с телевизора
вводится в ресивер через терминал HDMI, поэтому нет необходимости подсоединять
аудиокабель. В таком случае, установите параметр ARC в HDMI Setup на ON (см.
HDMI Setup
на стр. 31).
Внимание
• Если ресивер подключается к телевизору с помощью кабеля HDMI, экранный дисплей
(OSD) не будет отображаться. Убедитесь, что для подключения используется стандартный
аналоговый видеокабель RCA. В таком случае, переключитесь на аналоговый вход
телевизора, чтобы увидеть экранный дисплей устройства на телевизоре (для настройки и
т.д.).
• Если функция Control по HDMI установлена на ON (ВКЛ), ресивер подключен к совместимому
телевизору кабелем HDMI и вход телевизора переключается на композитный, то вход ресивера
может автоматически переключиться на TV. Если это произойдет, переключите вход ресивера
обратно на начальный вход или установите на OFF функцию Control по HDMI (см.
HDMI Setup
на стр. 31).
HDMI
AUDIO
VIDEO
SURR BACK/
FRONT HEIGHT
PRE OUT
ASSIGNABLE
ANTENNA
OPTICAL
SUBWOOFER
R
L
(Single)
OUT
MONITOR
OUT
ANALOG
AUX
IN
(
ANALOG
AUX
)
IN
COAXIAL
CD IN
STB IN
GAME IN
BD/BDR IN
DVD/DVR IN
TV IN
DIGITAL AUX IN
FM
UNBAL
75
AM LOOP
ADAPTER PORT
(
OUTPUT 5 V
0.1 A MAX
)
VIDEO IN
HDMI IN
HDMI OUT
HDMI OUT
HDMI OUT
DIGITAL AUDIO OUT
OPTICAL
Телевизор, совместимый с HDMI/DVI
Компоненты, совместимые с HDMI/DVI
Это подключение
необходимо, чтобы
увидеть экранный
дисплей устройства на
телевизоре.
Если телевизор не
поддерживает функцию
возвратного аудиоканала
через HDMI, данное
подключение требуется
для прослушивания
звучания телевизора через
ресивер.
Приставка
Проигрыватель DVD,
рекордер HDD/DVD
Проигрыватель Blu-ray Disc,
рекордер Blu-ray Disc
Игровая приставка
