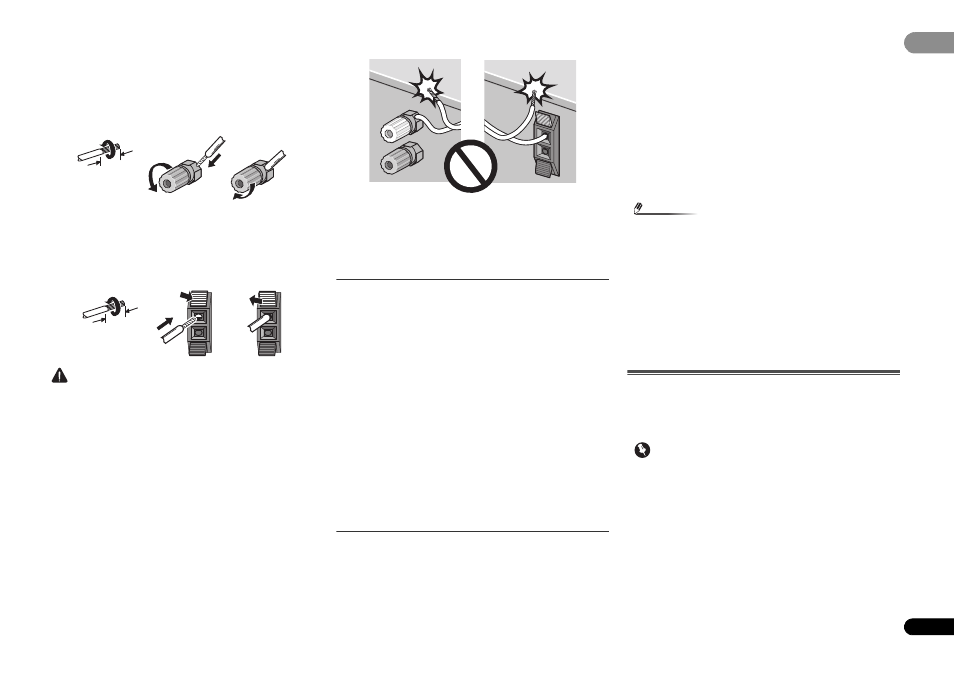

Подключение проводов
Зажимы передних громкоговорителей:
1 Скрутите оголенные жилы провода.
2 Ослабьте зажим контакта и вставьте оголенный
провод.
3 Зажмите контакт.
Другие терминалы громкоговорителей:
1 Скрутите оголенные жилы провода.
2 Откройте защитные выступы и вставьте оголенный
провод.
3 Отпустите защитные выступы.
ОСТОРОЖНО
• На контактах громкоговорителей имеется ОПАСНОЕ
ДЛЯ ЖИЗНИ напряжение. Во избежание опасности
поражения электрическим током при подключении или
отключении кабелей громкоговорителей отсоединяйте
кабель питания, прежде чем прикасаться к любым
неизолированным деталям.
• Оголенные концы провода громкоговорителя должны быть
обязательно скручены и вставлены в контакт
громкоговорителя до конца. Если любой из неизолированных
проводов громкоговорителя коснется задней панели, это
может вызвать отключение питания в цепью защиты.
• Не допускайте контакта оголенного кабеля громкоговорителя
с корпусом ресивера.
-
Если произойдет контакт оголенного кабеля
громкоговорителя с любой металлической частью корпуса
ресивера, это может повредить громкоговоритель и стать
причиной задымления и возгорания.
Надежно вставьте кабели громкоговорителей в зажимы
и убедитесь, что кабель не выпадает из зажима.
Подключение задних громкоговорителей
объемного звучания или передних верхних
громкоговорителей
Подключите выходы PRE OUT SURR BACK/FRONT HEIGHT
на устройстве к дополнительному усилителю, чтобы добавить
задний громкоговоритель объемного звучания или передний
верхний громкоговоритель.
• При выполнении вышеуказанных подключений, необходимо
задать настройку выхода предварительного усилителя.
Выберите Surr.Back, если подключен задний
громкоговоритель объемного звучания, и Height, если
подключен передний верхний громкоговоритель (возможна
любая настройка, если не подключен ни задний
громкоговоритель объемного звучания, ни передний верхний
громкоговоритель) (см.
Настройка выхода
предварительного усилителя
на стр. 29).
• Для одного громкоговорителя можно также подключать
дополнительный усилитель к выходам PRE OUT заднего
тылового канала. В этом случае подключайте усилитель
только к левому (L (Single)) разъему.
Переключение терминалов громкоговорителей
Возможны три настройки системы громкоговорителей.
Используйте кнопку
SP-AB
для выбора настройки
терминала громкоговорителя.
Нажмите повторно для выбора настройки терминала
громкоговорителя:
• SP:A ON – Звук выводится из громкоговорителей,
подключенных к терминалам громкоговорителя A и PRE OUT
SURR BACK/FRONT HEIGHT (возможно многоканальное
воспроизведение).
• SP:B ON – Звук выводится с двух громкоговорителей,
подключенных к терминалам громкоговорителя B (возможно
только стереофоническое воспроизведение).
• SP:A+B ON – Звук выводится с терминалов
громкоговорителя A, с двух громкоговорителей,
подключенных к терминалам громкоговорителя B, и с
низкочастотного громкоговорителя. Для многоканальных
источников понижающее микширование выполняется только
в том случае, если выбран режим STEREO или STEREO ALC
для стерео выхода с терминалов громкоговорителей A и B.
• SP: OFF – Звук через громкоговорители не выводится.
Примечание
• Доступны только функции
SP:A ON
и
SP: OFF
, когда
«Speaker System» (система громкоговорителей)
установлена на
Normal
(см. Акустическая система на
стр. 27).
• Воспроизведение звука низкочастотным громкоговорителем
зависит от настроек, описанных в разделе
Speaker Setting
(Настройка громкоговорителей)
на стр. 28. Однако, если
выше выбран пункт SP:B ON, из низкочастотного
громкоговорителя звук слышен не будет (канал
низкочастотных эффектов не декодирован).
• Все терминалы громкоговорителей выключаются при
подключении наушников.
Подсоединение кабелей
Не перегибайте кабели поверх устройства (как показано на
рисунке). В противном случае магнитное поле, генерируемое
трансформаторами этого устройства, может вызвать помехи в
громкоговорителях.
Внимание
• Перед выполнением или изменением схем подсоединения
отключите кабель питания от розетки переменного тока.
• Перед отсоединением кабеля питания переключите питание в
режим ожидания.
1
2
3
10 мм
1
2
3
10 мм
