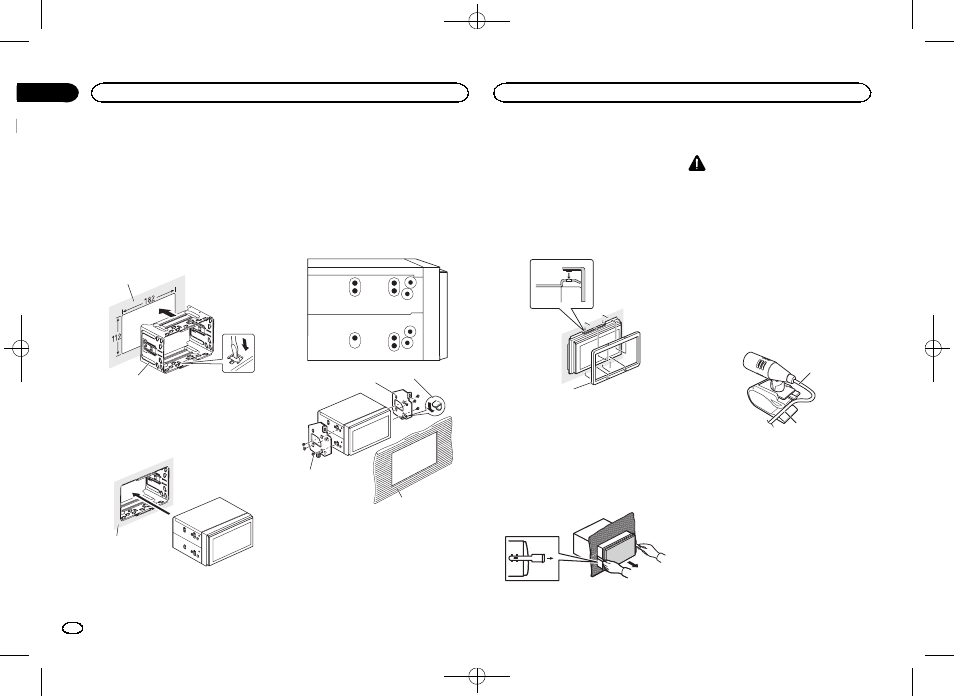

Установка с кронштейном
1 Установите кронштейн на приборную
панель.
После установки кронштейна на приборную
панель выберите подходящие фиксаторы,
исходя из толщины материала приборной
панели, и подогните их. (С помощью верхних
и нижних фиксаторов закрепите данное ус-
тройство как можно надежнее. Для надеж-
ной фиксации устройства необходимо
подогнуть фиксаторы на 90 градусов.)
1
2
1 Приборная панель
2 Кронштейн
(
входит в комплект поставки)
2 Установите устройство.
1
1 Приборная панель
Установка с помощью
резьбовых отверстий на
боковых панелях устройства
% Крепление устройства на заводской
установочный кронштейн.
Расположите устройство таким образом,
чтобы его резьбовые отверстия совпадали с
резьбовыми отверстиями кронштейна, и за-
тяните по 3 винта на каждой стороне.
1 2
3
4
1 Подогните зажим, если он мешает уста-
новке.
2 Заводской установочный кронштейн
3 Используйте винты либо с круглыми (5 мм
× 8
мм), либо с плоскими головками (5 мм
× 9 мм), в зависимости от формы отвер-
стий под винты кронштейна.
4 Приборная панель или консоль
Примечание
В некоторых автомобилях между данным ус-
тройством и приборной панелью может об-
разоваться зазор. Чтобы заполнить зазор,
используйте рамку, входящую в комплект по-
ставки.
Демонтаж устройства
1 Снимите рамку.
1
1 Декоративная рамка
! Снятие передней панели облегчает до-
ступ к декоративной рамке.
2 Вставьте прилагаемые экстракторы с
обеих сторон устройства до щелчка.
3 Вытяните устройство изприборной
панели автомобиля.
Установка микрофона
ВНИМАНИЕ
Не допускайте наматывания провода микро-
фона вокруг колонки рулевого управления
или рычага переключения передач. Это
очень опасно! Установите это устройство
таким образом, чтобы оно не затрудняло во-
ждение.
Примечание
Установите микрофон в таком положении,
чтобы он мог уловить голос человека, упра-
вляющего системой.
При установке микрофона на
солнцезащитном козырьке
1 Уложите провод микрофона в канавку.
1
2
1 Провод микрофона
2 Канавка
2 Установите держатель микрофона на
солнцезащитном козырьке.
Установите держатель микрофона при под-
нятом солнцезащитном козырьке. (Опуска-
ние козырька приведет к ухудшению
идентификации голоса при использовании
голосовых команд.)
Установка
