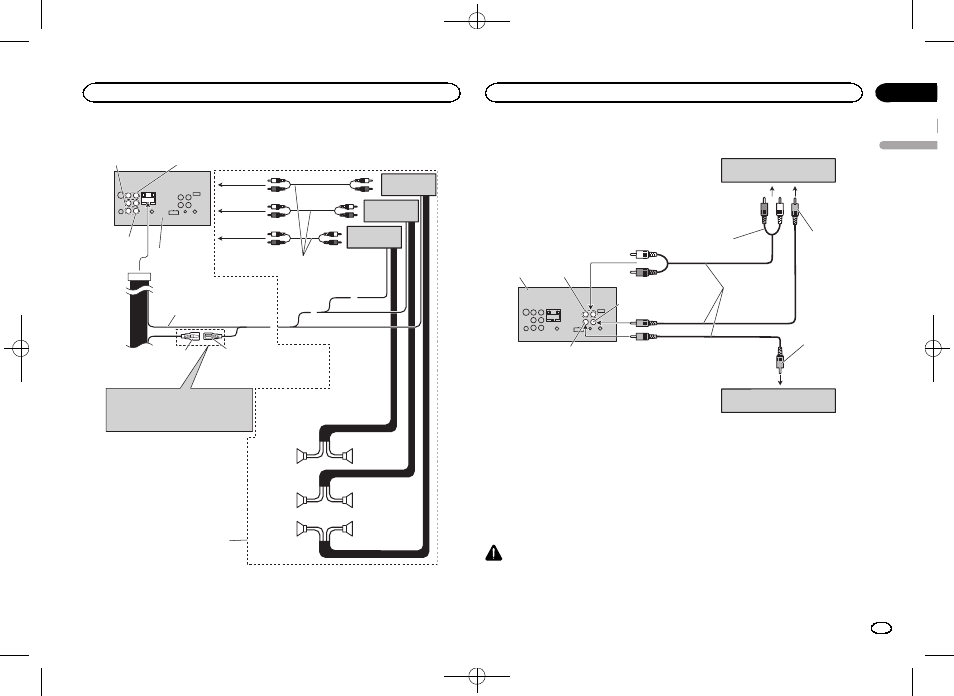

При подключении к усилителю мощности (продается отдельно)












Синий/белый
Подключите к клемме системы
контроля усилителя мощности
(макс. 300 мА 12 В пост. ток).
Синий/белый (6*)
Подключите к клемме управления
реле автомобильной антенны
(макс. 300 мА 12 В пост. ток).
Расположение штекера разъема ISO на различных
автомобилях может отличаться.
Если штекер 5 предназначен для управления
антенной, подсоедините 5* к 6*. На других
автомобилях подключать 5* к 6* запрещается.
Синий/белый (5*)
Соедините с кабелями RCA
(продаются отдельно)
Передний
динамик Выполните данные подключения, когда
используется усилитель, который не
входит в состав обязательного
оборудования.
Система дистанционного
управления
Задний
динамик
Задний
динамик
Левый Правый
Передний
динамик
Усилитель мощности
(продается отдельно)
Усилитель мощности
(продается отдельно)
Усилитель мощности
(продается отдельно)
Низкочастотный
динамик
Низкочастотный
динамик
К заднему
выходу
К переднему
выходу
К выходу
низкочастотного
динамика
Данное
устройство
Задний выход Передний выход
Выход
низкочастотного
динамика
При подключении внешнего видеоустройства и дисплея
Внешний видео компонент
(продается отдельно)
Аудио вход
(
R IN, L IN)
Дисплей с входными разъемами
типа RCA (продается отдельно)
К видео-вводу
К видео-выходу
К аудио-выходам
Данное
устройство
Кабели RCA
(продаются отдельно)
Выход заднего
монитора (
V OUT)
Видео вход ( V IN)
! При подключении внешнего видеоустрой-
ства необходимо изменить настройку AV
вход в меню System Menu.
См. раздел Настройка аудио/видеовхода
на стр. 38.
Задний видеовыход данного устройства слу-
жит для подключения дисплея, предназна-
ченного для просмотра DVD и т.п.
пассажирами на задних сиденьях.
ПРЕДУПРЕЖДЕНИЕ
! Запрещается устанавливать задний дисплей
в местах, где он может быть виден водителю
во время движения.
