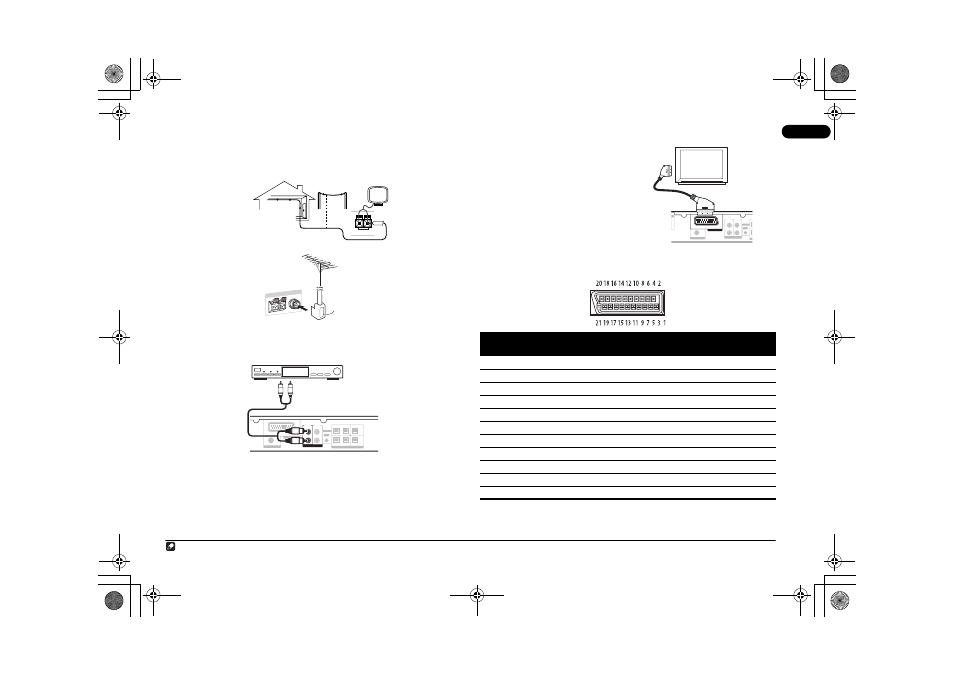

22
Ru
Глава 9
Другие подключения
Подключение внешних антенн
В качестве внешней антенны AM используйте 5 до 6 метровый кабель с виниловой изоляцией,
который устанавливается внутри помещения или снаружи. Не отсоединяйте рамочную
антенну. Используйте только имеющуюся в комплекте рамочную антенну AM.
Для подключения внешней антенны FM используйте разъем PAL.
Подключение вспомогательных звуковых компонентов
Через стереофонические аналоговые входы можно подсоединять внешние устройства,
например, кассетный магнитофон или MD-плеер для воспроизведения через систему.
•
Подсоедините к гнездам (LINE 2) AUDIO IN (АУДИОВХОД) аналоговые выходы
внешнего воспроизводящего устройства.
Для подсоединения используйте стереофонические кабели с штекерными соединителями
RCA.
Использование выхода SCART AV
Выход SCART позволяет получать лучшее качество изображения, чем стандартный
композитный видеовыход. Соединитель SCART AV используется для видео и аудиовыхода.
1
•
Для подсоединения (LINE 1) AV
CONNECTOR к вашему телевизору,
используйте имеющийся в продаже
кабель SCART.
Разводка разъема SCART
На схеме ниже показана разводка 21-штырькового разъема SCART. Этот разъем обеспечивает
передачу видео- и аудиосигналов при подключении к совместимому цветному телевизору или
монитору.
Наружная антенна
5 м до 6 м
Внутренняя антенна
(провод с виниловой
изоляцией)
AM LOOP
ANTENNA
Разъем PAL
SURROUND
SUB
WOOFER
FRONT
CENTER
SPEAKERS (4 - 6 )
R
L
R
R
L
L
R
L
AV CONNECTOR
VIDEO OUT
OUT
LINE
OUT
LINE 2
IN
LINE 1
CONTROL
AUDIO
К Audio
(Аудио)
выходу
Кассетный магнитофон и т.д.
Примечание
1 Существует несколько конфигураций кабелей SCART. Удостоверьтесь, что тот, который вы достали, совместим с этой системой и вашим телевизором/монитором (смотрите Разводка разъема SCART ниже).
Номер
штырька
Назначение
Номер
штырька
Назначение
1
Аудиовыход П
12
Нет соединения
2
Аудиовход П
13
Заземление (видео)
3
Аудиовыход Л
14
Заземление (видео)
4
Заземление (аудио)
15
ВЫХОД R или C
5
Заземление (видео)
16
НЕТ СОЕДИНЕНИЯ
6
Аудиовход Л
17
Заземление (видео)
7
ВЫХОД B
18
Заземление (видео)
8
Статус
19
Видео или ВЫХОД Y
9
Заземление (видео)
20
Нет соединения
10
Нет соединения
21
Заземление (видео)
11
ВЫХОД G
AUDIO
R
L
R
L
AV CONNECTOR
VIDEO OUT
OUT
LINE
OUT
LINE 2
IN
LINE 1
75
CONTROL
Телевизор
К входу
SCART
