36

Ru

Глава 12

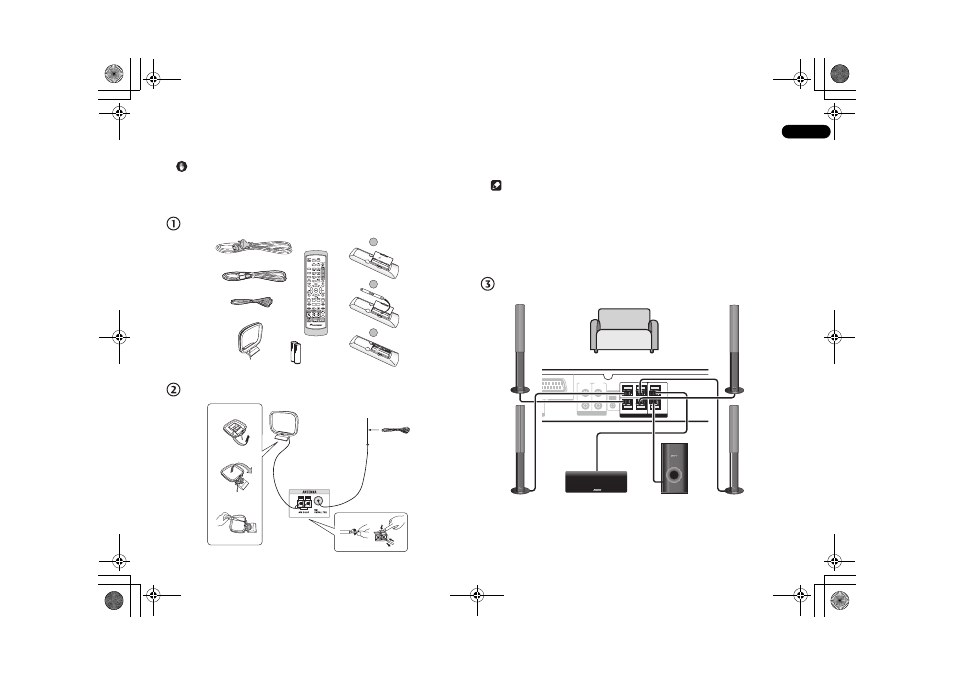

Руководство по установке для DCS-370

Настройка Ресивера DVD/CD

Предупреждение

• При подсоединении системы или изменении соединений, удостовертесь, что питание

отключено при помощи кнопки STANDBY/ON, и отсоедините шнур питания от розетки

питания.

• Не используйте эти громкоговорители с любой другой системой или усилителем, так как

это может привести к повреждению или пожару.

1

Снимите предохранительные щитки с контактов антенны AM.

2

Откройте контакты, затем полностью введите шнур в каждый терминал.

3

Верните защитные выступы в исходное положение для предохранения и

закрепления контактов антенны AM.
4

Прикрепите рамочную антенну AM к специальной стойке.

Чтобы прикрепить антенну к стойке, отогните стойку в направлении стрелки (рис. а), затем

закрепите рамочную антенну на стойке с помощью зажима (рис. б).

Примечание

• Чтобы установить антенну AM на стене или другой поверхности, сначала прикрепите

стойку к поверхности с помощью винтов (рис. в), а затем закрепите антенну на стойке.

Убедитесь в качестве приема.

5

Поместите антенну AM на плоскую поверхность и установите ее в направлении

наилучшего приема.

Не допускайте соприкосновения антенны с металлическими предметами, не размещайте ее

рядом с компьютером, телевизором и другими электроприборами.
6

Подсоедините шнур антенны FM к терминалу антенны FM UNBAL 75

Ω.

Чтобы улучшить прием, полностью вытяните проволочную антенну FM и прикрепите ее к

стене или дверной раме. Не допускайте, чтобы антенна свешивалась или спутывалась.

Для наилучшего объемного звучания настройте ваши громкоговорители как показано

выше. Передние левые и правые громкоговорители должны находиться на расстоянии

прибизительно от 1,8 до 2,7 м. друг от друга.

Проверьте имеются ли у вас все аксессуары, затем вставьте батарейки в пульт

дистанционного управления.

Подсоедините антенны AM и FM к задней панели DVD/CD ресивера.

Используйте только имеющуюся в комплекте рамочную антенну AM.

1

2

3

Кабель питания

Видеокабель

Антенна FM

Рамочная антенна AМ

Пульт дистанционного
управления

Сухие батареи
AA/R6 (для
подкрепления
функционирован
ия системы)

4

6

рис. А

рис. Б

рис. В

1

2

3

Подсоедините каждый громкоговоритель, используя кабели громкоговорителя с

цветовой маркировкой. Подберите их к терминалам громкоговорителей с цветовой

маркировкой на задней панели DVD/CD ресивера.

SURROUND

SUB

WOOFER

FRONT

CENTER

AUDIO

R

L

R

R

L

L

R

L

AV CONNECTOR

T

OUT

LINE
OUT

LINE 2
IN

LINE 1

CONTROL

SPEAKERS (4 - 6 )

Передний

левый

(белый)

Передний
правый
(красный)

Левый объемного

звучания (синий)

Правый объемного

звучания (серый)

Положение для

прослушивания

Центральный

(зеленый)

Низкочастотный

громкоговоритель

(пурпурный)
