Другие подключения

09

47

Ru

Используйте кнопку SPEAKERS на передней панели

для выбора настроек системы громкоговорителей.

Как упоминалось выше, если выбран пункт Normal (SB),

при помощи этой кнопки будет просто включаться или

выключаться основная система громкоговорителей (A).
Нажмите повторно для выбора настройки системы

громкоговорителей:

SP

A – звук выводится через систему

громкоговорителей A и тот же самый сигнал выводится

через разъемы предварительного усилителя.

SP

B – звук выводится через два громкоговорителя,

подключенные к системе громкоговорителей B.

Многоканальные источники прослушиваться не будут.

Тот же самый сигнал выводится через разъемы

предварительного усилителя заднего канала объемного

звучания.

SP

AB – звук выводится через систему

громкоговорителей A (до 5 каналов в зависимости от

источника), два громкоговорителя системы B и

низкочастотный громкоговоритель. Через систему

громкоговорителей B будет выводится тот же звук, что

и через систему A (многоканальное звучание будет

декодироваться в 2-канальное).

SP

 (выкл.) – звук через громкоговорители не

выводится. Через разъемы предварительного усилителя
(включая и низкочастотный громкоговоритель, если он

подключен) выводится тот же самый звук, что и при

выбранной системе громкоговорителей A.

Подключение передних

громкоговорителей к двум

усилителям

При подключении громкоговорителей к двум усилителям

высокочастотный и низкочастотный динамики

подключаются к двум разным усилителям (в данном случае

к разъемам передних и задних громкоговорителей

объемного звучания) для повышения качества разделения

звука. Для этого используемые громкоговорители должны

иметь возможность подключения к двум усилителям (иметь

отдельные разъемы для высоких и низких частот), и

повышение качества звучания будет зависеть от типа

используемых громкоговорителей.
1

Подсоедините громкоговорители в соответствии с

приведенными ниже указаниями.

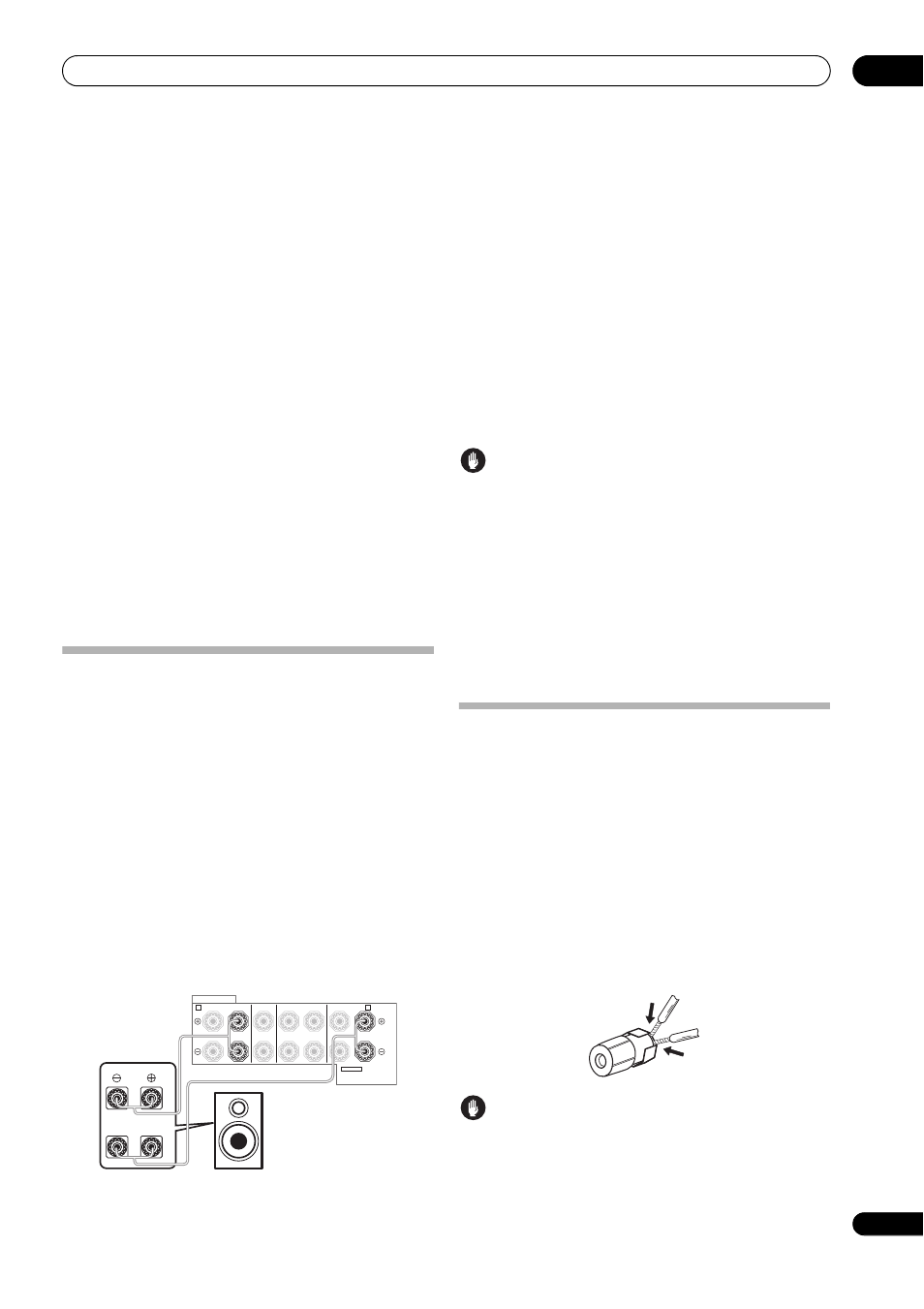

На схеме ниже показаны соединения при подключении

двух усилителей к переднему левому громкоговорителю.

Подключите правый громкоговоритель аналогичным

образом.

Поскольку на разъемы переднего и заднего

громкоговорителей объемного звучания выводится один и

тот же аудиосигнал, не важно какой из наборов (передние

или задние объемного звучания) подключен к каким

разъемам (High (высокочастотным) или Low
(

низкочастотным)) громкоговорителя.

• Убедитесь в том, что подключение +/ выполнено

правильно.

2

Выберите настройку «Front Bi-Amp» (Подключение

передних громкоговорителей к двум усилителям) в

меню «Surr Back System» (Система задних

громкоговорителей объемного звучания).

См. раздел Настройка задних громкоговорителей

объемного звучания на стр. 37 для получения информации

об использовании разъемов задних громкоговорителей

объемного звучания.

Предупреждение

• Большинство громкоговорителей с разъемами High

(

высокочастотными) и Low (низкочастотными)

имеют две металлических пластины для соединения

разъемов High (высокочастотных) и Low
(

низкочастотных). При подключении двух усилителей

к громкоговорителям эти пластины необходимо

удалить во избежание серьезных повреждений

усилителя. Для получения дополнительной

информации см. руководство для громкоговорителя.

• Если используемые громкоговорители имеют съемный

разделительный фильтр, убедитесь в том, что при

подключении двух усилителей он не снят. Это может

привести к повреждению громкоговорителей.

Двухпроводное подключение

громкоговорителей

Двухпроводное подключение выполняется в основном по

тем же причинам, что и подключение к разным усилителям,

но также позволяет устранить помехи, вносимые

проводами, что дает более высокое качество звука. Для

этого используемые громкоговорители также должны

иметь возможность двухпроводного подключения (иметь

отдельные контакты для высоких и низких частот). При

двухпроводном подключении убедитесь в том, в

Настройка задних громкоговорителей объемного звучания

на стр. 37 выбраны параметры Normal (SB) (Обычный ОЗ)

или 2nd Zone (Вторая зона).

Для двухпроводного подключения громкоговорителя

подсоедините два кабеля громкоговорителя к разъему

громкоговорителя на ресивере.

Предупреждение

• Убедитесь в том, что при двухпроводном подключении

используются параллельные (а не последовательные,

что бывает довольно редко) соединения.

• Не подключайте различные громкоговорители к

одному и тому же разъему таким образом.

SPEAKERS

A

B

R

L

R

L

R

L

(Single)

FRONT

CENTER

SURROUND

SURROUND BACK /

SELECTABLE

SEE INSTRUCTION MANUAL

High

Low

Передний левый

громкоговоритель
