Подключение оборудования 03
20
Ru

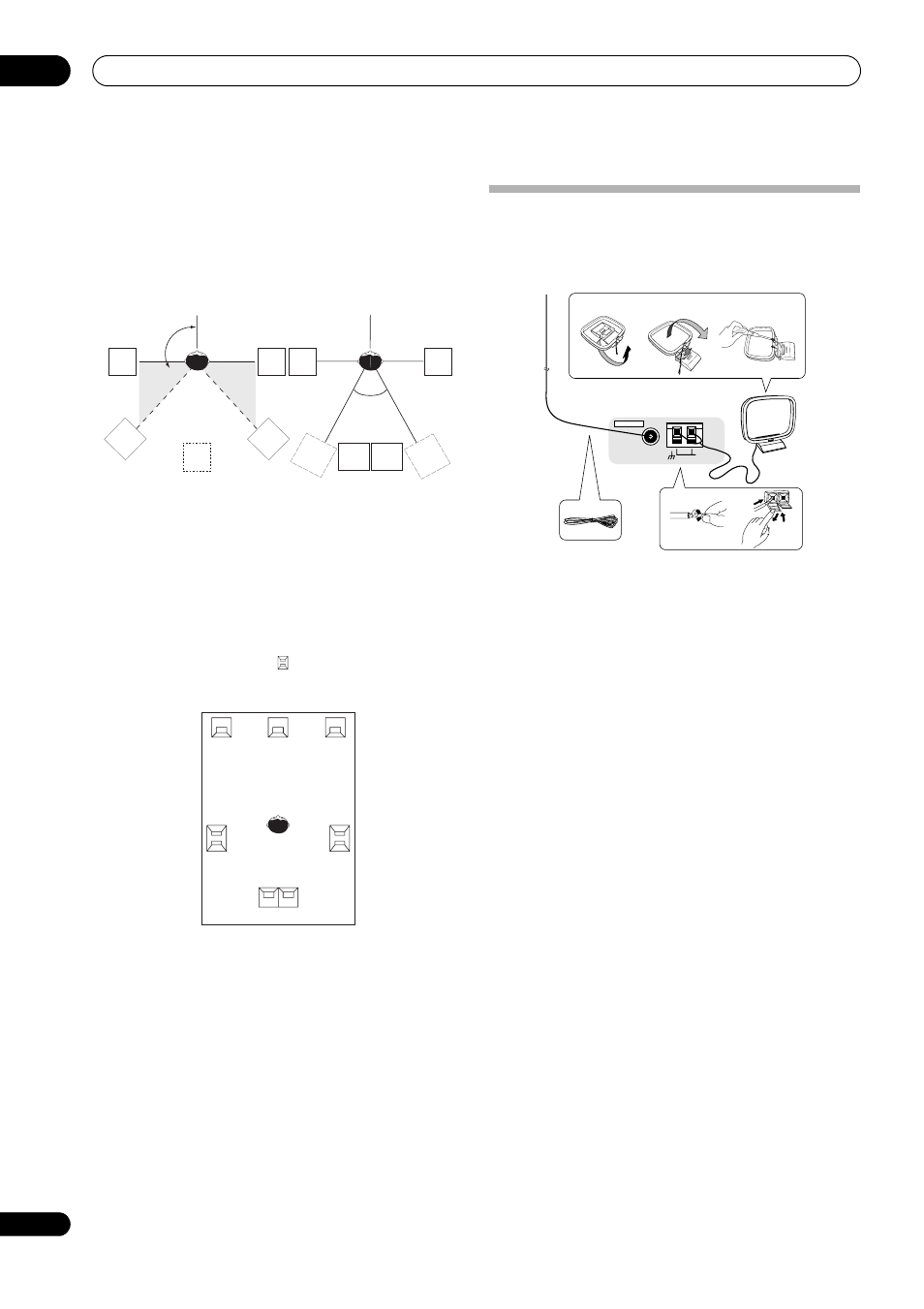

На схемах ниже показаны рекомендуемые варианты
размещения громкоговорителей объемного звучания и
задних громкоговорителей объемного звучания. На первой
схеме (рис. A) показано размещение с одним
подключенным задним громкоговорителем объемного
звучания (или без него). На второй схеме (рис. Б) показано
размещение с двумя задними громкоговорителями
объемного звучания.
• Если используются два задних громкоговорителя
объемного звучания, THX рекомендует разместить их
на одинаковом расстоянии от точки прослушивания
(см. ниже).
Настройка системы громкоговорителей THX
Если в распоряжении имеется полная система
громкоговорителей THX, следуйте инструкциям на схеме
ниже. Обратите внимание, что громкоговорители
объемного звучания (символ обозначает
громкоговорители с двухполюсным излучением) должны
звучать под углом, параллельно слушателю.
• Если имеются два громкоговорителя, THX рекомендует
размещать их на равном расстоянии до места
прослушивания для следующих режимов THX: THX
Select2 CINEMA, THX MUSICMODE и THX GAMES
MODE.
Подключение антенн
Подключите рамочную антенну АМ и проволочную
антенну FM, как показано ниже. Для улучшения приема и
качества звука подключите внешние антенны (см. раздел
Подключение внешних антенн на стр. 21).
1 Снимите предохранительные щитки с контактов
антенны AM.
2 Откройте защитные выступы, вставьте по одному
проводу в каждый разъем до конца, затем отпустите
выступы для фиксации проводов антенны AM.
3 Прикрепите рамочную антенну AM к специальной
стойке.
Чтобы прикрепить антенну к стойке, отогните стойку в
направлении стрелки (рис. а), затем закрепите рамочную
антенну на стойке с помощью зажима (рис. б).
• Чтобы установить антенну AM на стене или другой
поверхности, сначала прикрепите стойку к поверхности
с помощью винтов (рис. в), а затем закрепите антенну на
стойке. Убедитесь в качестве приема.
4 Установите антенну AM на плоскую поверхность и в
направлении наилучшего приема.
5 Подключите проволочную антенну FM таким же
образом, как рамочную антенну AM.
Чтобы улучшить прием, полностью вытяните проволочную
антенну FM и прикрепите ее к стене или дверной раме. Не
допускайте, чтобы антенна свешивалась или спутывалась.
90° до 120°
0° до 60°
рис. A рис. Б
SR
(OП)
SR
(OП)
SB
(ЗО)
SR
(OП)
SL
(OЛ)
SL
(OЛ)
SL
(OЛ)
SBL
(ЛЗО)
SBL
(ЛЗО)
SBR
(ПЗО)
SBR
(ПЗО)
L (Л)
SL(OЛ)
Объемное
звучание
Объемное
звучание
Задний громкоговоритель
объемного звучания
SBL
(ЛЗО)
SBR
(ПЗО)
SR(OП)
C (Ц) R (П)
AM LOOP
FM UNBAL 75 Ω
ANTENNA
3
1 2
4
5
рис.a рис.б рис.в
