Подключение аппарата
Подключение аппарата
Использование входа АС
Подсоедините провода, выходящие из стереофонической системы автомобиля к усилителю,
воспользовавшись имеющимся на нем входным разъемом АС.
Не подсоединяйте одновременно вход RCA и вход АС.

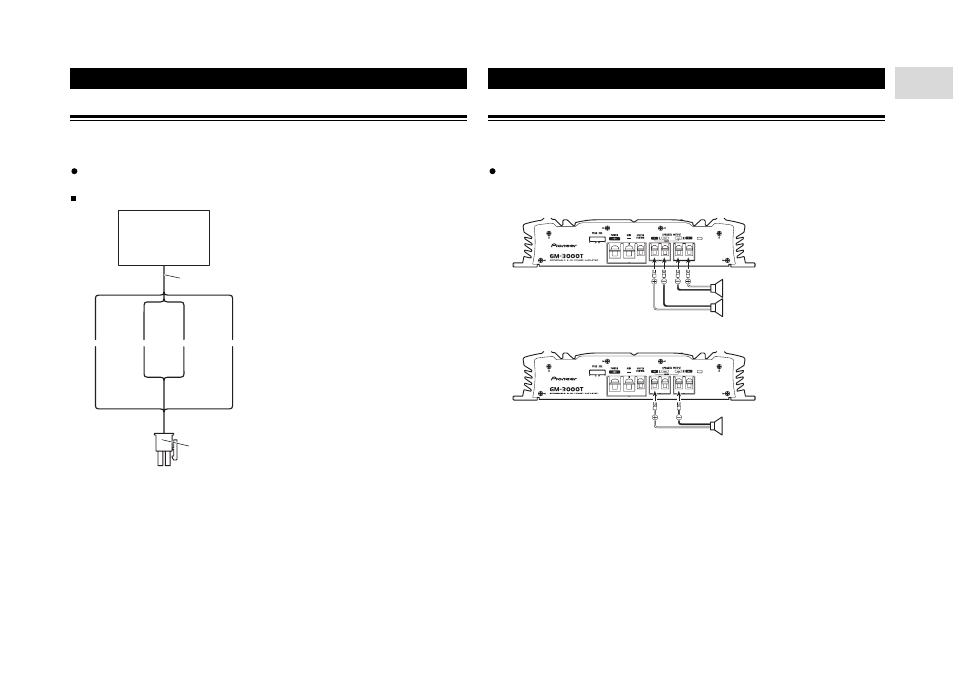

Соединения при использовании АС
Стереофоническая система
автомобиля
Провод выходного
сигнала, подаваемо
го на АС
Белый/черный:
левый ( ) Серый/черный:
правый ( )
Входной разъем АС
Для соединения с
входными гнездами
АС данного устройства
Белый/черный: левый (+) Серый: правый (+)
Подключение проводов АС
Акустические системы могут подключаться в двухканальном (стерео) или одноканальном
(моно) режиме.
Подсоедините провода АС для соответствующего режима так, как указано на рисунках ниже.
Не подсоединяйте одновременно вход RCA и вход АС.
Двухканальный режим (стерео)
(правая)
АС
(левая)
Акустическая система
(монофоническая)
Одноканальный режим (моно)
