4
ПРЕДОСТЕРЕЖЕНИЕ
Во избежание поломки и/или получения травмы
Не заземляйте провод АС непосредственно на массу и не подключайте общий отрицатель
ный ( ) провод для нескольких АС.
Этот усилитель предназначен для автомобилей с 12 вольтным аккумулятором и отрицатель
ным заземлением. Прежде чем устанавливать его в автомобиль с жилым кузовом для заго
родного отдыха, грузовик или автобус, проверьте напряжение аккумулятора.
Если автомобильная стереосистема долго остается включенной в тот период, когда двига
тель автомобиля был выключен или работал на оборотах холостого хода, аккумулятор может
разрядиться. Выключайте автомобильную стереосистему, когда двигатель автомобиля вы
ключен или работает на холостом ходу.
Если провод дистанционного управления усилителем подключен к клемме питания через за
мок зажигания (12 В постоянного тока), то усилитель всегда будет включен при включенном
зажигании, независимо от того, включена или выключена автомобильная стереосистема.
Из за этого аккумулятор может разрядиться, если двигатель выключен или работает на хо
лостом ходу.
Акустические системы, подключаемые к усилителю, должны соответствовать стандартам,
указанным в нижеприведнной таблице. Несоответствующие АС могут задымиться, загореть
ся или выйти из строя. Импеданс любой из АС должен составлять от 4 до 8 Ом. Сабвуфер
должен иметь импеданс в диапазоне от 4 до 8 Ом.
Провод аккумулятора (продается отдельно) прокладывайте как можно дальше от кабелей АС.
Провод аккумулятора, провод заземления, кабели акустических систем и усилителя прокла
дывайте как можно дальше от антенны, кабеля антенны и тюнера.
Провода данного аппарата и других устройств могут иметь различные цвета, даже если
они имеют одно и то же назначение. При подключении аппарата к другим устройствам све
ряйтесь с прилагаемыми к аппаратуре инструкциями и подсоединяйте провода в соответ
ствии с их предназначением.

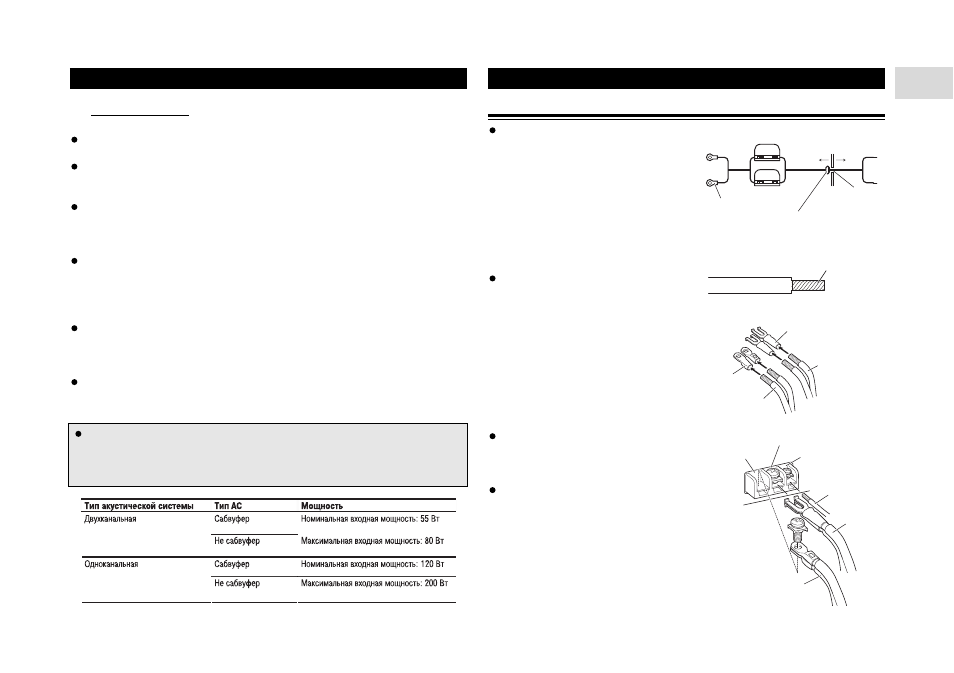

Подключение разъема питания
Обязательно пользуйтесь специальными крас
ными проводами аккумулятора и заземления
(RD 223), которые продаются отдельно. Под
ключите аккумуляторный провод непосредст
венно к положительной (+) клемме автомо
бильного аккумулятора, а провод заземления
замкните на массу (подключите к кузову авто
мобиля).
1. Проведите провод аккумулятора из мо
торного отсека в салон автомобиля.
После выполнения всех других соединений
усилителя соедините им имеющийся на уси
лителе разъем для провода аккумулятора с
положительной (+) клеммой аккумулятора.
2. Скрутите концы аккумуляторного прово
да, провода заземления и провода дис
танционного управления системой.
3. Прикрепите наконечники к концам про
водов. Наконечники в комплекте не по
ставляются.
Для обжима наконечников на концах проводов
пользуйтесь плоскогубцами.
4. Подключите провода к клеммам.
Надежно закрепите провода винтами разъемов.
Подключение аппарата
Предохранитель (30 А)
Моторный
отсек
Салон
автомобиля
Предохранитель (30 А)
Положительная
клемма
Вставьте в это отверстие
проходную изоляцион
ную резиновую втулку
кольцевого типа.
Просверлите
отверстие 14
мм в кузове
[В11] автомо
биля
Скрутите
Наконечник
Наконечник
Провод заземления
Аккумуляторный провод
Разъем «GND»
[Заземление]
Разъем дистанционного
управления системой
Провод дистан
ционного управ
ления системой
Провод
заземления
Аккумуляторный
провод
Разъем питания
