Другие соединения
12
72
Ru
•

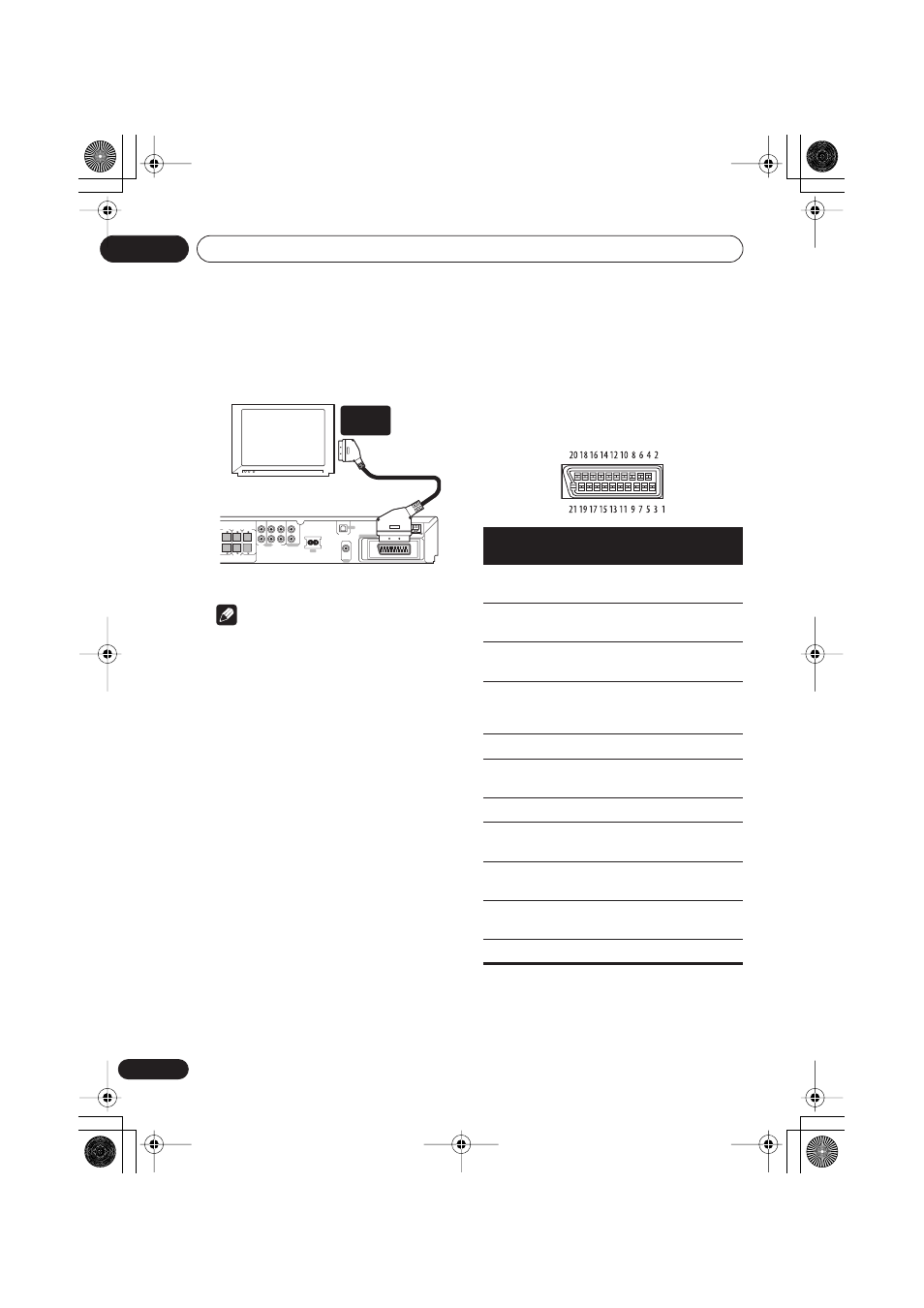

Используйте доступный в продаже
SCART кабель, чтобы подсоединить AV
CONNECTOR к вашему ТВ.
• Существуют SCART кабели различных
конфигураций. Убедитесь в том, что
имеющийся у вас в наличии будет работать с
этой системой и вашим ТВ/монитором. Ниже
вы найдете расстановку SCART штырей.
Как переключить ТВ аудио ввод из
SCART на RCA
Вы можете установить ТВ аудио вывод на RCA или
SCART.
1
Нажмите TV.
2
Нажмите SYSTEM SETUP.
3
Используйте
/ (курсор влево/
вправо) кнопки, чтобы выбрать ‘TV Audio?’.
4
Нажмите ENTER.
5
Используйте
/ (курсор вверх/вниз)
кнопки, чтобы выбрать SCART или RCA.
6
Нажмите ENTER.
Расстановка SCART штырей
На рисунке ниже вы видите направления 21
штыревого SCART соединителя. Этот
соединитель обеспечивает видео и аудио сигналы
для соединения с совместимым цветным ТВ или
монитором.
6
6
6
6
6
6
FM
UNBAL 75
Ω
AM
LOOP ANTENNA
OPTICAL IN
OUT
OUT
VIDEO
OUT
IN
IN
FRONT
CENTER
SUB
WOOFER
SURROUND
R
L
R
L
TV
LINE 1
LINE 2
AUDIO
AC IN
AUDIO
ANTENNA
AV CONNECTOR
VIDEO
WIRELESS
ТВ
XV-DV515/XV-DV313
SCART
вход
Примечание
Номер
штыря
Направление
Номер
штыря
Направление
1
Аудио Правый
вывод
12
Нет
соединения
2
Аудио Правый
ввод
13
GND (видео)
3
Аудио Лквый
вывод
14
GND (видео)
4
GND (аудио)
15
Правый или
Центральный
вывод
5
GND (видео)
16
BLANK вывод
6
Аудио Левый
ввод
17
GND (видео)
7
В вывод
18
GND (видео)
8
Статус
19
Видео или Y
вывод
9
GND (видео)
20
Нет
соединения
10
Нет
соединения
21
GND (видео)
11
G вывод
