Глава 12
Другие соединения
Подсоединение системы
радиодинамика
(только для XV-DV515 модели)

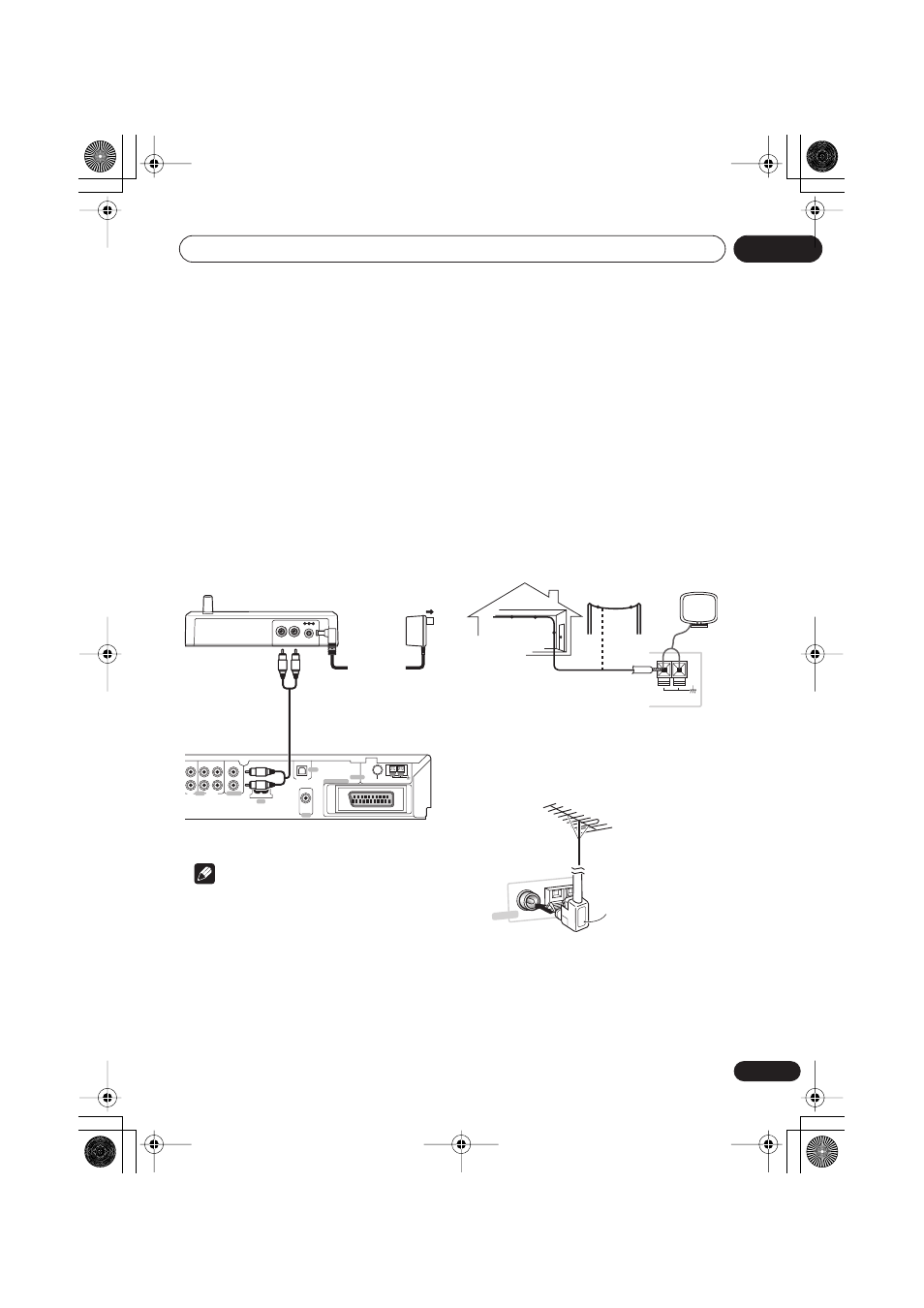

Подсредините WIRELESS (IN) гнездо на
радиодатчике к WIRELESS (OUT) гнезду на
задней панели приемника с помощью 2-
штыревого RCA кабеля, а затем подсоедините к
разетке питания с помощью входящего в комплект
АС переходника.
• Во время соединения убедитесь в том, что оба
модуля выключены и отсоединены от сети
питания.
• См. Система радиодинамика на стр. 17, чтобы
получить больше подробностей об
использовании XW-DV515 модуля динамика.
Подсоединение внешних
антенн
Внешняя АМ антенна
Используйте провод с винильным изоляционным
покрытием, длинной около 5–6 метров, и
установите в доме или на дворе. Оставьте АМ
антенную петлю подсоединенной.
Внешняя FM антенна
Используйте PAL соединитель или 75
Ω
коаксиальный кабель, чтобы подсоединить
внешнюю FM антенну.
Радиодатчик
XV-DV515 DVD/CD приемник
FM
UNBAL 75
Ω
AM
LOOP ANTENNA
OPTICAL IN
OUT
OUT
VIDEO
OUT
IN
IN
R
L
TV
LINE 1
LINE 2
AUDIO
AC IN
WIRELESS
AUDIO
ANTENNA
AV CONNECTOR
VIDEO
R
WIRELESS
IN
L
К разетке
питания
АС
переходник
Примечание
AM
LOOP ANTENNA
Внешняя антенна
5–6 м.
Внутренняя
антенна
(с винильным
покрытием)
ANTENNA
PAL соединитель
