Установка ресивера DVD/CD
Русский
47
Ru
Пpиложение
Установка ресивера DVD/CD
Предупреждение
• Перед подключением данной системы или изменением схем подсоединения обязательно отключите
питание с помощью кнопки STANDBY/ON (ОЖИДАНИЕ/ВКЛ.) или POWER (ПИТАНИЕ) и
отключите кабель питания и сетевой адаптер от розетки переменного тока.
• Не подключайте эти громкоговорители к какой-либо другой системе или усилителю во избежание
повреждения или возгорания. Перед установкой для получения дополнительной информации
прочтите раздел Важные примечания и меры предосторожности, приведенный ниже.

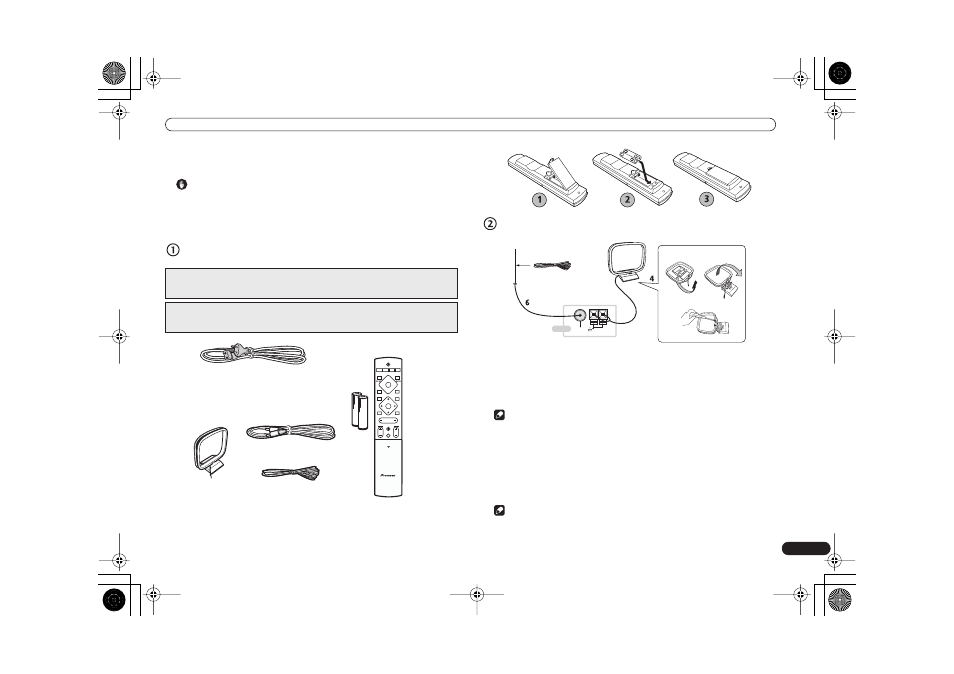

Проверьте наличие всех дополнительных принадлежностей, затем
установите батарейки в пульт дистанционного управления.
Подсоедините антенны AM и FM к задней панели ресивера DVD/CD.
1
Снимите предохранительные щитки с контактов антенны AM.
2
Откройте защитные выступы и вставьте контакты антенн до конца в каждый разъем.
3
Верните защитные выступы в исходное положение для предохранения и закрепления
контактов антенны AM.
4
Прикрепите рамочную антенну AM к специальной стойке.
Чтобы прикрепить антенну к стойке, отогните стойку в направлении стрелки (рис. A), затем закрепите
рамочную антенну на стойке с помощью зажима (рис. B).
Примечание
• Чтобы установить антенну AM на стене или другой поверхности, сначала прикрепите стойку к
поверхности с помощью винтов (рис. C), а затем закрепите антенну на стойке. Убедитесь в качестве
приема.
5
Поместите антенну AM на плоскую поверхность и установите ее в направлении
наилучшего приема.
Не допускайте соприкосновения антенны с металлическими предметами, не размещайте ее рядом с
компьютером, телевизором и другими электроприборами.
6
Подсоедините проволочную антенну FM к разъему антенны FM UNBAL 75
Ω.
Чтобы улучшить прием, полностью вытяните проволочную антенну FM и прикрепите ее к стене или
дверной раме. Не допускайте, чтобы антенна свешивалась или спутывалась.
Примечание
• Сигнальный кабель заземления (
) предназначен для снижения уровня помех при подключении
антенны. Данный кабель заземления не обеспечивает электробезопасность.
Беспроводная
акустическая
система:
• Беспроводной громкоговоритель (1)
• Передатчик (1)
• Кабель с 2-контактными разъемами
RCA (1)
• Сетевой адаптер (1)
• Кабель питания (1)
Сателлитная
акустическая
система:
• Центральный (x1)
• Кабели громкоговорителей (x6)
• Передние (x2)
• Нескользящие подкладки (x29)
• Низкочастотный громкоговоритель (x1)
ST+
TUNE+
ENTER
TUNE–
MASTER
VOLUME
ST–
STANDBY/ON
CD
FM/AM
OPEN CLOSE
DISPLAY
DVD
TUNER
TV
LINE
L1/L2
1
4
4
¡
8
3
7
0
DVD MENU
RETURN
SOUND
TV CONTROL
CH
VOL
INPUT
OPEN
MUTE
* В некоторых странах или регионах
форма вилки на конце кабеля питания
может отличаться от той, которая
изображена на иллюстрациях.
Кабель питания*
Видеокабель
Рамочная
антенна АМ
Антенна FM
Батарейки и пульт
дистанционного управления
ANTENNA
FM
UNBAL 75
Ω
AM
LOOP ANTENNA
рис. A
рис. B
рис. C
