Другие подключения
36
Ru
Русский
3
Нажмите кнопку ENTER (ВВОД).
4
Используя кнопки
/ (курсор вверх/вниз), выберите значение “R.Mode On” (Режим
записи вкл.) или “R.Mode Off” (Режим записи выкл.).
• R.Mode On (Режим записи включен) – воспроизводится полученный из многоканальных источников
Dolby двухканальный сигнал (общий левый/общий правый или Lt/Rt) (который можно затем
использовать для декодирования Dolby Surround Pro Logic или другого матричного декодирования).
• R.Mode Off (Режим записи отключен) – воспроизводится обычный стереосигнал (только левый/
только правый или Lo/Ro) (который можно воспроизводить на двухканальных стереосистемах или в
наушниках).
Примечание
• При включенном режиме записи большинство функций, относящихся к объемному звуку, недоступны.
Если в режиме записи осуществляется попытка использовать запрещенную функцию, на дисплее в
течение короткого промежутка времени будет мигать индикация RecMode On (Режим записи вкл.).
• Если режим записи отключен, звук аналогового выходного сигнала может прерываться в
зависимости от выполняемой операции.
• Режим записи автоматически отключается, если изменить функцию входа ( DVD/CD, TUNER и т.д.)
или выключить питание.
Использование выходного разъема SCART AV
Эту систему можно подключить к телевизору с помощью двух различных видеовыходов. Выходное гнездо
SCART обеспечивает более высокое качество изображения по сравнению со стандартным композитным
видеовыходом. Разъем SCART AV сочетает в себе функции аудио- и видеовыхода.
Переключение аудиовхода телевизора со SCART на RCA
Для аудиовхода телевизора можно выбрать значение RCA или SCART.
1
Нажмите кнопку TV (ТВ).
2
Нажмите кнопку SYSTEM SETUP (УСТАНОВКА СИСТЕМЫ).
3
Используя кнопки
/ (курсор влево/вправо), выберите параметр “TV Audio?”
(Телевизор - аудио).
4
Нажмите кнопку ENTER (ВВОД).
5
Используя кнопки
/ (курсор вверх/вниз), выберите значение SCART или RCA.
6
Нажмите кнопку ENTER (ВВОД).

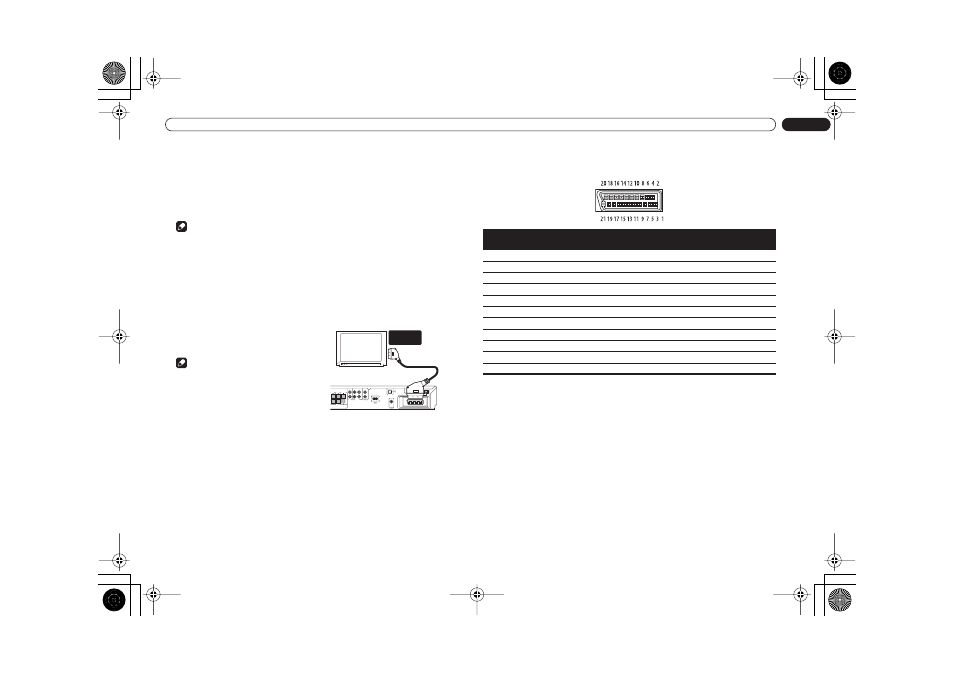

Назначения штырьков разъема SCART
На следующей диаграмме приведены назначения штырьков 21-штырькового разъема SCART. Этот
разъем обеспечивает передачу видео- и аудиосигналов при подключении к совместимому цветному
телевизору или монитору.
•
Для подключения гнезда AV CONNECTOR
(РАЗЪЕМ AV) к телевизору используйте кабель
SCART, имеющийся в продаже.
Примечание
• Существует несколько разновидностей кабелей
SCART. Убедитесь, что полученный вами кабель
подходит для данной системы и телевизора/
монитора. Назначение штырьков описано ниже.
OUT
IN
IN
R
L
TV
LINE 1
AUDIO
OUT
R
L
WIRELESS
AM
LOOP ANTENNA
6
6
6
6
6
6
FM
UNBAL 75
Ω
OPTICAL IN
IN
VIDEO
OUT
FRONT
CENTER
SURROUND
SUB
WOOFER
R
L
LINE 2
AC IN
AUDIO
ANTENNA
CONTROL
AV CONNECTOR
VIDEO
XV-DV525
SCART INPUT
(ВХОД SCART)
Телевизор
Номер
штырька
Назначение
Номер
штырька
Назначение
1
Аудиовыход П
12
Не используется
2
Аудиовход П
13
Земля (видео)
3
Аудиовыход Л
14
Земля (видео)
4
Земля (аудио)
15
Выход R (красный) или C (голубой)
5
Земля (видео)
16
Гасящий сигнал
6
Аудиовход Л
17
Земля (видео)
7
Выход B (синий)
18
Земля (видео)
8
Состояние
19
Видеовыход или выход Y (желтый)
9
Земля (видео)
20
Не используется
10
Не используется
21
Земля (видео)
11
Выход G (зеленый)
