17
Ru
Предупреждение
• Для установки плазменного телевизора необходимо
использовать достаточно устойчивый и крепкий стол или
подставку. Невыполнение этого пункта может стать причиной
травм и физических повреждений.
• При установке плазменного дисплея предпримите
необходимые меры безопасности во избежание его падения или
опрокидывания в чрезвычайных ситуациях, таких как
землетрясения или несчастные случаи.
• В случае невыполнения данных указаний плазменный
телевизор может упасть и стать причиной травм.
• Шурупы, крючки, шпагаты и другие крепежные
приспособления, используемые для крепления плазменного
телевизора, следует выбирать в зависимости от структуры и
толщины поверхности, на которую он устанавливается, чтобы
избежать опрокидывания телевизора.
• Выбирайте соответствующие шурупы, крючки, шпагаты и
другие крепления после предварительного тщательного
осмотра поверхности, оценив ее толщину и структуру, и в
случае необходимости проконсультируйтесь со специалистом.
Основные соединения

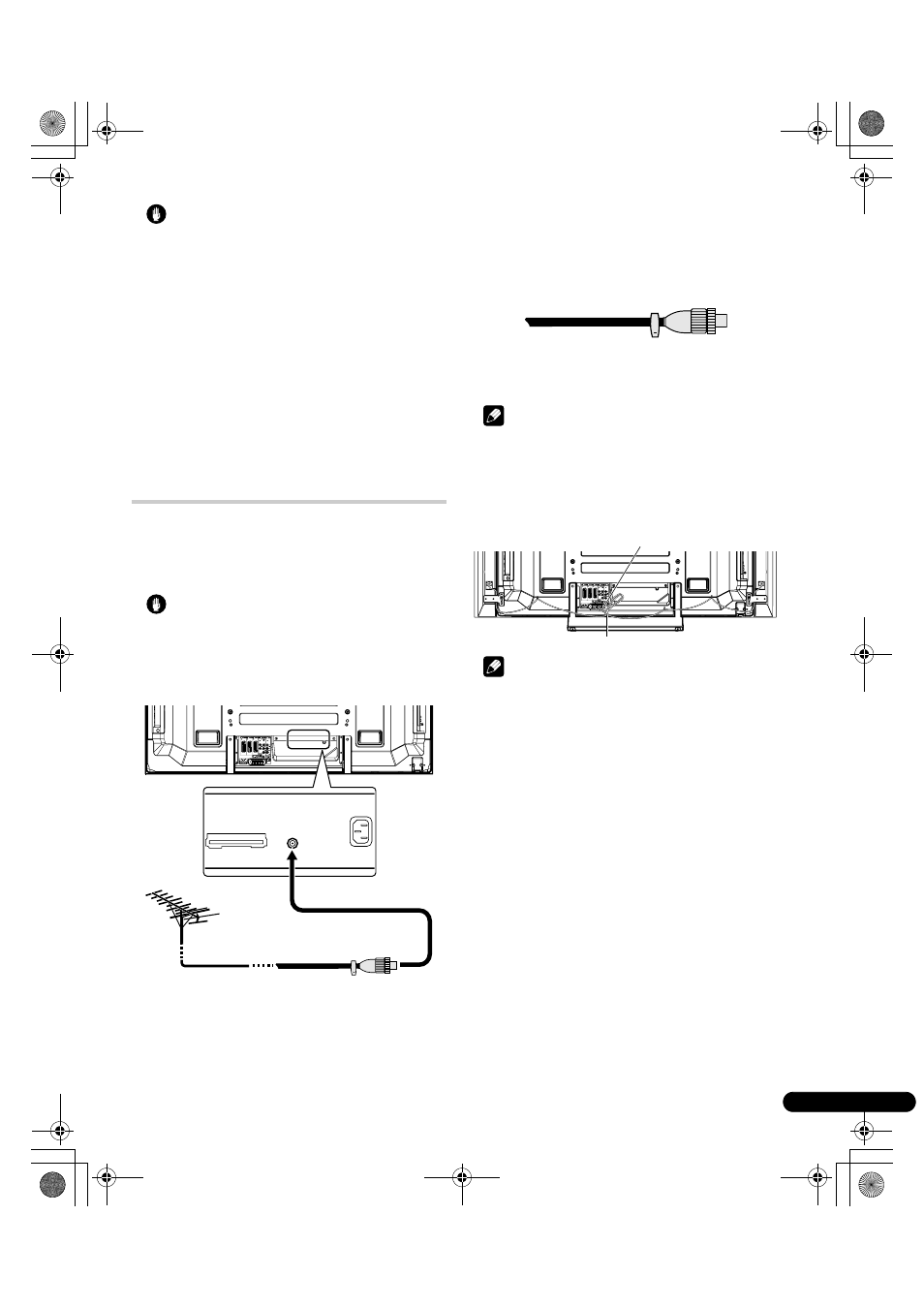

Подключение антенны
Вы получите более четкое изображение, если подключите
наружную антенну. Ниже кратко объясняются типы соединений,
используемые для коаксиального кабеля.
Предупреждение
• Если включена настройка “Мощность антенны”, подключите
напрямую антенну в разъем ANT на задней панели
плазменного телевизора. Подключение любых устройств
между антенной и плазменным телевизором может привести к
повреждению устройства.
• Подсоедините (имеющийся в продаже) 75-омный
коаксиальный кабель к разъему ANT.
• Если включена настройка “Мощность антенны”, можно
использовать комнатную антенну с усилителем (питание 5 В,
30 мА).
Антенный кабель (приобретается отдельно)
Если наружная антенна имеет 75-омный коаксиальный кабель со
стандартным разъемом DIN45325 (IEC169-2), подключите его к
гнезду антенны на задней стороне плазменного телевизора.
Примечание
• Если антенна подключена неправильно, качество приема будет
неудовлетворительным. Если изображение отображается
некорректно, проверьте правильность подключения антенны.
Проводка кабелей
Если динамики установлены под панелью плазменного телевизора
(PDP-LX508D/PDP-LX5080D):
Примечание
• При необходимости используйте прилагаемые бисерные
зажимы.
• Убирая кабели динамиков, следите за тем, чтобы они не были
сильно пережаты стяжкой.
Стандартный разъем DIN45325 (IEC169-2)
Вид сзади
Коаксиальный кабель на 75 Ом (круглый)
(Приобретается отдельно)
Вид сзади
Кабель громкоговорителя
Бисерная стяжка
