Плазменный телевизор (вид сзади) – Инструкция по эксплуатации Pioneer PDP-LX508D
Страница 13
13
Ru

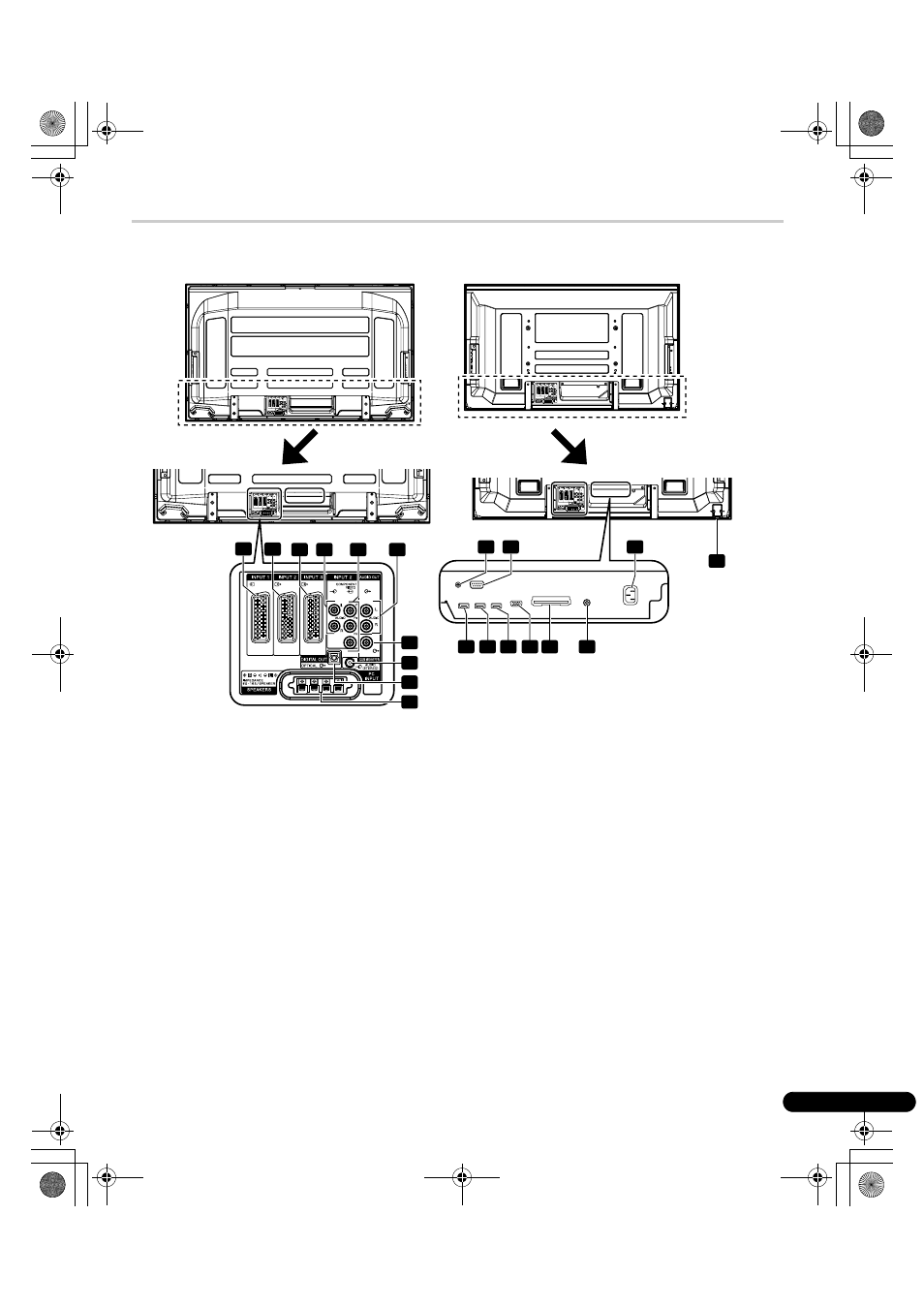

Плазменный телевизор
(Вид сзади)
1
Кнопка
2
Разъем AC IN
3
Разъем RS-232C (используется для заводской настройки)
4
Разъем CONTROL OUT (поддерживает SR+)
5
Разъем INPUT 1 (HDMI)
6
Разъем INPUT 3 (HDMI)
7
Разъем INPUT 4 (HDMI)
8
Разъем PC INPUT (АНАЛОГОВЫЙ RGB)
9
Разъем COMMON INTERFACE (ОБЩИЙ ИНТЕРФЕЙС)
• Для коммуникационного адаптера со смарт-картой
10 Входной разъем ANT (Антенна)
• Через этот разъем может подаваться низковольтное питание
11 Разъем INPUT 1 (SCART)
12 Разъем INPUT 2 (SCART)
13 Разъем INPUT 3 (SCART)
14 Разъемы INPUT 2 (AUDIO (АУДИО))
15 Разъемы INPUT 2 (COMPONENT VIDEO: Y, P
B
, P
R
)
16 Разъемы AUDIO OUT
17 Разъем выхода SUBWOOFER
18 Разъем PC INPUT (AUDIO)
19 Разъем DIGITAL OUT (OPTICAL)
20 Разъемы SPEAKERS (правый/левый)
17
PDP-LX608D/PDP-LX6080D
PDP-LX508D/PDP-LX5080D
11
12
13 14
15
16
18
20
19
4
3
2
7
8
10
9
6
5
1
Терминалы на задней панели одинаковы для PDP-LX608D/PDP-LX6080D и PDP-LX508D/PDP-LX5080D.
*Расположение разъемов вы можете уточнить на
схеме расположения разъемов, которая находится
на задней панели, рядом с блоком разъемов.
