Подключение
02
15
Ru
1

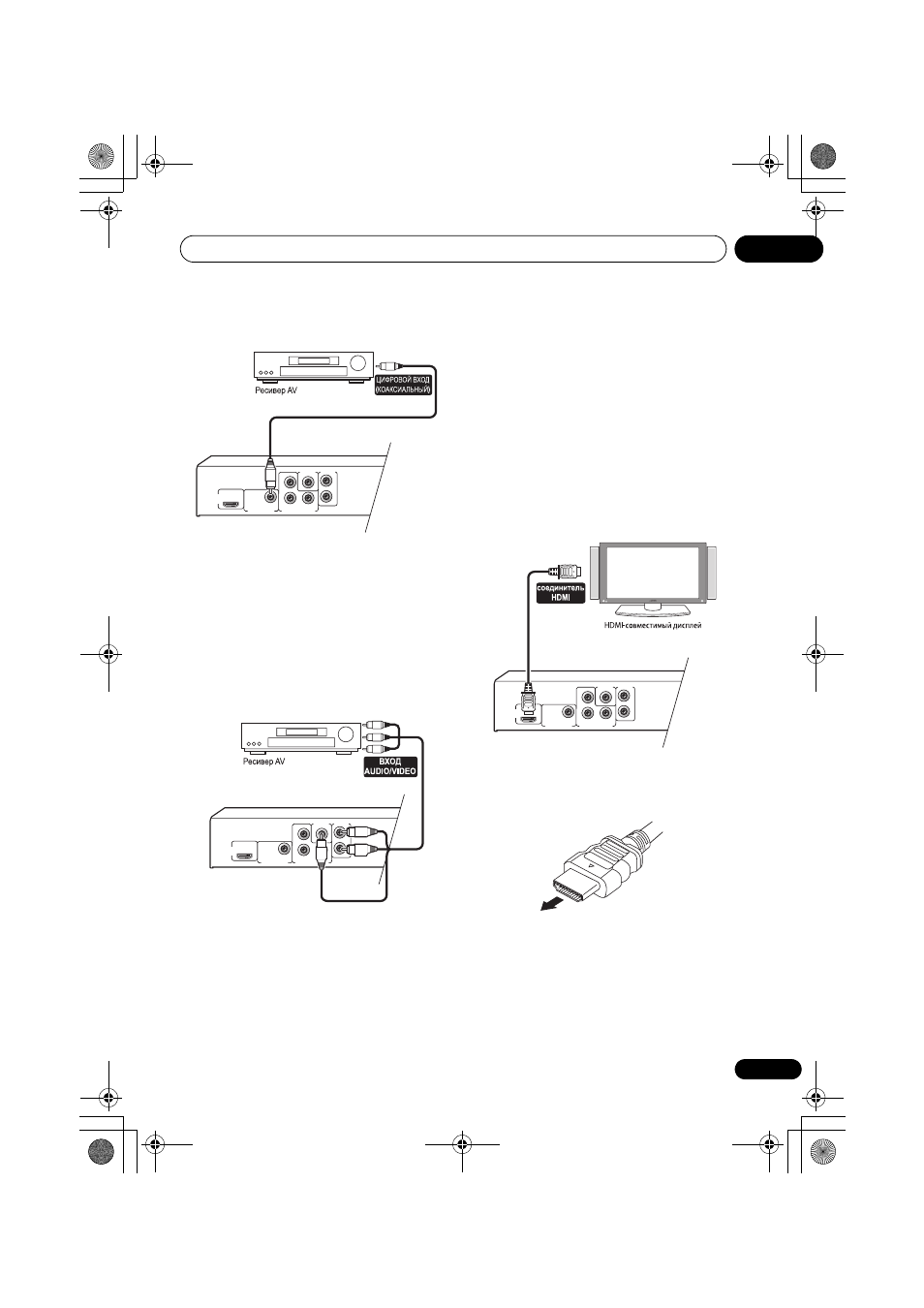

Подключите гнездо DIGITAL AUDIO
OUT COAXIAL
проигрывателя к
цифровому коаксиальному входу на
ресивере AV.
Используйте коаксиальный кабель
(аналогичный прилагаемому видеокабелю) для
подключения гнезда COAXIAL DIGITAL
AUDIO OUT к коаксиальному входу ресивера
AV.
2
Подключите аналоговые гнезда
AUDIO OUT L/R
и VIDEO OUT
проигрывателя к соответствующему
набору аудио- и видеовходов на
ресивере AV.
• Для подключения к ресиверу AV при
желании можно использовать разъем
SCART AV, S-video или разъемы
компонентного видео.
Подключение с помощью
HDMI (
только DV-490V)
При наличии монитора или дисплея HDMI их
можно подключить к этом проигрывателю с
помощью имеющегося в продаже кабеля
HDMI.
Через разъем HDMI выводится несжатый
цифровой видеосигнал, а также почти любой
цифровой звук, поддерживаемый
проигрывателем, включая DVD-Video, Video
CD/Super VCD, CD и MP3.
1
Используйте кабель HDMI для
подключения разъема HDMI OUT на
этом проигрывателе к разъему HDMI на
мониторе, совместимом с HDMI.
• Для обеспечения надлежащего соединения
с разъемом на проигрывателе стрелка на
разъеме кабеля должна находиться сверху.
DIGITAL AUDIO OUT
L
R
P
R
P
B
Y
COAXIAL
COMPONENT VIDEO OUT
AUDIO OUT
VIDEO OUT
HDMI
OUT
DIGITAL AUDIO OUT
L
R
P
R
P
B
Y
COAXIAL
COMPONENT VIDEO OUT
AUDIO OUT
VIDEO OUT
HDMI
OUT
DIGITAL AUDIO OUT
L
R
P
R
P
B
Y
COAXIAL
COMPONENT VIDEO OUT
AUDIO OUT
VIDEO OUT
HDMI
OUT
