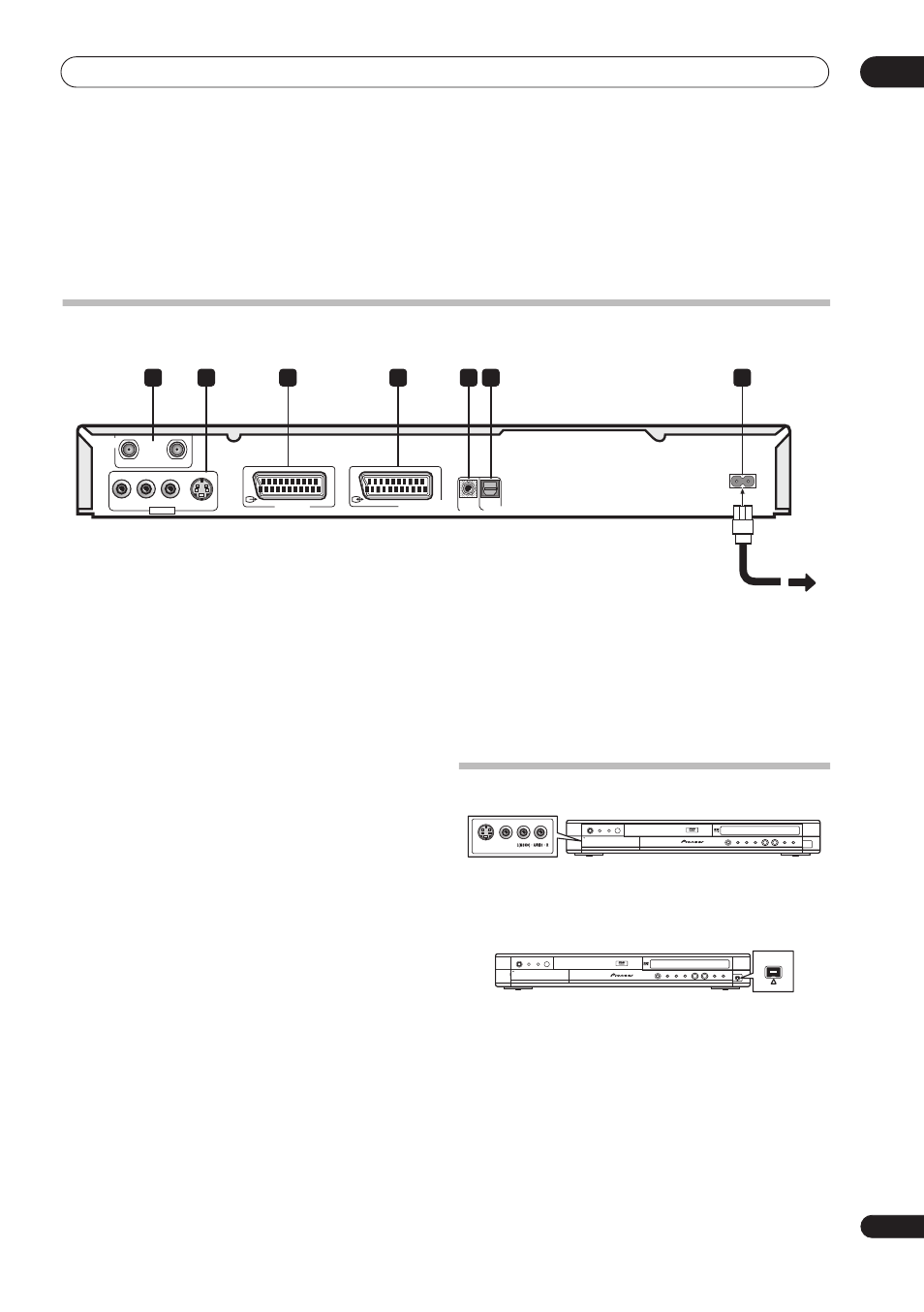

Разъемы на задней панели
1
ANTENNA IN/OUT
Подсоедините телевизионную антенну к гнезду ANTENNA IN.
Сигнал передается через гнездо ANTENNA OUT, которое
соединено с телевизором.
2
Гнезда OUTPUT
Гнезда вывода аналоговых аудиосигналов в
стереофоническом режиме, видеосигналов и сигналов S-
video, используемые для подсоединения к телевизору или
усилителю/ресиверу AV.
3
Разъем AV1(RGB)-TV AV
Выходной разъем аудио/видео типа SCART для
подсоединения к телевизору или другому оборудованию с
разъемом SCART AV. В качестве видеовыхода можно выбрать
видеосигнал, сигнал S-video или RGB. Сведения по установке
видеовыхода см. в разделе AV1 Out (Выход AV1) на стр. 81.
4
Разъем AV AV2/AUTO START REC (INPUT 1/
DECODER)
Входной/выходной разъем аудио/видео типа SCART для
подсоединения к видеомагнитофону или другому
оборудованию с разъемом SCART. В качестве входного
сигнала принимается видеосигнал, сигнал S-video или RGB.
Сведения по установке входа см. в разделе AV2/L1 In (Вход
AV2/L1) на стр. 81.
5
CONTROL IN
Используется для управления рекордером через датчик
дистанционного управления другого компонента марки
Pioneer, имеющего разъем CONTROL OUT и значок Pioneer
. Подсоедините разъем CONTROL OUT другого
компонента к разъему CONTROL IN рекордера с помощью
кабеля с мини-разъемом.
6
DIGITAL OUT OPTICAL
Используется для подсоединения к ресиверу AV, декодеру
Dolby Digital/DTS/MPEG или другому оборудованию с
оптическим цифровым входом.
7
Гнездо AC IN (вход питания переменного тока)
Разъемы на передней панели
На передней панели слева находится откидывающаяся вниз
крышка, закрывающая второй аудио/видеовход, состоящий из
гнезда S-video, стандартного (композитного) видеогнезда и
аналоговых стереофонических аудиогнезд.
Только для модели DVR-320: справа находится входной/
выходной разъем DV i.LINK. Он используется для
подключения к видеокамере DV.
