Подключение 02
15
Ru
Подключение к приемнику кабельного телевидения или спутниковому
ресиверу
При наличии кабельного или спутникового ресивера со встроенным декодером подсоедините его к рекордеру и телевизору, как
показано ниже. При использовании отдельного декодера для кабельного/спутникового телевидения, выполняйте установку в
соответствии с инструкциями на следующей странице.
Установка, описанная на этой странице, позволяет выполнять следующее:
• Осуществлять запись с любого канала, выбрав его на приемнике кабельного телевидения/спутниковом тюнере.
Внимание
• Не подсоединяйте этот рекордер к другому компоненту через видеомагнитофон, спутниковый ресивер или приемник
кабельного телевидения. Всегда подсоединяйте каждый компонент непосредственно к телевизору или ресиверу AV.

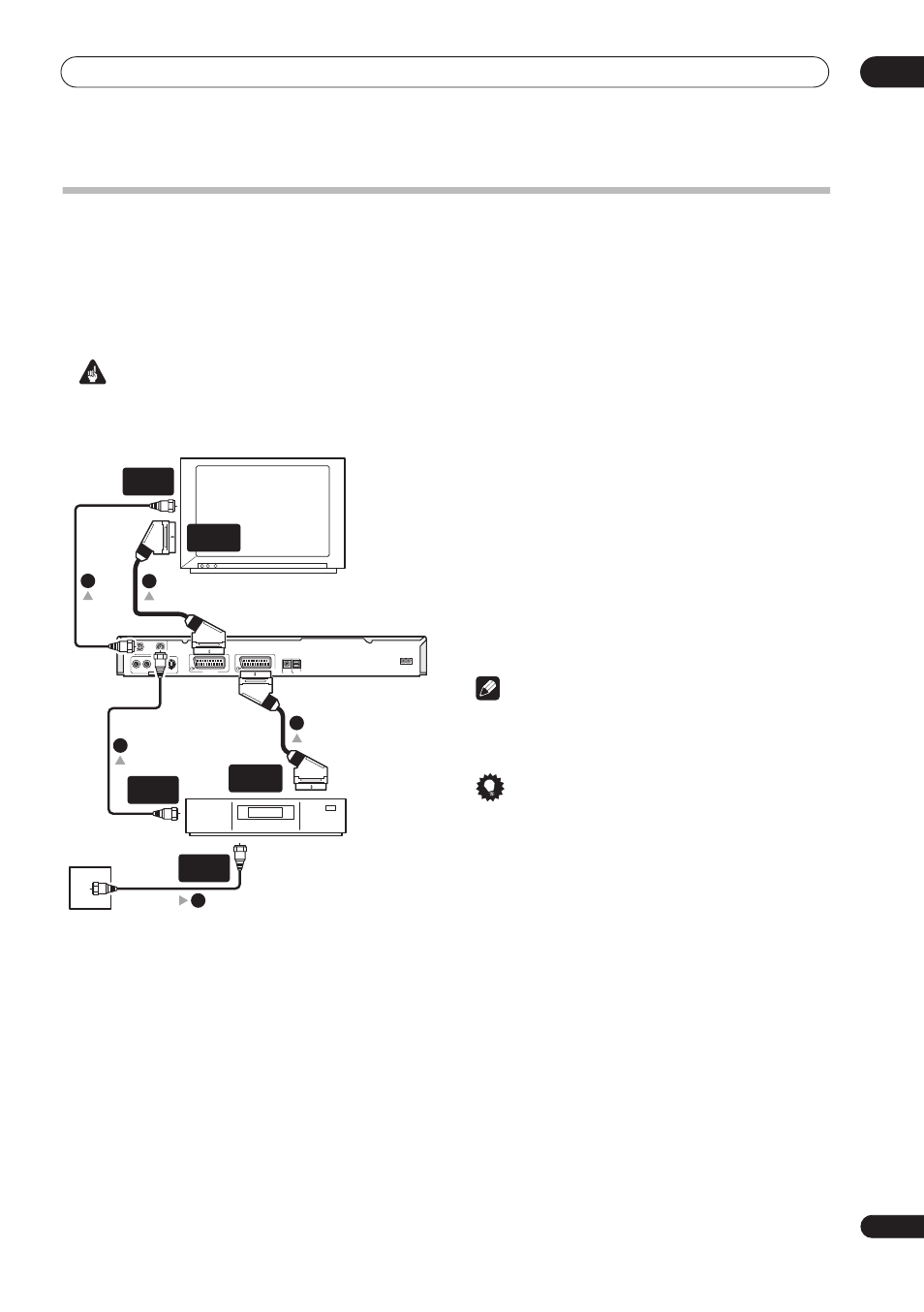

1 Подключите кабель телевизионной антенны, как
показано на схеме.
Это позволит смотреть и записывать телевизионные каналы.
2 Используйте кабель SCART (не входит в комплект)
для подсоединения разъема AV AV1(RGB)-TV к
разъему SCART AV телевизора.
Это позволит просматривать диски.
3 Используйте другой кабель SCART для
подсоединения разъема AV AV2/AUTO START REC
(INPUT 1/DECODER) к разъему SCART AV приемника
кабельного/спутникового телевидения.
Это позволит записывать телевизионные каналы,
транслируемые с колебаниями изображения.
Примечание
• На схеме показан способ подключения кабелей SCART;
кроме этого, возможно выполнение любых других типов
подключений аудио/видео.
Совет
• Этот рекордер имеет функцию “сквозного канала”,
которая позволяет записывать телевизионную программу
со встроенного телевизионного тюнера рекордера во
время просмотра видеозаписи на видеомагнитофоне (для
использования этой функции в режиме ожидания
рекордера для параметра Power Save
(Энергосбережение) должно быть установлено
значение Off (Выкл.)—см. раздел Power Save
(Энергосбережение) на стр. 77).
DIGITAL OUT
AC IN
OPTICAL CONTROL IN
IN OUT
ANTENNA
R L
AUDIO VIDEO S-VIDEO OUTPUT AV 2/AUTO START REC (INPUT 1/DECODER) AV 1 (RGB) - TV
1
1
2
3
1
Телевизор
Настенная розетка для
подключения антенны/
кабельного телевидения
Приемник кабельного/
спутникового телевидения
РАЗЪЕМ
SCART AV
ВХОД
AНТЕННЫ
РАЗЪЕМ
SCART AV
ВХОД
AНТЕННЫ
ВЫХОД
AНТЕННЫ
